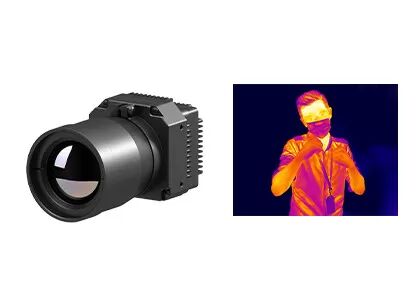

Thermische de Cameramodule Ongekoelde LWIR 1280x1024/12μm van de VOx Hoge Resolutie
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spectrale Waaier | 8~14μm | Grootte | 20x20x10.4mm |
Hoog licht | Thermische de Cameramodule van de VOx Hoge Resolutie,Module 1280x1024 van de hoge Resolutie de Thermische Camera |

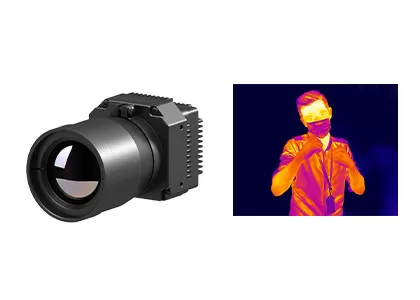

Module van de VOx de Ongekoelde LWIR 1280x1024/12μm Thermische Camera voor Industriële Temperatuurmeting
PLUG1212R is één van de stop-r module van de reeks ongekoelde infrarode die camera door Globale Sensortechnologie wordt ontwikkeld (GST). Het keurt de markt aangewezen brandpuntsmicrobolometer ongekoelde infrarode detector van VOx van de vliegtuigserie, de professionele kring van de signaalverwerking goed en het platform van de beeldverwerking, zet volledig de doel infrarode straling in temperatuurgegevens om. Zijn temperatuurmeting is beschikbaar en de temperatuurwaaier kan zijn het klantgerichte woeden van -20℃~150 ℃ voor industriële temperatuurmeting.
Met grote serie1280x1024 resolutie, kon de ongekoelde thermische module van PLUG1212R meer beelddetails voorstellen en steunt groter gebied van mening. De verminderde 12µm van de de aanbiedings betere ruimteresolutie en gelijke van de pixelgrootte kortere optische lens concentreert zich om dezelfde waaieropdracht te bereiken.
- Pixelhoogte: 12μm
- Resolutie: 1280x1024
- Spectrumswaaier: 8μm 14μm
- Hoge Gevoeligheid: NETD<30mk>
- Temperatuurwaaier: -20℃~150℃, 100℃~550℃
- Temperatuurnauwkeurigheid: ±2℃ of ±2%
- Hoge betrouwbaarheid & Sterk Milieuaanpassingsvermogen.
Model | PLUG1212R |
De Detectorprestaties van IRL | |
Resolutie | 1280x1024 |
Pixelhoogte | 12μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz |
Starttijd | <25s> |
Analoge Video | / |
Digitale Video | HDMI/RAW/YUV/BT1120 |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 5±0.5V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 56x56x40.2 |
Gewicht | ≤200g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 19mm/25mm |
De infrarode de weergavemodule wordt van PLU1212R wijd gebruikt in Machtselektriciteit, Beeldverwerking, de Bouwinspectie, Metallurgische Petrochemische enz.
1. Hoe te om juiste infrarode detectorresolutie te kiezen?
Het hangt van de daadwerkelijke behoeften en de toepassingen van uw producten af, en de prijs is ook een factor die moet worden overwogen. Als de beeldkwaliteit niet hoog is, kunt u de infrarode detector met lage resolutie, zoals 120x90, 256x192, 400x300 kiezen. Als u een zeer duidelijk beeld voor sommige speciale doeleinden, zoals verre controle nodig hebt, kunt u een hoge resolutie infrarode detector van 1280x1024 kiezen.
2. Hoe te om juiste pseudokleur voor thermische weergave te selecteren?
- Grijs-wit is geschikter voor het doel met klein temperatuurverschil
- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.
Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.
3. hoe te om een geschikte infrarode thermische cameralens te kiezen?
- De standaardlens kan normale doelstellingen met aangewezen afstand bereiken
- Voor de telelens, is het geschikt voor doelstellingen die vrij klein is en van een lange afstand moet worden bekeken
- Om meer detail van voorwerpen bij dichte afstand te zien, is de brede hoeklens beter.
- De macrolens is voor het zien van zeer tinny doel met dichte afstand, zoals spaanderkring.
