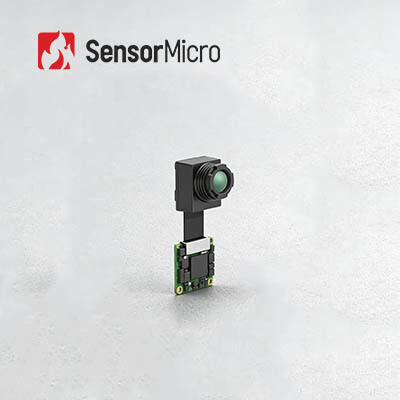

Mini 256x192 Resolutie 12μm Pixelgrootte Onverkoelde FPA Thermal Camera Core met thermografiefunctie

  • Mini 256x192 Resolution 12μm Pixel Size Uncooled FPA Thermal Camera Core with Thermography Function
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer Mini212G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 256x192/12μm NETD ≤50mK
Spectraal bereik 8~14μm Bedrijfsspanning 3,3V±0,1V
Temperatuurmeetbereik -20℃~+550℃ Nauwkeurigheid van temperatuurmeting ±2℃ of ±2%
Markeren

256x192 thermische Camerakern

,

Thermische Ongekoelde Camerakern

,

Infrarode de Cameramodule van FPA
Laat een bericht achter
Productomschrijving
Mini Thermische Camerakern Ongekoelde FPA Infraroodcameramodule 256x192/12μm met Thermografie
Productoverzicht

De Mini212G2 ongekoelde infrarood miniatuurmodule integreert een 256x192/12μm wafer level package (WLP) ongekoelde VOx infrarooddetector en een krachtig signaalverwerkingscircuit. Deze lichtgewicht warmtebeeldmodule beschikt over een optionele thermografische functie met een temperatuurmeetbereik van -20℃ tot 550℃ voor industriële toepassingen.

Deze oplossing is gebouwd op de zelfontwikkelde TIMO212-infraroodmodule van SensorMicro en omvat een infrarood ISP-verwerkingsbord dat directe uitvoer van temperatuurmatrices en thermische beelden mogelijk maakt, waardoor de ontwikkelingswerklast aanzienlijk wordt verminderd. Met zijn compacte formaat, laag stroomverbruik en kostenefficiëntie ondersteunt hij meerdere gezichtsveldconfiguraties en integreert hij universele besturingsinterfaces voor brede industriële toepasbaarheid.

Belangrijkste kenmerken
  • Miniatuurmodule met directe warmtebeelduitvoer- Uitgerust met een zelfontwikkelde 256×192/12μm infrarooddetector op waferniveau voor aanzienlijke kostenvoordelen
  • Ultracompact ontwerp- Slechts 17×17 mm (PCBA) groot, met een gewicht van slechts 4 g - ideaal voor toepassingen met beperkte ruimte
  • Geïntegreerde verwerking- ISP-verwerkingskaart en beeldalgoritmen van de volgende generatie leveren direct heldere warmtebeelden
  • Nauwkeurige detectie- Uiterst nauwkeurige temperatuurmeting met een nauwkeurigheid tot ±2℃; ondersteunt spot-, oppervlakte- en full-frame metingen
  • Flexibele configuratie- Meerdere gezichtsveldlensopties beschikbaar om aan verschillende observatievereisten te voldoen
  • Rijke interfaces- USB2.0 / MIPI / DVP / BT.656 / LVDS en andere digitale video-uitvoerinterfaces
  • Industriestandaard compatibiliteit- Volledig compatibel met industriestandaardinterfaces
Technische specificaties
Parameter Specificatie
Model Mini212G2
Oplossing 256×192
Pixelgrootte 12μm
Spectrale reactie 8~14μm
NETD ≤50mK
Uitvoergegevens 14-bits rauw
Framesnelheid Thermografie: 25 Hz, beeldvorming: 50 Hz
Focusmodus Focus vrij
Lens (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Gewicht (g) 7.1 | 6.4 | 4 | 6.8
PCBA-grootte (mm) 17×17
Digitale video-interface USB2.0 / MIPI / DVP / BT.656 / LVDS
Analoge video-interface CVBS (PAL/NTSC)
Bedrijfsspanning 3,3V±0,1V
Typisch stroomverbruik 330mW
Temperatuurmeetbereik -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Bedrijfstemperatuur -40℃~+70℃
Vochtigheid 5%~85%
Opslagtemperatuur -45℃~+85℃
Certificering RoHS 2.0 / Bereik
Industriële toepassingen

Dit product is ontworpen voor toepassingen in AIoT, Machine Vision, Industrial Vision, Security Monitoring en Nachtobservatie:

  • AIoT- Integratie in compacte AIoT-apparaten, waaronder slimme huishoudelijke apparaten, draagbare apparaten en intelligente omgevingsmonitors
  • Industriële visie- Real-time monitoring van industriële apparatuur, laserverwerking en lasscenario's, halfgeleiderdetectie
  • Beveiligingsmonitoring- Detectie van illegale indringers en het activeren van realtime alarmen
Productportfoliovoordelen
  • Diverse formaten- Breed assortiment inclusief infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen
  • Rijke variëteit- Meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties voor grotere toepassingsflexibiliteit
  • Uitstekende prestaties- Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid onder milieu-uitdagingen
  • Eenvoudige integratie- Meerdere interface-opties voor eenvoudige integratie en snelle ontwikkeling in alle toepassingsgebieden
Veelgestelde vragen
Wat is infrarood-thermische beeldvorming?

Infrarood thermische beeldvorming maakt gebruik van infraroodstraling en thermische energie om informatie over objecten te verzamelen. Door stralingsverschillen tussen objecten en hun achtergrondomgeving te detecteren, evenals variaties binnen objecten zelf, vertonen infrarood-thermische beelden stralingsfluctuaties die scènekarakteristieken onthullen.

Wat zijn de voordelen van infrarood-thermische beeldvorming?
  • Zie door totale duisternis
  • Identificatie onder camouflage
  • Detectie op lange afstand
  • Detectie van warmteverdeling
  • Contactloze temperatuurmeting
  • Beroepsbewustzijn
Wat zijn de toepassingen van infrarood-thermische beeldvorming?

Temperatuurmeting en beeldvorming onder alle weersomstandigheden zijn de twee basisfuncties van infrarood-warmtebeeldtechnologie. Producten die met behulp van deze technologieën zijn ontwikkeld, worden op grote schaal gebruikt op traditionele gebieden, waaronder elektriciteit, beveiliging en monitoring, industriële productie, wetenschappelijk onderzoek en medische behandelingen.
