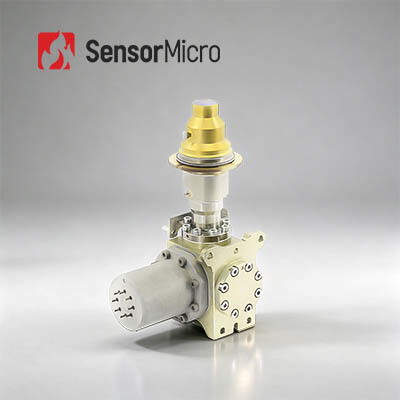

640x512 15μm MCT/HgCdTe geïntegreerde Dewar-koelinstallatie met roterende Stirling-cryocooler voor gekoelde infrarooddetector

  • 640x512 15μm MCT/HgCdTe Integrated Dewar Cooler Assembly with Rotary Stirling Cryocooler for Cooled Infrared Detector
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615M
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512/15μm NETD 16 mK (F2); 18mK (F4)
Spectraal bereik 3,7 ~ 4,8 μm MW Materiaal MCT/HgCdTe
Markeren

640x512 gekoelde Infrarode Detector

,

Infrarode MWIR-Detector
Laat een bericht achter
Productomschrijving
Productoverzicht

De C615M MWIR is een hoogwaardige gekoelde HgCdTe (MCT) infrarooddetector met de veelgebruikte specificatie van 640×512@15µm. Hij is ontworpen voor vrijwel alle veeleisende toepassingen, waaronder langeafstandsbewakingssystemen, handzame thermische camera's en gaslekdetectiecamera's.

Belangrijkste Kenmerken
Scherpe Beeldkwaliteit
  • Uitstekende beelduniformiteit met een effectief pixelaantal van >99,5%
  • Veelgebruikt FPA voor heldere en vloeiende beeldprestaties
Hoge Veelzijdigheid en Betrouwbare Levering
  • Gestandaardiseerde interfaces met plug-and-play uitwisselbaarheid
  • Massaproductiecapaciteit met sterke consistentie en stabiele levering
Flexibele Configuratie voor Uw Eigen Behoeften
  • Aanpasbare opties voor spectrale responsbereik, F-getal en montage-interface
  • Meerdere cryocoolertypes beschikbaar voor diverse toepassingsvereisten
Productspecificaties
Model C615M MWIR Gekoelde Infrarooddetector
Gevoelig Materiaal MCT
Resolutie 640×512
Pixelgrootte 15µm
Spectrale Respons 3.7µm±0.2µm～4.8µm±0.2µm
Werkingsmodus Snapshot; ITR/IWR Integratiemodi; Venstermodus; Anti-blooming
Laadcapaciteit 6.36Me- (ITR), 4.99Me- (IWR)
Dynamisch Bereik ≥75dB
Uitvoerkanalen 4; Tot 10MHz per uitvoer
Max. Framesnelheid 120Hz
Typische NETD F2: 16mK; F4: 18mK
Effectief Pixelaantal ≥99.76%
Respons Niet-uniformiteit ≤8%
Configureerbare Cryocooler RS058 / RS046 / LS734
Cryocoolertype Rotary Stirling Cryocooler (RS058) / Rotary Stirling Cryocooler (RS046) / Linear Stirling Cryocooler (LS734)
Stabiel Stroomverbruik (23℃) ≤6W (RS058) / ≤5W (RS046) / ≤10W (LS734)
Max. Stroomverbruik (71℃) ≤12W (RS058) / ≤11W (RS046) / ≤45W (LS734)
Voeding 24V DC (RS058) / 32V DC (RS046) / 24V DC (LS734)
Koeltijd (23℃) ≤6min (RS058) / ≤5min30s (RS046) / ≤4min (LS734)
Maximale Afmetingen (mm) 145×58.5×71 (RS058) / 120×46.5×81.5 (RS046) / Compressor: φ46×122; Dewar: φ40×114 (LS734)
Gewicht (g) ≤600 (RS058) / ≤350 (RS046) / ≤1200 (LS734)
Bedrijfstemperatuur -45℃~+71℃
Industriële Toepassingen

De C615M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in tal van gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstandsbewaking en wetenschappelijk onderzoek.

Uw Betrouwbare Partner in Infrarood Sensing
Diepgaande Technische Expertise

Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infraroodsensortechnologie hebben we sterke capaciteiten opgebouwd op het gebied van chipontwerp, waferfabricage, verpakking en testen, evenals systeemintegratie. Onze solide basis stelt ons in staat om voortdurend innovatieve en betrouwbare producten te leveren die voldoen aan de evoluerende markteisen.

Gericht op Innovatie en Praktische Implementatie in Infrarood Sensing

We zetten ons in om technologische doorbraken in thermische beeldvorming te stimuleren, voortdurend de grenzen te verleggen op het gebied van NETD, SWaP en bedrijfstemperatuur. Onze producten lopen consequent voorop in toepassingen op het gebied van beveiliging, industriële monitoring, intelligente systemen en meer.

Gediversifieerd Productportfolio

Ondersteund door onafhankelijk R&D en meerdere technische paden, bieden we een uitgebreid assortiment infrarooddetectiecomponenten – zowel gekoeld als ongekoeld – en leveren we op maat gemaakte oplossingen voor een breed scala aan industrieën.

Rigoureuze Betrouwbaarheidsvalidatie Garandeert Kwaliteitsborging

Ondersteund door een robuust kwaliteitsmanagementsysteem ondergaan onze producten meerdere testprocedures gedurende de productie om stabiliteit en betrouwbaarheid op lange termijn te garanderen.

Professionele Technische Ondersteuning en Gezamenlijke Ontwikkelingsdiensten

Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om systeemintegratie te versnellen, de efficiëntie te verbeteren en de tijd tot marktintroductie te verkorten. Uw succes is onze gedeelde missie.

Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Op basis van het stralingsverschil tussen het object en de achtergrondomgeving, evenals het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden onthuld.

2. Wat zijn de voordelen van infrarood thermische beeldvorming?
  • Zien door totale duisternis
  • Identificatie onder camouflage
  • Detectie op lange afstand
  • Detectie van warmteverdeling
  • Contactloze temperatuurmeting
  • Bewustzijn van aanwezigheid
3. Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en all-weather beeldvorming zijn twee basisfuncties van infrarood thermische beeldvormingstechnologie. Producten ontwikkeld op basis van deze twee technologieën worden veel gebruikt in de elektriciteitssector, beveiliging en monitoring, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
