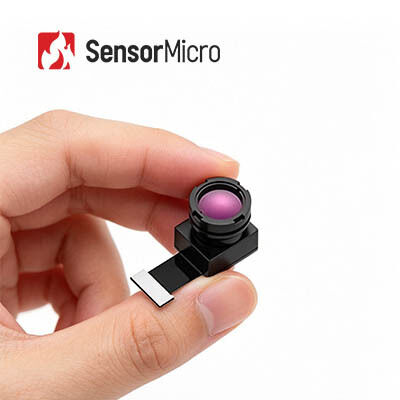

Niet-gekoelde LWIR-infraroodthermologemodule met een resolutie van 256x192 en een pixelpitch van 12 μm voor een spectraal bereik van 8~14 μm
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | TIMO212 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Framesnelheid | Thermografie: 25 Hz, beeldvorming: 50 Hz | Oplossing | 256x192 |
|---|---|---|---|
| Outputgegevens | 14 bit Raw | Spectraal bereik | 8~14μm |
| Pixelhoogte | 12μm | Nauwkeurigheid van temperatuurmeting | Groter van ±2℃ / ±2% |
| Markeren | De ongekoelde Infrarode Thermische Module van LWIR,ILC212 infrarode Thermische Module,256x192 Kern van de veiligheids de Thermische Camera |
||
Productomschrijving
Ongekoelde LWIR infrarood thermische module 256x192 voor thermische beveiligingscamera
Ongekoelde LWIR 256x192 / 12 μm infrarood thermische module voor thermische beveiligingscamera
De TIMO212 ongekoelde IR-beeldvormingsmodule integreert de 256x192 / 12 μm focal plane array wafer level package (WLP) infrarooddetector en kan langegolf-infraroodspectrum (LWIR) vastleggen dat varieert van 8 tot 14 μm.
De TIMO212 thermische cameramodule is gericht op volledig geoptimaliseerde SWaP-C en is speciaal ontworpen voor klanten die strenge eisen stellen aan afmetingen, gewicht en kosten op het gebied van beveiliging en bewaking. Dankzij het miniatuurformaat, het lichte gewicht en de zeer lage prijs voldoet de TIMO212 thermische kern ruimschoots aan de lage prijseisen van klanten en worden de ontwikkelingstijd en -kosten verkort.
De TIMO212 is zeer geschikt om te integreren in toepassingen als Smart Security, AloT, Nachtobservatie, Instrumenten en Meters en Machine Vision.
Belangrijkste kenmerken
- Ultraminiatuurmodule met ultieme SWaP-C-optimalisatie
- Verpakte detector op waferniveau + optiek op waferniveau + micro-elektromagnetische klepsluiter
- De kleinste thermische infraroodmodule, die basisfunctionaliteit voor thermische beeldvorming mogelijk maakt met maximale kostenefficiëntie
- Compact formaat, lichtgewicht en laag stroomverbruik, ideaal voor integratie in miniatuurapparaten
- Flexibele optische opties, nauwkeurige temperatuurmeting
- Er zijn meerdere lensopties beschikbaar, waaronder groothoek en telefoto, om aan diverse toepassingsbehoeften te voldoen
- Uiterst nauwkeurige temperatuurmeting met nauwkeurigheid tot ±2°C; ondersteunt zowel regionale als full-frame temperatuurmonitoring
- Eenvoudige integratie, snelle ontwikkeling
- Ondersteunt DVP-beeldinterface, compatibel met verschillende ingebedde platforms
- Voldoet aan de RoHS 2.0-milieunormen
Productspecificaties
| Model | TIMO212 |
|---|---|
| Oplossing | 256×192 |
| Pixelgrootte | 12μm |
| Spectrale reactie | 8-14 μm |
| Focusmodus | Focus vrij |
| Lens (HFOV/FL) | 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm |
| Gewicht (g) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Maat (mm, zonder FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Aantal pincodes | 40PIN |
| Uitvoergegevens | 14-bits rauw |
| Framesnelheid | Thermografie: 25 Hz, beeldvorming: 50 Hz |
| Temperatuurmeetbereik | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Nauwkeurigheid van temperatuurmeting | Groter van ±2℃ / ±2% |
| Bedrijfstemperatuur | -20℃~+60℃ |
| Vochtigheid | 5%~85% |
| Opslagtemperatuur | -45℃~+85℃ |
| Certificering | RoHS 2.0 / Bereik |
Industriële toepassingen
De iLC212 warmtebeeldmodule wordt toegepast op het gebied van Smart Security, Alot, Nachtobservatie, Instrumenten en Meters, Machine Vision, etc.
Productvoordelen
- Divers productportfolio:Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen.
- Rijke productvariatie:Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.
- Uitstekende prestaties:Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid: ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.
- Eenvoudige integratie:Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.
Veelgestelde vragen
-
Wat is infrarood-thermische beeldvorming?
Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Het zet onzichtbare infraroodstraling om in zichtbare infrarood-warmtebeelden met temperatuurverdeling van het doeloppervlak. Verschillende objecten en zelfs verschillende delen van hetzelfde object hebben een verschillend stralingsvermogen en infraroodreflectiesterkte. -
Waar kan infraroodbeeldvorming voor worden gebruikt?
Nachtzicht, zoeken en redden, niet-destructieve tests, epidemische preventie, thermografie, beveiliging en monitoring, brandbestrijding en meer. -
Wat is een warmtebeeldmodule?
Een warmtebeeldmodule bestaat doorgaans uit een infrarooddetector, een infraroodlens en hardware-elektronica met ingebouwde software en algoritme. Het is de minimale eenheid van een warmtebeeldapparaat.
