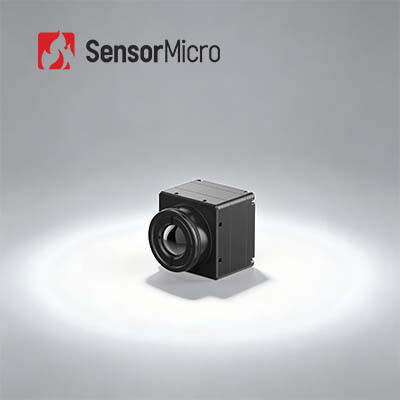

SWaP-C Ongekoelde Thermische Beeldvormingsmodule Kern LWIR 384×288/17µm met ±2°C / ±2% Nauwkeurigheid en 0,65W Stroomverbruik
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN417RG3 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 384 × 288/17 μm | Nauwkeurigheid van temperatuurmeting | Groter van ±2℃ / ±2% |
|---|---|---|---|
| Typisch stroomverbruik | 0.65W | Typisch NETD | ≤30mK |
| Spectraal bereik | 8~14μm | Framesnelheid | 25 Hz/30 Hz/50 Hz |
| Markeren | Flexibele Ongekoelde Thermische Imager Module,640x512 ongekoelde Thermische Imager Module |
||
Productomschrijving
SWaP-C Uncooled Thermische Beeldvormingsmodule Kern LWIR 384*288/17μm
Productoverzicht
De COIN417RG3 infraroodcamera-kern voor temperatuurmeting is voorzien van een ongekoelde infrarooddetector van 384*288/17μm en integreert een realtime temperatuurmeetcomponent. Het ondersteunt een breed temperatuurbereik met een nauwkeurigheid van ±3°C of ±3%, wat nauwkeurige detectie van abnormale temperatuurvariaties mogelijk maakt. Het ultralage stroomontwerp en de compatibiliteit met standaard industriële interfaces verminderen de ontwikkelings- en integratiekosten aanzienlijk.
Belangrijkste Kenmerken
- Uitgebreide Functies, Kosteneffectief: Ontwikkeld op basis van kosteneffectieve ongekoelde IR-detectoren met geïntegreerde geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren. Hoge temperatuurmeetnauwkeurigheid tot ±2°C of ±2%, ondersteunt temperatuurbereiken van -20°C tot 150°C en 100℃ tot 550°C, aanpasbaar voor uitgebreide bereiken.
- Flexibele Uitbreiding, Snelle Integratie: Meerdere optische lensopties beschikbaar om aan verschillende toepassingsbehoeften te voldoen. Ondersteunt meerdere uitvoermodi, waaronder USB2.0/DVP/LVDS/BT.656. Geeft RAW/YUV beelddata uit met seriële poortbesturing.
Productspecificaties
| Model | COIN417RG3 |
|---|---|
| IR Detector Indicatoren |
Gevoelig Materiaal: VOx Resolutie: 384*288 Pixelgrootte: 17μm Spectrale Respons: 8μm ~ 14μm Typische NETD: ≤30mK |
| Beeldverwerking |
Digitale Framesnelheid: 25/30/50Hz Opstarttijd: 6s Analoge Video: PAL/NTSC Digitale Video: RAW/YUV422 Beeldalgoritme: Niet-uniformiteitcorrectie (NUC), 3D-ruisonderdrukking (3DNR), 2D-ruisonderdrukking (DNS), Dynamisch Bereik Compressie (DRC), Randverbetering (EE) Beeldweergave: 10 Soorten (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektrisch |
Standaard Externe Interface: 50Pin: DF40C-50DP-0.4V(51), (HRS,Male) Uitbreidingskaart: USB3.0/USB2.0/VPC/USB2.0&VPC Communicatie-interface: TTL-232/USB2.0 Digitale Video-interface: DVP8/DVP16/USB2.0/BT.656/LVDS Voedingsspanning: 4.5~5.5V Typisch Stroomverbruik: 0.65W |
| Temperatuurmeting |
Bedrijfstemperatuur: -10℃~+50℃ Temperatuurmeetbereik: -20℃~+150℃, 100℃~+550℃ Nauwkeurigheid Temperatuurmeting: Groter van ±2℃ / ±2% Gedeeltelijke Temperatuurmeting: Ondersteunt uitvoer van maximum, minimum en gemiddelde waarde van temperatuurmeetgebieden SDK: Android/Windows/Linux; Bereik Video Stream Analyse en Conversie van Grijs naar Temperatuur |
| Mechanisch |
Afmetingen Kale Kern (mm): 25.4*25.4*16.5 Gewicht Kale Kern (g): 16.6±1 |
| Omgevingsaanpassingsvermogen |
Bedrijfstemperatuur: -40℃~+70℃ Opslagtemperatuur: -45℃~+85℃ Vochtigheid: 5%~95%, niet-condenserend Trilling: Willekeurige Trilling, 5.35grms, 3-assig Schok: Halve Sinusgolf, 40g/11ms, Schokrichting 3 Assen, 6 Richtingen Certificering: ROHS2.0/REACH |
| Optische Lens |
Optische Lens: Vaste Focus Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm Beschermingsniveau: IP67 (Voorlens) |
Industriële Toepassingen
De COIN417RG3 infraroodcamera-module wordt veelvuldig gebruikt in Thermografie, Beveiliging & Monitoring, Buitenactiviteiten, Brandbestrijding & Redding, AIoT, Intelligente Hardware, ADAS en andere industriële toepassingen.
Onze Productlijn
- Hoge gevoeligheid en uitstekende prestaties
- Wereldwijd toonaangevende technologie in de infraroodindustrie
- Diverse infrarooddetectoren beschikbaar - zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
- Massaproductie om snelle levering te garanderen - drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Veelgestelde Vragen
Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Het zet onzichtbare infraroodstraling om in zichtbare infrarood thermische beelden met temperatuurverdeling van het doeloppervlak. Verschillende objecten en zelfs verschillende delen van hetzelfde object hebben verschillende stralingsvermogen en infrarood reflectiekracht.
Waar kan infrarood beeldvorming voor worden gebruikt?
Toepassingen van infrarood beeldvorming omvatten nachtzicht, zoek- en reddingsacties, niet-destructief onderzoek, epidemische preventie, thermografie, beveiliging en monitoring, brandbestrijding en diverse industriële toepassingen.
Wat is een thermische beeldvormingsmodule?
Een thermische beeldvormingsmodule bestaat doorgaans uit een infrarooddetector, een infraroodlens en hardware-elektronica met ingebedde software en algoritmen. Het is de minimale functionele eenheid van een thermisch beeldvormingsapparaat.
