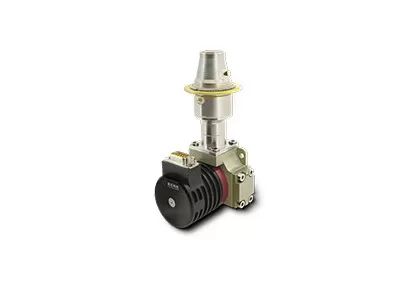

Compacte 640x512/15μm geïntegreerde Dewar-koeler assemblage afgekoelde infrarooddetector voor snelle integratie
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615H |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Cryo-koeler | LS711H/RS028 | Oplossing | 640x512/15μm |
|---|---|---|---|
| Bedrijfstemperatuur | -45℃~+71℃ | Max. Framesnelheid | 100 Hz |
| NETD | 20mK(F2/F4) | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Markeren | De Infrarode Detector 320x256 van MCT,Snelle Integratiemct Infrarode Detector,MWIR Geïntegreerde Dewarvat Koelere Assemblage |
||
Productomschrijving
Productbeschrijving
Ontworpen voor compacte thermische beeldsystemen van de volgende generatie, maakt de C615H HOT gekoelde infrarooddetector gebruik van Type-II Superlattice sensortechnologie en lineaire cryocooler mechanica. Uitgerust met een 640 × 512, 15 μm-pixel focal-plane array die werkt op 150 K, balanceert het top-imagingkwaliteit met opmerkelijke SWaP-voordelen.
De geminiaturiseerde dewar (φ33 × 37,5 × 70 mm) en cryocooler (φ26 × 55,8 mm) vereenvoudigen de mechanische integratie. Met slechts 235 g en 3 W stabiel vermogen, naast 2,5 minuten snelle afkoeling en ≥25.000 uur MTTF, levert het hoge betrouwbaarheid en verlaagt het de lopende onderhoudskosten voor eind thermische beeldsystemen.
Belangrijkste Kenmerken
SWaP-geoptimaliseerd Ontwerp
- Dewar afmeting: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, waardoor flexibele integratie mogelijk is
- Gewicht gereduceerd tot 235 g; stabiel stroomverbruik verlaagd tot 3 W
Snelle Koeling, Snelle Opstart
- Koeltijd van slechts 2,5 minuten
Verlengde Levensduur, Efficiënte Werking
- MTTF ≥ 25.000 uur
Productspecificaties
| Parameter | Specificatie |
|---|---|
| Model | C615H |
| Gevoelig Materiaal | T2SL |
| Resolutie | 640 × 512 |
| Pixelgrootte | 15 μm |
| Spectrale Respons | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| Typische NETD | 20 mK (F2/F4) |
| Max. Framerate | 100 Hz |
| Effectieve Pixelsnelheid | ≥ 99,76% |
| Respons Niet-uniformiteit | ≤ 8% |
| Bedrijfstemperatuur | -45 ℃ ~ +71 ℃ |
| Cryocooler | LS711H | RS028 |
| Koeltijd (23 ℃) | ≤ 3 min | ≤ 2,5 min |
| Max. Stroomverbruik (71 ℃) | ≤ 12 W | ≤ 12 W |
| Stabiel Stroomverbruik (23 ℃) | ≤ 3 W | ≤ 3,5 W |
| Afmetingen (mm) | Cryocooler: φ26 × 55,8 | 86 × 43 × 57 Dewar: 33 × 37,5 × 70 |
| Gewicht (g) | ≤ 235 | ≤ 250 |
Industriële Toepassingen
De C615H MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in vele gebieden, zoals NDT, Milieumonitoring, Langeafstands surveillance, Wetenschappelijk Onderzoek, en meer.
Over Ons
Als een wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren, beschikt SensorMicro over jarenlange diepgaande ervaring in infrarood thermische beeldsystemen. Gesteund door de kernfilosofie van "SensorMicro, Sense More" en gedreven door gebruikersbehoeften, zijn we toegewijd aan het ontsluiten van het volledige potentieel van infraroodtechnologie, het leveren van hoogwaardige producten en professionele diensten aan klanten wereldwijd.
Veelgestelde Vragen
1. Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve technologie van niet-invasieve diagnostische methode gebaseerd op detectie van de oppervlaktetemperatuur van objecten. De infrarood (IR) straling die door een object wordt uitgestraald, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
2. Waar kan infrarood thermografie voor worden gebruikt?
Het infrarood thermische beeld kan worden gebruikt voor woninginspecties, het bepalen van structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren, en nog veel meer.
3. Wat zijn de voordelen van infrarood thermografie?
- Voor niet-destructief onderzoek is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkefficiëntie en vermindering van mankracht en afschrijving van apparatuur.
- Voor medische thermografie is het zeer efficiënt om verborgen problemen in het menselijk lichaam te vinden — 100% veilig, zonder straling en pijn, waardoor het een ideaal hulpmiddel is voor vroege gezondheidsscreening.
