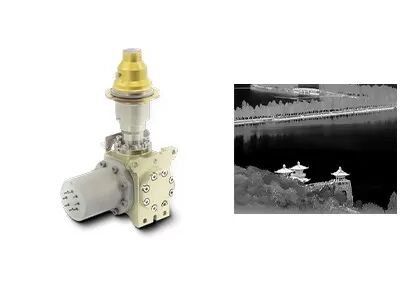

Flexibel ontwerp MWIR gekoelde IR-detector 640x512/15μm Geïntegreerde Dewar-koelerassemblage voor eenvoudige integratie
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615M |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Technologie | Infrarood thermische beeldvorming |
|---|---|---|---|
| Bedrijfstemperatuur | -45℃~+71℃ | Oplossing | 640x512/15μm |
| Max. Framesnelheid | 120 Hz | NETD | 16 mK (F2); 18mK (F4) |
| Markeren | Duidelijke thermische beeldvorming gekoelde IR-detector,MWIR afgekoelde ir detector 640x512,15um geïntegreerde Dewar-koelinstallatie |
||
Productomschrijving
Productoverzicht
De C615M MWIR is een hoogwaardige gekoelde HgCdTe (MCT) infrarooddetector ontwikkeld door SensorMicro. Met de veelgebruikte specificatie van 640×512 / 15 µm is hij ontworpen voor een breed scala aan toepassingen, waaronder langeafstandsbewakingssystemen, handheld thermische camera's en gaslekdetectiecamera's.

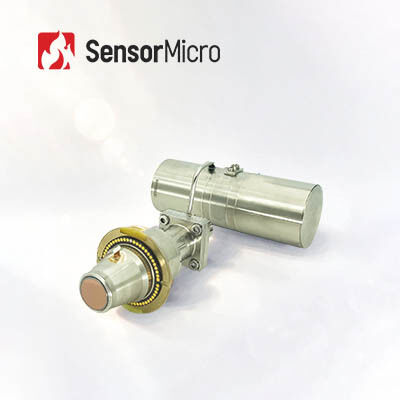

De C615M RS058-configuratie is uitwisselbaar met de meeste mainstream Scorpio-achtige producten wanneer deze is uitgerust met de RS058 geïntegreerde Stirlingkoeler. Het dewar-ontwerp, de afmetingen van de koeler en de mechanische/elektrische interfaces zijn vrijwel identiek, waardoor camera-integrators hun bestaande defecte tegenhanger eenvoudig kunnen vervangen door de C615M RS058 en verder kunnen gaan met interne configuratie – geen herontwerp vereist.
Belangrijkste Kenmerken
Scherpe Beeldkwaliteit
- Uitstekende beelduniformiteit met een effectief pixelaantal van >99,5%
- Veelgebruikte FPA die duidelijke en vloeiende beeldprestaties levert
Hoge Veelzijdigheid en Betrouwbare Levering
- Gestandaardiseerde interfaces met plug-and-play uitwisselbaarheid
- Massaproductie met sterke consistentie en stabiele levering
Flexibele Configuratie voor Uw Eigen Behoeften
- Aanpasbare opties voor spectrale responsbereik, F-getal en montage-interface
- Meerdere cryokoelertypes beschikbaar om aan verschillende toepassingsvereisten te voldoen
Productspecificaties
| Model | C615M MWIR Gekoelde Infrarooddetector |
|---|---|
| Gevoelig Materiaal | MCT |
| Resolutie | 640×512 |
| Pixelgrootte | 15 µm |
| Spectrale Respons | 3,7 µm ± 0,2 µm ⁓ 4,8 µm ± 0,2 µm |
| Werkingsmodus | Snapshot; ITR/IWR Integratiemodi; Venstermodus; Anti-blooming |
| Laadcapaciteit | 6,36 Me⁻ (ITR), 4,99 Me⁻ (IWR) |
| Dynamisch Bereik | ≥ 75 dB |
| Uitvoerkanalen | 4; tot 10 MHz per uitvoer |
| Max. Framesnelheid | 120 Hz |
| Typische NETD | F2: 16 mK; F4: 18 mK |
| Effectief Pixelaantal | ≥ 99,76% |
| Respons Niet-uniformiteit | ≤ 8% |
| Configureerbare Cryokoeler | RS058 | RS046 | LS734 |
| Cryokoeler Type | Roterende Stirling Cryokoeler | Roterende Stirling Cryokoeler | Lineaire Stirling Cryokoeler |
| Stabiel Stroomverbruik (23℃) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| Max. Stroomverbruik (71℃) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| Voeding | 24 V DC | 32 V DC | 24 V DC |
| Koeltijd (23℃) | ≤ 6 min | ≤ 5 min 30 s | ≤ 4 min |
| Maximale Afmetingen (mm) | 145×58,5×71 | 120×46,5×81,5 | Compressor: Φ46×122; Dewar: Φ40×114 |
| Gewicht (g) | ≤ 600 | ≤ 350 | ≤ 1200 |
| Bedrijfstemperatuur | -45℃ ⁓ +71℃ |
Industriële Toepassingen
De C615M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in tal van gebieden, waaronder:
- Niet-destructief Onderzoek (NDO)
- Milieumonitoring
- Langeafstandsbewaking
- Wetenschappelijk Onderzoek
Over SensorMicro
Met de focus op infrarood thermische beeldtechnologie, specialiseert SensorMicro zich in het leveren van een uitgebreid portfolio van kernproducten, waaronder hoogwaardige gekoelde en ongekoelde infrarooddetectoren, thermische modules en infraroodkernen. Deze producten dienen als de "ogen" van thermische waarneming en stellen een breed scala aan industrieën in staat met betrouwbare en efficiënte infraroodoplossingen.
Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Het zet onzichtbare infraroodstraling om in een zichtbaar infrarood thermisch beeld dat de temperatuurverdeling van het doeloppervlak toont. Verschillende objecten – en zelfs verschillende delen van hetzelfde object – hebben verschillende stralingsvermogens en infraroodreflectievermogens.
2. Waar kan infraroodbeeldvorming voor worden gebruikt?
- Nachtzicht
- Zoeken & redden
- Niet-destructief onderzoek
- Epidemische preventie
- Thermografie
- Beveiliging & monitoring
- Brandbestrijding
- En nog veel meer…
3. Wat is een thermische beeldvormingsmodule?
Een thermische beeldvormingsmodule bestaat doorgaans uit een infrarooddetector, een infraroodlens en hardware-elektronica met ingebedde software en algoritmen. Het is de minimale eenheid van een thermisch beeldvormingsapparaat.
