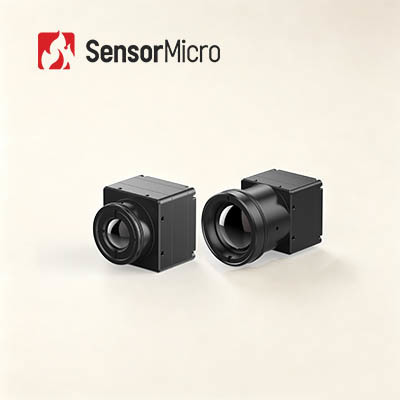

640x512 Resolutie 12μm Pixel Pitch ≤25mK NETD Onverkoelde LWIR Thermal Imaging Module

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer COIN612G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 NETD ≤25mK/F1.0/25℃
Stroomverbruik 0.65W Spectraal bereik 8~14μm
Pixelhoogte 12μm Digitale framesnelheid 25/30/50Hz
Markeren

Ongekoelde Scherpe Duidelijke Thermische Weergavemodule

,

Thermische Weergavemodule 8um

,

Thermische de Camerakern van ruilmiddel-c LWIR
Laat een bericht achter
Productomschrijving
SWaP-C scherp helder thermisch beeldvormend module LWIR ongecoeld 8~14 μm
SWaP-C ongekoelde LWIR 640x512 12 μm thermische beeldvorming module
De COIN612G2 thermische beeldvorming kern maakt gebruik van een 640 × 512 resolutie, 12μm pixel pitch ApexCore wafer-level microbolometer infrarood brandpunt vlak array,versterkt door speciale signaalverwerkingscircuits en meerfasige beeldverbeteringsalgoritmes om een typisch geluidsequivalent temperatuurverschil (NETD) van ≤ 25mK te realiserenHardwarecommunicatielagen voldoen aan de veelgebruikte seriebusprotocollen, terwijl multichannel-video-uitvoermodules USB 2 ondersteunen.0, DVP, LVDS en BT.656 transmissieformaten.
Operatoren en integrators kunnen kiezen uit een volledig spectrum van aansluitende infraroodobjectieven om te voldoen aan de optische vereisten van industriële inspectie, beveiligingsbewaking,veldobservatiesystemen en AIoT-sensorsystemenReal-time hotspot extractie en high-fidelity thermische frame output minimaliseren algoritmische en hardware aanpassing werk in secundaire ontwikkeling, positionering COIN612G2 als een volledig functionele,kostenoptimaliseerde standaard thermische integratie-eenheid.
Hoofdkenmerken
Volledig en kosteneffectief beeldsysteem
Waferniveau ApexCore-detector levert ≤25mK NETD; gecombineerde FPA en algoritme stack onderdrukken beeldgeluid en verbeteren het contrast van het doel
Minimale vormfactor, lage vermogensafvoer
Grootte: 25,4 mm × 25,4 mm × 15,7 mm; gewicht: 15±1 g; typisch stroomverbruik 0,65 w
Modulaire hardware voor gestroomlijnde integratie
Modulair lensmontage-systeem met meerdere opties voor brandpuntsafstanden; multi-standaard digitale video-uitgangen; configureerbare RAW/YUV-pixelgegevens met seriële besturingsinterface
Productspecificaties
Model COIN612G2
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 12 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 25mK/F1.0/25°C
Beeldverwerking
Digitale beeldsnelheid 25/30/50Hz
Starttijd 6s
Analoog video PAL/NTSC
Digitale video RAW/YUV422
Afbeeldingsalgoritme Correctie voor niet-eenvormigheid (NUC)
3D geluidsreductie (3DNR)
2D-geluidsonderdrukking (DNS)
Dynamische bereikcompressie (DRC)
Kanteverbetering (EE)
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 50pin: DF40C-50DP-0.4V ((51), (HRS, Man)
Uitbreidingsbord USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4.5 tot en met 5,5 V
Typisch energieverbruik 0.65W
Mechanische apparatuur
Grootte van de holle kern ((mm) 25.4 x 25.4 x 15.7
Naakt kerngewicht ((g) 15 ± 1 g
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer
Certificering RoHS2.0/REACH
Optische lens
Optische lens Vaste scherpstelling Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Beschermingsniveau IP67 ((Voorlens)
Industriële toepassingen
De COIN612G2 thermische beeldvorming module wordt toegepast op het gebied van thermografie, beveiligingsbewaking, UAV-last, robots, intelligente hardware, ADAS, brandweer en redding.
Thermografie
Beveiliging en toezicht
Brandbestrijding en redding
UAV's nuttige lading
Persoonlijke visie
ADAS
AIOT
Andere toepassingen
Op maat gemaakte service
  • Product aanpassing:Aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de branche
  • Technische ondersteuning en opleiding ter plaatse:Voorzien van kernklanten met praktische installatie van het systeem en operationele opleiding
  • Gezamenlijke innovatie voor nieuwe producten en markten:Samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
In welke sectoren kunnen de infrarooddetectoren/thermische cameracores worden gebruikt?
Onze infrarood detectoren / thermische cameracores worden veel gebruikt in vele industrieën zoals:
  • thermografie:Onderhoud van elektriciteit, machinevisie, HVAC van gebouwen, metallurgie, petrochemie, voorspellend onderhoud, epidemiepreventie
  • Beveiliging en toezicht:Veilig stadsdeel, Infrastructuurbewaking, Grensbeveiliging, Maritieme cruises, Veiligheid in de mijnbouw
  • Brandweer en redding:Voorkoming van bosbranden, brandpreventie, zoektocht en redding
  • UAV-last:Inspectie van apparatuur, handhaving en redding, brandbestrijding, dierbewaking
  • Persoonlijke visie:Vrijetijdsbesteding, dierenbewaking, handhavingspatrouille
  • ADAS:Autonoom rijden, geavanceerd bestuurdersassistentsysteem, speciale voertuigen
  • AIoT:Slimme woning, slimme hardware, slimme zorg, robots
  • Andere:Verbeterd vluchtvisie systeem, gasdetectie, landbouw en grazerij, wetenschappelijk onderzoek
