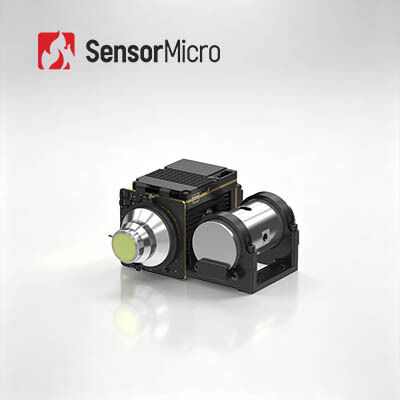

MWIR Gekoeld Thermisch Module met 1280x1024 Resolutie en Continue Zoomlens 15~300mm/F4 met HOT Technologie

  • MWIR Cooled Thermal Module with 1280x1024 Resolution and Continuous Zoom Lens 15~300mm/F4 Featuring HOT Technology
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN GC1210HMF
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Hoge definitie 1280x1024 Pixelafstand 10μm
Framesnelheid 50 Hz NETD 20 mK(F2); 25mK(F4)
Maat 101×101×54mm Spectraal bereik 3,7 ~ 4,8 μm MW
Markeren

Gekoelde Thermische Module 1280x1024

,

750mm Lens koelde Thermische Module

,

Thermische de Camerakern van MWIR
Laat een bericht achter
Productomschrijving
MWIR gekoelde HOT thermische module 1280x1024 met continu zoomlens 15~300mm/F4
Productoverzicht

De GAVIN GC1210HMF infraroodcamera core is voorzien van een 1280×1024/10μm High Operating Temperature (HOT) mid-wave infrarood (MWIR) gekoelde detector.het biedt een derde kleinere pixel pitch en vier keer hogere resolutie arrayIn combinatie met geavanceerde beeldverwerkingsalgoritmen, levert het een hoge resolutie.fijn gedetailleerde infraroodbeelden met een resolutie van megapixel.

Aangedreven door HOT-technologie, verbetert de infraroodcamera-kern van GAVIN GC1210HMF de SWaP-prestaties aanzienlijk door een compact formaat, lichtgewicht en laag stroomverbruik te bieden.het maakt het een ideale oplossing voor infraroodsystemen met een lange afstand met strenge ruimte- en integratievereisten.

Hoofdkenmerken
  • Megapixel beeldvorming, superieure kwaliteit
    • Ontwikkeld op basis van een 1280×1024/10μm HOT MWIR-gekoelde infrarooddetector, die een hoge definitie en een delicate beeldkwaliteit levert
    • Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen zoals DRC, 2D / 3D geluidsreductie en EE-randverbetering voor een duidelijker beeldvorming
  • HOT-technologie voor ultieme SWaP-optimalisatie
    • Ondersteunt werkzaamheden bij hoge temperatuur bij 150 K, met een koeltijd ≤4min
    • Compacte afmetingen tot 101×101×54mm, lichtgewicht met slechts 570g
  • Rijke interfaces, gemakkelijke integratie
    • Ondersteunt Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/vezeloptische video-uitgangen
    • Flexible RAW/YUV-afbeeldingsgegevensuitgang
Productspecificaties
Model GAVIN GC1210HMF HOT MWIR gekoelde infraroodcamera kern
Indicatoren
Resolutie 1280×1024
Pixelgrootte 10 μm
Spectrumrespons 3.7μm±0.2μm ∙4.8μm±0.2μm
IR-detector NETD ((23°C) 20mK ((F2)
25mK ((F4)
Beeldverwerking
Framerate 50 Hz
Digitaal zoomen 1 × tot 8 × continue digitale zoom
Afbeeldingsrichting Horizontaal/verticaal/diagonaal draaien
Afbeeldingsalgoritme DRC, geluidsreductie voor 2D/3D-beelden, EE
Elektrische kenmerken
Digitale video Standaard: DVP
Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode optische vezels/Multi-mode optische vezels
Synchronisatie Standard: LV-TTL
Optie: RS422/LVDS
Communicatie Standaard: USB2.0/LV-TTL
Optie: RS422/CAN/USB3.0/GigE
Stroomvoorziening 12V±1V
Steady Power Consumption ((23°C) ≤ 8W
Koelingstijd ((23°C) ≤4min
Grootte ((mm) 101 × 101 × 54
Gewicht ((g) ≤ 570
Werktemperatuur -40°C~+71°C
Optische lens
Opties voor de lens Vaste scherpstelling: 15 mm/F2
Continu zoomen: 15~300mm/F4 30~500mm/F4
Industriële toepassingen

De GAVIN GC1210HMF thermische infraroodcameramodule wordt veel gebruikt op vele gebieden, zoals afstandsbewakingssysteem, vluchtvisieverbeteringssysteem, multi-sensor nuttige lading,en andere geavanceerde beeldvorming applicaties..

Een gestandaardiseerde dienst
  • Volledige documentatie:Productenhandleidingen, installatiegids en selectiereferenties
  • Ontwikkelings- en testhulp:Sample Integrated Testing, prestatie evaluatie, en parameter verification
  • Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debuggetools voor diepe integratie
  • Technische ondersteuning op afstand:24/7 ondersteuning met snelle reactie en tijdige oplossing
  • Garantie:Originele onderdelen en strikte naleving van het proces om optimale prestaties te herstellen
Vaak gestelde vragen
Wat is thermische gevoeligheid?

De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.

Wat is SWaP3?

SWaP3 verwijst naar grootte, gewicht, vermogen, prestaties en prijs.

Wat is DRI?

DRI verwijst meestal naar de detectie-, herkennings- en identificatieafstand van een thermisch beeldsystem. Het is een cruciale parameter om de prestaties van het thermisch beeldsysteem te beoordelen.

Wat is het verschil tussen ongekoelde en gekoelde IR-detectoren?

Er zijn momenteel twee soorten infrarood thermische beeldsensoren op de markt, gekoelde en ongekoelde. Ongekoelde IR-detectoren werken bij omgevingstemperatuur.Het is gebaseerd op de halfgeleiderindustrie en kan dus meestal in grote hoeveelheden worden vervaardigd met kleine afmetingen en lage kosten.Onverkoelde IR-detectoren worden veel gebruikt in draagbare / handheld / mobiele apparaten.Gecooled IR-detectoren zijn verpakt in een eenheid die ze houdt op een extreem lage temperatuur die wordt ondersteund door een cryo-koelerZe zijn veel groter, duurder en minder betrouwbaar dan ongecoelde sensoren, vooral vanwege de complexe koelsystemen die ze vereisen.De gekoelde systemen zijn ongelooflijk gevoelig en werken meestal met lange brandpuntsafstand optica om een lange afstand missie te bereiken..
