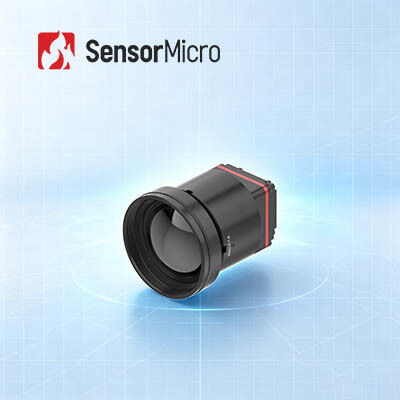

Niet-gekoelde LWIR-thermische beeldvormingsmodule met resolutie 1280x1024 8μm pixel pitch en 30mK NETD voor fotovoltaïsche inspectie

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 Stroomverbruik 1W
Spectraal bereik 8~14μm Pixelafstand 8μm
Typisch NETD ≤30mK Framesnelheid 25/30 Hz
Markeren

Ongekoelde de Thermische Weergavemodule van LWIR

,

UAV de Module van de Nuttige ladings Thermische Weergave

,

640x512 ongekoelde Thermische Camerakern
Laat een bericht achter
Productomschrijving
Ongekoelde LWIR-thermische beeldmodule 1280x1024/8μm voor fotovoltaïsche inspectie
Productoverzicht
Op zoek naar een krachtige megapixel thermische camerakern voor uw apparaten? Maak kennis met de iTL1208 thermische camerakern. We hebben de volledige thermische prestaties van 1280 x 1024 8 μm met hoge resolutie gecomprimeerd in een compacte module van 22,6 x 22,6 x 34,5 mm die slechts 35,7 gram weegt met een lens van 12 mm. Met een ultra-lage NETD van 30 mK pikt deze infraroodcameramodule de zwakste temperatuurverschillen op die het blote oog niet kan waarnemen. Eenvoudig aansluiten en integreren via MIPI CSI, met zowel RAW- als YUV-uitvoer en eenvoudige I2C/seriële poortbediening. Of u nu brandbestrijdingscamera's, draagbare inspectietools of mobiele bewakingsapparatuur bouwt, de iTL1208 warmtebeeldmodule is uw perfecte lichtgewicht thermische zichtoplossing.
Belangrijkste kenmerken
  • Extreem lichtgewicht ontwerp
    Compact formaat van 22,6 x 22,6 x 34,5 mm en een gewicht van 35,7 g (inclusief een 12 mm-lens)
    Een van de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie
    Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024, voor fijne details en heldere beelden
    Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
  • Vereenvoudigde ontwikkeling, snelle integratie
    Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
    Ondersteunt MIPI CSI-beelduitvoerinterface
    Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren Gevoelig materiaal: VOx
Resolutie: 1280×1024
Pixelgrootte: 8 μm
Spectrale respons: 8 μm ~ 14 μm
Typische NETD: ≤30mK
Beeldverwerking Digitale framesnelheid: 25/30 Hz
Opstarttijd: ≤6s
Digitale video: RAW/YUV
Afbeeldingsalgoritme: NUC/3DNR/DNS/DRC/EE
Beeldweergave: 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software PC-software: modulebesturing en videoweergave
Elektrisch Standaard externe interface: 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface: TTL-232/I2C
Digitale video-interface: MIPI-CSI
Voedingsspanning: 4,5-5,5V
Typisch stroomverbruik: 1W
Mechanisch Grootte (inclusief lens):
Met 5 mm lens: 22,6 mm x 22,6 mm x 50 mm (buitendiameter lens Φ37 mm)
Met 10 mm lens: 22,6 mm x 22,6 mm x 45,3 mm (buitendiameter lens Φ33 mm)
Met 12 mm lens: 22,6 mm x 22,6 mm x 34,5 mm (buitendiameter lens Φ26,6 mm)
Met 17 mm lens: 22,6 mm x 22,6 mm x 35,4 mm (buitendiameter lens Φ27 mm)
Met 25 mm lens: 22,6 mm x 22,6 mm x 44,2 mm (buitendiameter lens Φ33 mm)
Met 35 mm lens: 22,6 mm x 22,6 mm x 50,9 mm (buitendiameter lens Φ43,2 mm)
Gewicht (inclusief lens):
85,5 ± 4,5 g (met 5 mm lens)
70,5 ± 3,6 g (met 10 mm lens)
35,7 ± 2 g (met 12 mm lens)
40,7 ± 2,1 g (met 17 mm lens)
71,0 ± 3,6 g (met 25 mm lens)
110 ± 5,5 g (met 35 mm lens)
Aanpassingsvermogen aan het milieu Bedrijfstemperatuur: -40℃~+70℃
Opslagtemperatuur: -45℃~+85℃
Vochtigheid: 5%~95%, niet-condenserend
Trillingen: 5,35 gram, willekeurige trillingen, 3 assen
Impact: halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering: ROHS2.0/REACH
Optische lens Vaste focus athermisch: 5/10/12/17/25/35 mm
Industriële toepassingen
De iTL1208 warmtebeeldmodule kan op grote schaal worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Onze voordelen
  • Rijke productvariatie
    Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.
  • Uitstekende prestaties
    Heldere beeldvorming, compact formaat, laag energieverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.
  • Eenvoudige integratie
    Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.
Veelgestelde vragen
Wat is het voordeel van infrarood-thermische beeldvorming?
  • Zie door totale duisternis
  • Identificatie onder camouflage
  • Detectie op lange afstand
  • Detectie van warmteverdeling
  • Contactloze temperatuurmeting
  • Beroepsbewustzijn
  • En zo verder
Wat is thermische gevoeligheid?
Thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor het evalueren van middengolf (MWIR) en lange golf (LWIR) warmtebeeldcamera's. Het houdt rechtstreeks verband met de helderheid gemeten door de warmtebeeldcamera. Het is een numerieke waarde die de signaal-ruisverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK). Hoe kleiner de thermische gevoeligheidswaarde, hoe hoger de gevoeligheid en hoe helderder het beeld.
Wat is het verschil tussen pakket op wafelniveau, keramisch pakket en metalen pakket?
Ongekoelde infrarooddetectoren worden momenteel onderverdeeld in metalen verpakkingen, keramische verpakkingen en verpakkingen op waferniveau. Metalen verpakkingen zijn de vroegste en beste van de drie belangrijkste verpakkingsvormen; verpakkingen op wafelniveau zijn geschikt voor massaproductie; en de keramische verpakkingen genieten meer de voorkeur van de specifieke markt voor civiele producten.
