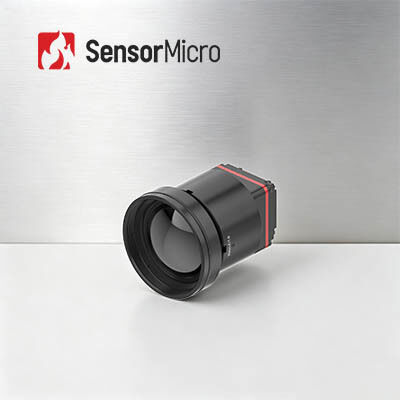

SWaP-C LWIR 1280x1024 resolutie thermische camera module met 8μm pixel pitch en ≤30mK NETD voor draagbare apparaten
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Stroomverbruik | 1W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| Typisch NETD | ≤30mK | Framesnelheid | 25/30 Hz |
| Markeren | Thermische de Cameramodule van ruilmiddel-c LWIR,Module van de hommelslwir de Thermische Camera,Kern 12uM van de hommels de Thermische Camera |
||
Productomschrijving
SWaP-C LWIR 1280x1024/8μm thermische cameramodule voor draagbare apparaten
Productoverzicht
De iTL1208 warmtebeeldmodule is een ongekoelde megapixel-infraroodcamerakern van de volgende generatie, ontworpen voor mobiele systeemimplementatie met lage SWaP, waarbij geminiaturiseerde hardware wordt gecombineerd met uiterst nauwkeurige thermische detectiemogelijkheden.
Deze infraroodcameramodule levert eersteklas beeldprestaties met een kleine pixelafstand van 8 μm, een resolutie van 1280 x 1024 megapixels en ≤30 mK typische NETD voor ultragevoelige thermische detectie.
Ideaal voor brandbestrijding, industriële diagnostiek, buitenbewaking en draagbare mobiele thermische apparaten.
Belangrijkste kenmerken
- Extreem lichtgewicht ontwerp- Compact formaat van 22,6 x 22,6 x 34,5 mm en een gewicht van 35,7 g (inclusief 12 mm lens) met een van de hoogste niveaus van integratie in zijn klasse
- Hoge gevoeligheid, nauwkeurige detectie- Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024 voor fijne details en heldere beelden, met typische NETD ≤ 30 mK voor betrouwbare detectie van subtiele temperatuurverschillen
- Vereenvoudigde ontwikkeling, snelle integratie- Meerdere optische lensopties, ondersteunt MIPI CSI-beelduitvoerinterface, RAW- en YUV-beeldgegevensuitvoer met bediening via seriële poort/I2C
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 1280×1024 |
| Pixelgrootte | 8μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤30mK |
| Beeldverwerking | |
| Digitale framesnelheid | 25/30 Hz |
| Opstarttijd | ≤6s |
| Digitale video | RAW/YUV |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 34Pin_Connector-interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232/I2C |
| Digitale video-interface | MIPI-CSI |
| Voedingsspanning | 4,5-5,5V |
| Typisch stroomverbruik | 1W |
| Mechanisch | |
| Grootte (inclusief lens) | Met 5 mm lens: 22,6 mm x 22,6 mm x 50 mm (buitendiameter lens Φ37 mm) Met 10 mm lens: 22,6 mm x 22,6 mm x 45,3 mm (buitendiameter lens Φ33 mm) Met 12 mm lens: 22,6 mm x 22,6 mm x 34,5 mm (buitendiameter lens Φ26,6 mm) Met 17 mm lens: 22,6 mm x 22,6 mm x 35,4 mm (buitendiameter lens Φ27 mm) Met 25 mm lens: 22,6 mm x 22,6 mm x 44,2 mm (buitendiameter lens Φ33 mm) Met 35 mm lens: 22,6 mm x 22,6 mm x 50,9 mm (buitendiameter lens Φ43,2 mm) |
| Gewicht (inclusief lens) | 85,5 ± 4,5 g (met 5 mm lens) 70,5 ± 3,6 g (met 10 mm lens) 35,7 ± 2 g (met 12 mm lens) 40,7 ± 2,1 g (met 17 mm lens) 71,0 ± 3,6 g (met 25 mm lens) 110 ± 5,5 g (met 35 mm lens) |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | 5,35 gram, willekeurige trillingen, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | Vaste focus athermisch: 5/10/12/17/25/35 mm |
Industriële toepassingen
De iTL1208 warmtebeeldmodule kan op grote schaal worden gebruikt bij bosbranden, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten en meer.
Ons team
- Diepe technische expertise- Vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infraroodsensortechnologie met sterke capaciteiten op het gebied van chipontwerp, waferfabricage, verpakking en testen, en systeemintegratie
- Gericht op innovatie en praktische implementatie- Toegewijd aan het stimuleren van technologische doorbraken op het gebied van thermische beeldvorming, waarbij voortdurend grenzen worden verlegd op het gebied van NETD, SWaP en bedrijfstemperatuur
- Gediversifieerde productportfolio- Uitgebreid assortiment infrarooddetectiecomponenten, waaronder zowel gekoelde als ongekoelde oplossingen voor verschillende industrieën
- Rigoureuze betrouwbaarheidsvalidatie- Robuust kwaliteitsmanagementsysteem met meerdere testprocedures tijdens de productie om stabiliteit en betrouwbaarheid op lange termijn te garanderen
- Professionele technische ondersteuning- Het engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen en de efficiëntie te verbeteren
Veelgestelde vragen
Wat is een infrarooddetector/warmtebeeldsensor?
Infraroodgolven zijn niet met het menselijk oog waar te nemen. Infrarooddetector/warmtebeeldsensor is een optisch-elektrisch apparaat dat reageert op infraroodstraling en thermische energie en deze omzet in elektrische signalen en vervolgens zichtbare warmtebeelden weergeeft.
Wat is WLP?
WLP verwijst naar een pakket op waferniveau. Het is het proces waarbij een hoogvacuümverpakking rechtstreeks op de gehele MEMS-wafel wordt voltooid en vervolgens wordt gekrast en gesneden om een enkele infraroodsensor te maken. Samen met de metalen behuizing en de keramische behuizing zijn dit de 3 belangrijkste pakketformaten van ongekoelde infrarooddetectoren.
Wat is het voordeel van WLP?
WLP IR-detectoren zijn speciaal ontworpen om te voldoen aan de eisen van miniaturisatie en lage kosten bij de toepassing van infraroodtechnologie op de markt voor consumentenelektronica. Global Sensor Technology, met volumefabricagemogelijkheden, biedt nu een verscheidenheid aan WLP-infraroodmoduleoplossingen om meer nieuwe toepassingen in opkomende markten te stimuleren.
