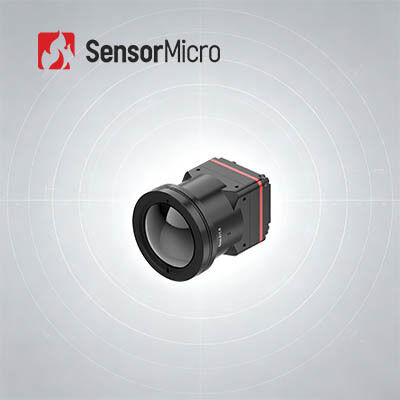

Niet-gekoelde thermische beeldvormingsmodule met 1280x1024 resolutie 8μm pixelpitch en 8~14μm spectraal bereik
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Pixelafstand | 8μm |
|---|---|---|---|
| Framesnelheid | 25/30 Hz | Spectraal bereik | 8~14μm |
| Stroomverbruik | 1W | Typisch NETD | ≤30mK |
| Markeren | Radiometrische Ongekoelde Thermische Weergavemodule,Module van de hommels de Ongekoelde Thermische Weergave,Thermische Camerakern 14um |
||
Productomschrijving
Ongekoelde thermische beeldmodule 1280x1024/8μm Spectraal bereik 8~14μm
De iTL1208 vlaggenschip-megapixel-infraroodcamerakern is gemaakt voor de volgende generatie miniatuur foto-elektrische detectiesystemen en bereikt baanbrekende synergie op het gebied van SWaP-prestaties. Deze prachtig ingekapselde module is voorzien van een hoogwaardige 8μm grootformaat infrarooddetectorchip en bereikt 1280×1024 high-fidelity thermische beeldvorming binnen een minimalistische behuizing van 22,6×22,6×34,5mm en een ultralicht laadvermogen van 35,7g. Met een ultralage 30 mK NETD-classificatie en zelfontwikkelde intelligente beeldoptimalisatie-algoritmen herstelt het volledige spectrum thermische details met uitzonderlijke nauwkeurigheid, zelfs in complexe omgevingen met laag contrast. De iTL1208 is geoptimaliseerd voor draagbare precisie foto-elektrische terminals en onbemande mobiele platformladingen en ondersteunt op maat gemaakte optische configuratie en standaard industriële busprotocolinteractie, waardoor high-end beveiliging, intelligente industriële inspectie en noodresponssystemen voor de openbare veiligheid mogelijk worden gemaakt met betrouwbare infraroodvisiemogelijkheden.
Belangrijkste kenmerken
- Extreem lichtgewicht ontwerp- Compact formaat van 22,6×22,6×34,5 mm en gewicht van 34,5 g (inclusief 12 mm lens); tot de hoogste niveaus van integratie in zijn klasse
- Hoge gevoeligheid, nauwkeurige detectie- Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024, voor fijne details en heldere beelden; typisch NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
- Vereenvoudigde ontwikkeling, snelle integratie- Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen; ondersteunt MIPI CSI-beelduitvoerinterface; Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren |
Gevoelig materiaal:VOx Oplossing:1280×1024 Pixelgrootte:8μm Spectrale respons:8μm ~ 14μm Typische NETD:≤30mK |
| Beeldverwerking |
Digitale framesnelheid:25/30 Hz Opstarttijd:≤6s Digitale video:RAW/YUV Afbeeldingsalgoritme:NUC/3DNR/DNS/DRC/EE Beeldweergave:10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | Modulebediening en videoweergave |
| Elektrisch |
Standaard externe interface:34Pin_Connector-interface: BP04SD-34-0065-R0 Communicatie-interface:TTL-232/I2C Digitale video-interface:MIPI-CSI Voedingsspanning:4,5-5,5V Typisch stroomverbruik:1W |
| Mechanisch |
Grootte (inclusief lens): • Met 5 mm lens: 22,6 mm×22,6 mm×50 mm (buitendiameter lens Φ37 mm) • Met 10 mm lens: 22,6 mm×22,6 mm×45,3 mm (buitendiameter lens Φ33 mm) • Met 12 mm lens: 22,6 mm×22,6 mm×34,5 mm (buitendiameter lens Φ26,6 mm) • Met 17 mm lens: 22,6 mm×22,6 mm×35,4 mm (buitendiameter lens Φ27 mm) • Met 25 mm lens: 22,6 mm×22,6 mm×44,2 mm (buitendiameter lens Φ33 mm) • Met 35 mm lens: 22,6 mm×22,6 mm×50,9 mm (buitendiameter lens Φ43,2 mm) Gewicht (inclusief lens): • 85,5±4,5 g (met 5 mm-lens) • 70,5±3,6 g (met 10 mm-lens) • 35,7 ± 2 g (met 12 mm-lens) • 40,7 ± 2,1 g (met 17 mm-lens) • 71,0 ± 3,6 g (met 25 mm-lens) • 110±5,5 g (met 35 mm-lens) |
| Aanpassingsvermogen aan het milieu |
Bedrijfstemperatuur:-40℃~+70℃ Opslagtemperatuur:-45℃~+85℃ Vochtigheid:5%~95%, niet-condenserend Trillingen:5,35 gram, willekeurige trillingen, 3 assen Invloed:Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer Certificering:ROHS2.0/BEREIK Optische lens:Vaste focus athermisch: 5/10/12/17/25/35 mm |
Industriële toepassingen
De iTL1208 warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Productvoordelen
Rijke productvariatie- Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.
Uitstekende prestaties- Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.
Eenvoudige integratie- Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.
Veelgestelde vragen
In welke industrieën worden Focal Plane Array-infrarooddetectoren gebruikt?
Infraroodbrandpuntsvlakdetector is het kernonderdeel van een warmtebeeldsysteem en is de sleutel voor het detecteren, identificeren en analyseren van infraroodinformatie van objecten. Het heeft een breed scala aan toepassingen in het verkeer, inspectie, veiligheidsmonitoring, meteorologie, geneeskunde en andere industrieën.
Wat zijn de kenmerken van een gekoelde en ongekoelde infraroodbrandpuntsvlakdetector?
Infraroodbrandpuntsvlakdetectoren kunnen worden onderverdeeld in een gekoelde infraroodbrandpuntsvlakdetector en een ongekoelde infraroodbrandpuntsvlakdetector. Gekoelde infrarooddetector werkt in een vacuümomgeving met lage temperatuur en hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden, terwijl ongekoelde infraroodbrandpuntsvlakdetector geen cryogene omgeving nodig heeft en bij kamertemperatuur kan werken.
