HD 1280x1024 resolutie Thermal Imaging Module met 8μm Pixel Size en 30mK Thermische Gevoeligheid voor nauwkeurige detectie

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities L/C, T/T
Productdetails
Typisch NETD ≤30mK Stroomverbruik 1W
Spectraal bereik 8~14μm Framesnelheid 25/30 Hz
Pixelafstand 12μm Oplossing 1280x1024
Markeren

Thermische Beeldvormingsmodule 640x512

,

Industriële Thermische Beeldvormingsmodule 12um

,

Thermografie LWIR Camera Core
Laat een bericht achter
Productomschrijving
HD-warmtebeeldmodule 1280x1024/8μm voor bosbrandbestrijding
Productoverzicht

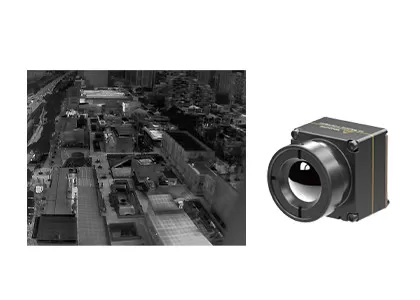

De iTL1208 is een hoog geïntegreerde 8μm megapixel infraroodcamera-kern die speciaal is ontworpen voor SWaP-gevoelige mobiele toepassingen.7 g met een 12 mm lens, biedt 1280×1024 HD thermische beeldvorming en 30mK hoge thermische gevoeligheid. Met MIPI CSI-interface, RAW / YUV dubbele uitgang en seriële / I2C controle,Deze eenvoudig te integreren module is ideaal voor handheld, beveiligings-, industriële, brandweer- en reddingswarmtebeeldapparatuur.
Hoofdkenmerken
Extreme lichtgewicht ontwerp
  • Compacte afmetingen van 22,6 × 22,6 × 34,5 mm en gewicht van 34,5 g (inclusief 12 mm lens)
  • Onder de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
  • 8 μm ultra-kleine pixelgrootte met een resolutie van 1280×1024, met fijne details en heldere beelden
  • Typische NETD ≤ 30mK, waardoor subtiele temperatuurverschillen betrouwbaar kunnen worden gedetecteerd
Vergemakkelijkte ontwikkeling, snelle integratie
  • Meerdere optische lensopties beschikbaar om aan verschillende toepassingsvereisten te voldoen
  • Ondersteunt MIPI CSI-afbeeldingsinterface
  • RAW- en YUV-afbeeldingsgegevensuitgang, met besturing via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 1280×1024
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25/30 Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
PC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/I2C
Digitale video-interface MIPI-CSI
Voedingsspanning 4.5-5.5V
Typisch energieverbruik 1W
Mechanische apparatuur
Grootte (inclusief lens) Met 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm)
Met een lens van 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (lens met buitendiameter Φ33 mm)
Met 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameter Φ26,6 mm)
Met een lens van 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (lens met buitendiameter Φ27 mm)
Met 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm)
Met 35 mm-lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiachter Φ43,2 mm)
Gewicht (inclusief lens) 85.5±4,5 g (met 5 mm lens)
70.5±3,6 g (met 10 mm lens)
35.7±2 g (met 12 mm lens)
40.7±2,1 g (met een lens van 17 mm)
71.0±3,6 g (met 25 mm lens)
110±5,5 g (met 35 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer
Certificering RoHS2.0/REACH
Optische lens Vaste scherpstelling Athermal: 5/10/12/17/25/35mm
Industriële toepassingen
De iTL1208 thermische beeldvorming module kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en meer.
Op maat gemaakte diensten
  • Product aanpassing:Aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de branche
  • Technische ondersteuning en opleiding ter plaatse:Voorzien van kernklanten met praktische installatie van het systeem en operationele opleiding
  • Gezamenlijke innovatie voor nieuwe producten en markten:Samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve niet-invasieve diagnostische methode die gebaseerd is op het detecteren van de oppervlaktetemperatuur van objecten.De infraroodstraling (IR) die door een object wordt uitgezonden, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
Waarvoor kan infraroodthermografie worden gebruikt?
Infrarood thermische beeldvorming kan worden gebruikt om huizen te inspecteren, structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren en nog veel meer te bepalen.
Wat zijn de voordelen van infraroodthermografie?
Voor niet-destructieve tests:
  • Eenvoudig te testen en snel te reageren zonder schade
  • Bespaart kosten, verhoogt de werkdoeltreffendheid, vermindert de afschrijving van personeel en apparatuur
Voor medische thermografie:
  • Zeer efficiënt om verborgen problemen in het menselijk lichaam te vinden.
  • 100% veilig zonder straling en pijn.
  • Ideaal hulpmiddel voor vroege gezondheidsscreening
