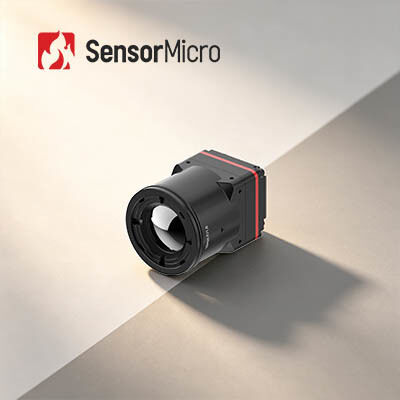

HD 1280x1024 resolutie Thermal Imaging Module met 8μm Pixel Size en 30mK Thermische Gevoeligheid voor nauwkeurige detectie

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities L/C, T/T
Productdetails
Typisch NETD ≤30mK Stroomverbruik 1W
Spectraal bereik 8~14μm Framesnelheid 25/30 Hz
Pixelafstand 12μm Oplossing 1280x1024
Markeren

De Module 640x512 van de hommels Thermische Weergave

,

Industriële Thermische Weergavemodule 12uM

,

De Camerakern van thermografielwir
Laat een bericht achter
Productomschrijving
HD-warmtebeeldmodule 1280x1024/8μm voor bosbrandbestrijding
Productoverzicht
De iTL1208 is een infraroodcamerakern met hoge integratie en 8 μm megapixels, speciaal ontworpen voor SWaP-gevoelige mobiele toepassingen. Met compacte afmetingen van 22,6 x 22,6 x 34,5 mm en een gewicht van slechts 35,7 g met een lens van 12 mm, levert hij 1280 x 1024 HD-warmtebeelden en een hoge thermische gevoeligheid van 30 mK. Met een MIPI CSI-interface, dubbele RAW/YUV-uitgang en seriële/I2C-besturing is deze eenvoudig te integreren module ideaal voor draagbare, beveiligings-, industriële, brandbestrijdings- en reddingswarmtebeeldapparatuur.
Belangrijkste kenmerken
Extreem lichtgewicht ontwerp
  • Compact formaat van 22,6×22,6×34,5 mm en gewicht van 34,5 g (inclusief 12 mm lens)
  • Een van de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
  • Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024, voor fijne details en heldere beelden
  • Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
Vereenvoudigde ontwikkeling, snelle integratie
  • Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
  • Ondersteunt MIPI CSI-beelduitvoerinterface
  • Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 1280×1024
Pixelgrootte 8μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Digitale framesnelheid 25/30 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
PC-software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 34Pin_Connector-interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/I2C
Digitale video-interface MIPI-CSI
Voedingsspanning 4,5-5,5V
Typisch stroomverbruik 1W
Mechanisch
Grootte (inclusief lens) Met 5 mm lens: 22,6 mm x 22,6 mm x 50 mm (buitendiameter lens Φ37 mm)
Met 10 mm lens: 22,6 mm x 22,6 mm x 45,3 mm (buitendiameter lens Φ33 mm)
Met 12 mm lens: 22,6 mm x 22,6 mm x 34,5 mm (buitendiameter lens Φ26,6 mm)
Met 17 mm lens: 22,6 mm x 22,6 mm x 35,4 mm (buitendiameter lens Φ27 mm)
Met 25 mm lens: 22,6 mm x 22,6 mm x 44,2 mm (buitendiameter lens Φ33 mm)
Met 35 mm lens: 22,6 mm x 22,6 mm x 50,9 mm (buitendiameter lens Φ43,2 mm)
Gewicht (inclusief lens) 85,5 ± 4,5 g (met 5 mm-lens)
70,5 ± 3,6 g (met 10 mm-lens)
35,7 ± 2 g (met 12 mm-lens)
40,7 ± 2,1 g (met 17 mm-lens)
71,0 ± 3,6 g (met 25 mm-lens)
110 ± 5,5 g (met 35 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 5/10/12/17/25/35 mm
Industriële toepassingen
De iTL1208 warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten en meer.
Aangepaste diensten
  • Productaanpassing:Pas configuraties aan en pas algoritmen aan om aan branchespecifieke vereisten te voldoen
  • Technische ondersteuning en training op locatie:Voorzie kernklanten van praktische systeemconfiguratie en operationele training
  • Gezamenlijke innovatie voor nieuwe producten en markten:Werk samen met klanten om samen innovatieve infraroodtoepassingsoplossingen te ontwikkelen
Veelgestelde vragen
Wat is infraroodthermografie?
Thermografie is een nieuwe en effectieve niet-invasieve diagnostische methode gebaseerd op detectie van de oppervlaktetemperatuur van objecten. De door een object uitgezonden infraroodstraling (IR) wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
Waarvoor kan infraroodthermografie worden gebruikt?
Infrarood thermische beeldvorming kan worden gebruikt om huisinspecties uit te voeren, structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren vast te stellen, en nog veel meer.
Wat zijn de voordelen van infraroodthermografie?
Voor niet-destructief onderzoek:
  • Eenvoudig te testen en snel te reageren zonder schade
  • Bespaart kosten, verhoogt de werkefficiëntie, vermindert de afschrijving van mankracht en apparatuur
Voor medische thermografie:
  • Zeer efficiënt voor het opsporen van verborgen problemen in het menselijk lichaam
  • 100% veilig zonder straling en pijn
  • Ideaal hulpmiddel voor vroege gezondheidsscreening
