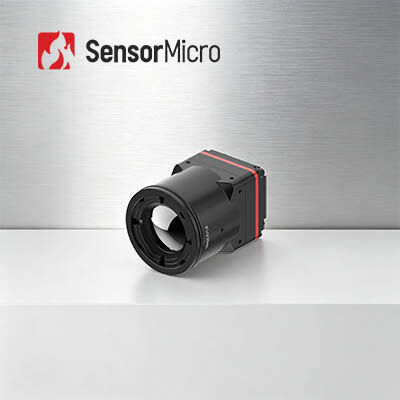

Ultraheldere LWIR-infraroodcameramodule met een resolutie van 1280 x 1024 met een pixelpitch van 8 μm en ≤30 mK NETD
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Pixelafstand | 8μm | Oplossing | 1280x1024 |
|---|---|---|---|
| Stroomverbruik | 1W | Spectraal bereik | 8~14μm |
| Typisch NETD | ≤30mK | Framesnelheid | 25/30 Hz |
| Markeren | Infrarode de Cameramodule 640x512 van LWIR,De scherpe Module van de Thermische Weergave Infrarode Camera,12uM Kern van de hommels de Thermische Camera |
||
Productomschrijving
Ultrahelder thermisch beeldvormend LWIR-infraroodcameramodule 1280x1024/8μm
Productoverzicht
De iTL1208 megapixel infraroodcamera kern herdefinieert SWaP optimalisatie voor moderne thermische visie hardware.5 mm kleine afmetingen, het hoogste niveau van integratie onder peer-megapixel infraroodmodules.1280×1024 full megapixel resolutie en ≤30mK ultra-lage NETD spot kleine temperatuurverschillen die onzichtbaar zijn voor gewone thermische camera's• moeiteloze implementatie: compatibiliteit met verschillende lenzen, universele MIPI-uitvoer, dubbele RAW/YUV-gegevensmodus en dual-channel controleprotocollen.Verbeter je thermische apparaten met de iTL1208 voor superieure prestaties in de bewaking, industriële proeven en noodscenario's.
Hoofdkenmerken
- Extreme lichtgewicht ontwerp
- Compact met een afmeting van 22,6 × 22,6 × 34,5 mm en een gewicht van 34,5 g (inclusief een lens van 12 mm)
- Onder de hoogste niveaus van integratie in zijn klasse
- Hoge gevoeligheid, nauwkeurige detectie
- 8 μm ultra-kleine pixelgrootte met een resolutie van 1280 × 1024, met fijne details en heldere beelden
- Typische NETD ≤ 30mK, waardoor subtiele temperatuurverschillen betrouwbaar kunnen worden gedetecteerd
- Vergemakkelijkte ontwikkeling, snelle integratie
- Meerdere optische lensopties beschikbaar om aan verschillende toepassingsvereisten te voldoen
- Ondersteunt MIPI CSI-afbeeldingsinterface
- RAW- en YUV-afbeeldingsgegevensuitgang, met besturing via seriële poort/I2C
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 1280×1024 |
| Pixelgrootte | 8 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30 Hz |
| Starttijd | ≤ 6 s |
| Digitale video | RAW/YUV |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| PC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232/I2C |
| Digitale video-interface | MIPI-CSI |
| Voedingsspanning | 4.5-5.5V |
| Typisch energieverbruik | 1W |
| Mechanische apparatuur | |
| Grootte (inclusief lens) | Met 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm) Met een lens van 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (lens met buitendiameter Φ33 mm) Met 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameterΦ26,6 mm) Met een lens van 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (lens met buitendiameter Φ27 mm) Met 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm) Met 35 mm-lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiachter Φ43,2 mm) |
| Gewicht (inclusief lens) | 85.5±4,5 g (met 5 mm lens) 70.5±3,6 g (met 10 mm lens) 35.7±2 g (met 12 mm lens) 40.7±2,1 g (met een lens van 17 mm) 71.0±3,6 g (met 25 mm lens) 110±5,5 g (met 35 mm lens) |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | 5.35 grams, willekeurige trillingen, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | Vaste scherpstelling Athermal: 5/10/12/17/25/35mm |
Industriële toepassingen
De iTL1208 thermische beeldvorming module kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten, enz.
Een gestandaardiseerde dienst
- Volledige documentatie:Producthandleidingen, installatiegids en selectieverwijzingen.
- Ontwikkelings- en testhulp:Geïntegreerd testen van monsters, evaluatie van prestaties en verificatie van parameters makkelijk gemaakt.
- Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
1Hoe kies ik de juiste infrarood-detectorresolutie?
Het hangt af van de werkelijke behoeften en toepassingen van uw producten, en de prijs is ook een factor die moet worden overwogen.U kunt kiezen voor de infrarood detector met lage resolutie, zoals 120x90, 256x192, 384x288. Als u een zeer helder beeld nodig heeft voor speciale doeleinden, zoals afstandsbewaking, kunt u kiezen voor een hoge resolutie infrarood detector van 1280x1024.
2Hoe kies ik de juiste pseudo-kleur voor thermische beeldvorming?
- Het grijze wit is beter geschikt voor het doelwit met een klein temperatuurverschil
- Het rood en blauw is beter geschikt voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaard kleurenpalet van de elektriciteitsindustrie.
Let op: het maakt niet uit welk palet u kiest, de thermische temperatuur zal helemaal niet veranderen.
3Hoe kies ik een geschikt infrarood thermisch cameraobjectief?
- Standaard objectief kan normale doelen met de juiste afstand te bereiken
- Voor de teleobjectief, is het geschikt voor doelwitten die relatief klein zijn en moeten worden bekeken van een lange afstand
- Om objecten op korte afstand beter te zien, is een groothoeklens beter.
- Macro-lens is voor het zien van zeer dun doelwit met een korte afstand, zoals chip circuit.
