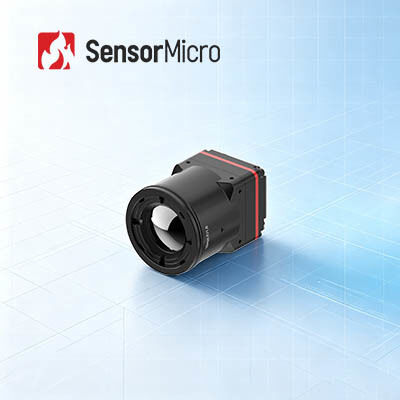

Ongekoelde LWIR-thermische module met een resolutie van 1280x1024 en 8μm Pixel Pitch VOx-microbolometer
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Stroomverbruik | 1W | Spectraal bereik | 8~14μm |
|---|---|---|---|
| Pixelafstand | 8μm | Typisch NETD | ≤30mK |
| Oplossing | 1280x1024 | Framesnelheid | 25/30 Hz |
| Markeren | Hommels Ongekoelde LWIR Thermische Module,De Thermische Module van VOxmicrobolometer LWIR,Thermische de Camerakern 12uM van LWIR |
||
Productomschrijving
Ongekoelde LWIR-thermische module met 1280x1024/8μm VOx-microbolometer
Productoverzicht
De iTL1208 is ontworpen om de R&D-cyclus en integratieproblemen te verminderen en is een plug-and-play megapixel-infraroodcamerakern die is geoptimaliseerd voor snelle ingebedde ontwikkeling. Deze ultraminiatuurmodule (22,6 x 22,6 x 34,5 mm, 35,7 g met 12 mm lens) maakt gebruik van een 8 μm 1280 x 1024 infrarooddetector met hoge resolutie en handhaaft een lage NETD van 30 mK voor stabiele uitvoer van hoge kwaliteit.
We vereenvoudigen de hele integratieworkflow: er zijn meerdere verwisselbare optische lensopties beschikbaar om te voldoen aan verschillende kijkhoekvereisten; mainstream MIPI CSI-interface garandeert snelle videotransmissie; zowel originele RAW-thermische gegevens als YUV-gecodeerde gegevensuitvoer ondersteunen de ontwikkeling van secundaire algoritmen. Gebruikers kunnen alle cameraparameters gemakkelijk configureren via de standaard seriële poort of I2C-busbesturing. De meest kosteneffectieve thermische kern voor ingenieursteams die draagbare en mobiele eindproducten voor thermische beeldvorming ontwikkelen.
Belangrijkste kenmerken
Extreem lichtgewicht ontwerp
- Compact formaat van 22,6 x 22,6 x 34,5 mm en een gewicht van 34,5 g (inclusief een 12 mm-lens)
- Een van de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
- Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280 x 1024, voor fijne details en heldere beelden
- Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
Vereenvoudigde ontwikkeling, snelle integratie
- Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
- Ondersteunt MIPI CSI-beelduitvoerinterface
- Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren | Gevoelig materiaal: VOx |
| Resolutie: 1280×1024 | |
| Pixelgrootte: 8 μm | |
| Spectrale respons: 8 μm ~ 14 μm | |
| Typische NETD: ≤30mK | |
| Beeldverwerking | Digitale framesnelheid: 25/30 Hz |
| Opstarttijd: ≤6s | |
| Digitale video: RAW/YUV | |
| Afbeeldingsalgoritme: NUC/3DNR/DNS/DRC/EE | |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | PC-software: modulebesturing en videoweergave |
| Elektrisch | Standaard externe interface: 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface: TTL-232/I2C | |
| Digitale video-interface: MIPI-CSI | |
| Voedingsspanning: 4,5-5,5V | |
| Typisch stroomverbruik | 1W |
| Mechanisch - Maat (inclusief lens) | Met 5 mm lens: 22,6 mm x 22,6 mm x 50 mm (buitendiameter lens Φ37 mm) |
| Met 10 mm lens: 22,6 mm x 22,6 mm x 45,3 mm (buitendiameter lens Φ33 mm) | |
| Met 12 mm lens: 22,6 mm x 22,6 mm x 34,5 mm (buitendiameter lens Φ26,6 mm) | |
| Met 17 mm lens: 22,6 mm x 22,6 mm x 35,4 mm (buitendiameter lens Φ27 mm) | |
| Met 25 mm lens: 22,6 mm x 22,6 mm x 44,2 mm (buitendiameter lens Φ33 mm) | |
| Met 35 mm lens: 22,6 mm x 22,6 mm x 50,9 mm (buitendiameter lens Φ43,2 mm) | |
| Mechanisch - Gewicht (inclusief lens) | 85,5 ± 4,5 g (met 5 mm-lens) |
| 70,5 ± 3,6 g (met 10 mm-lens) | |
| 35,7 ± 2 g (met 12 mm-lens) | |
| 40,7 ± 2,1 g (met 17 mm-lens) | |
| 71,0 ± 3,6 g (met 25 mm-lens) | |
| 110 ± 5,5 g (met 35 mm-lens) | |
| Aanpassingsvermogen aan het milieu | Bedrijfstemperatuur: -40℃~+70℃ |
| Opslagtemperatuur: -45℃~+85℃ | |
| Vochtigheid: 5%~95%, niet-condenserend | |
| Trillingen: 5,35 gram, willekeurige trillingen, 3 assen | |
| Impact: halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer | |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | Vaste focus athermisch: 5/10/12/17/25/35 mm |
Industriële toepassingen
De iTL1208 warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Gestandaardiseerde dienstverlening
- Volledige documentatie:Producthandleidingen, installatiehandleidingen en selectiereferenties. Ga aan de slag zonder giswerk.
- Hulp bij ontwikkeling en testen:Voorbeeldgeïntegreerd testen, prestatie-evaluatie en parameterverificatie eenvoudig gemaakt.
- Geavanceerde ontwikkelaarstoolkit:SDK's, API's, algoritmen en foutopsporingstools voor diepgaande integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning: snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde vragen
In welke industrieën kunnen de infrarooddetectoren/thermische camerakernen worden gebruikt?
SensorMicro infrarooddetectoren / thermische camerakernen worden veel gebruikt in veel industrieën, zoals:
- Thermografie: energieonderhoud, machinevisie, HVAC van gebouwen, metallurgische petrochemie, voorspellend onderhoud, epidemische preventie
- Beveiliging en monitoring: veilige stad, infrastructuurmonitoring, grensbeveiliging, maritieme cruises, mijnveiligheid
- Brandbestrijding en redding: bosbrandpreventie, brandpreventie, opsporing en redding
- Persoonlijke visie: vrijetijdsbesteding buitenshuis, dierenobservatie, handhavingspatrouille
- ADAS: Autonoom rijden, Geavanceerd bestuurdersassistentiesysteem, Speciale voertuigen
- AIoT: Smart Home, Intelligente Hardware, Smart Care, Robots
- Anderen: verbeterd vluchtzichtsysteem, gasdetectie, landbouw en graanweide, wetenschappelijk onderzoek
