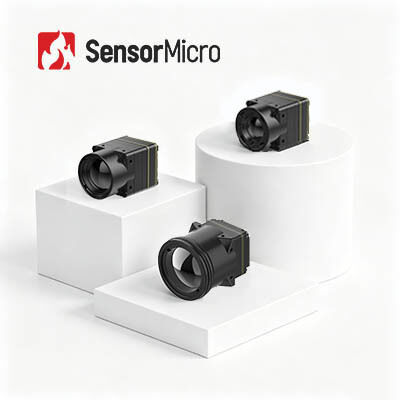

Kleine ongekoelde thermische camera-module met resolutie 640x512 8μm pixel pitch en ≤30mK NETD-gevoeligheid

  • Tiny Uncooled Thermal Camera Module with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Sensitivity
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL608
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 Stroomverbruik 0,4 W
Framesnelheid 30/50 Hz Spectraal bereik 8~14μm
Typisch NETD ≤30mK Pixelafstand 8μm
Markeren

Typische Ongekoelde Thermische Cameramodule

,

Module van de hommels de Ongekoelde Thermische Camera

,

Hommel Thermische Camera 640x512
Laat een bericht achter
Productomschrijving
Kleine, ongekoelde thermische cameramodule 640x512/8μm NETD 30mk
Productoverzicht

Klein van formaat, krachtig qua prestaties: maak kennis met de iTL608 miniatuur thermische camerakern! Deze warmtebeeldmodule ter grootte van een duim weegt slechts 6,7 gram, heeft ultracompacte afmetingen en eersteklas integratie voor de inbouw van draagbare apparaten. Met een professionele VOx-detector, een scherpe resolutie van 640 x 512 en een ultrahoge gevoeligheid van ≤30 mK, detecteert hij subtiele temperatuurverschillen die onzichtbaar zijn voor het blote oog. Geniet van een snelle opstarttijd van 6 seconden, soepele dubbele framesnelheden en intelligente NUC- en 3DNR-beeldverbetering voor onberispelijke thermische beelden. Hij is robuust gebouwd om stabiel te kunnen werken van -40°C tot +70°C en ondersteunt veelzijdige interface-opties en flexibele ontwikkeling, perfect passende draagbare warmtebeeldcamera's, beveiligingsbewaking en nachtzichttoepassingen die de hele dag duren.

Belangrijkste kenmerken
Extreem lichtgewicht ontwerp
  • Compact formaat van 13 × 13 × 18,3 mm en een gewicht van 6,7 ±1,5 g (inclusief een lens van 6 mm)
  • Een van de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
  • Ultrakleine pixelgrootte van 8 μm met een resolutie van 640 × 512, voor fijne details en heldere beelden
  • Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
Vereenvoudigde ontwikkeling, snelle integratie
  • Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
  • Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI/USB 2.0/BT.656
  • Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
Model iTL608
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 640×512
Pixelgrootte 8μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Digitale framesnelheid 30/50 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
Software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 34Pin_Connector-interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/USB2.0/I2C
Digitale video-interface MIPI/USB2.0/BT.656
Voedingsspanning 4-5,5V
Typisch stroomverbruik 0,4 W
Mechanisch
Grootte (inclusief lens) Met 6 mm lens: 13 × 13 × 18,3 mm (buitendiameter lens Φ12,3 mm)
Met 8,7 mm lens: 13 × 13 × 19,8 mm (buitendiameter lens Φ15,6 mm)
Met 16,7 mm lens: 13 × 13 × 27,9 mm (buitendiameter lens Φ22,2 mm)
Met 30 mm lens: 13 × 13 × 39 mm (buitendiameter lens Φ36 mm)
Gewicht (inclusief lens) 6,7 ± 1,5 g (lens van 6 mm)
7,5 ± 1,5 g (8,7 mm-lens)
17 ± 1,5 g (16,7 mm-lens)
42,7 ± 1,5 g (30 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 6/8,7/16,7/30 mm
Industriële toepassingen
De iTL608 warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
One-stop warmtebeeldoplossingen
  • Hoge gevoeligheid en uitstekende prestaties
  • Toonaangevende technologie in de infraroodindustrie
  • Diverse infrarood detectoren verkrijgbaar
  • Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
  • Volumeproductie om een ​​snelle levering te garanderen
  • Drie productielijnen met een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
1. Kun je thermische beeldvorming blokkeren?

In de meeste gevallen is dat niet mogelijk. Maar infraroodstralen kunnen niet door muren dringen, en ook het glas kan IR blokkeren. Als u dus niet gedetecteerd wilt worden, kunt u zich achter glas of muren verstoppen om de warmtebeelden te blokkeren.

2. Pseudokleur - Lava

In de lava-pseudokleur geeft het wit een hoge temperatuur aan en donkerrood een lage temperatuur. Het hele palet maakt gebruik van warme kleuren. Voor doelen met ultrahoge temperaturen komt dit meer overeen met het menselijke visuele zicht.

3. Wat is DRI-bereik?

Het is een manier om de afstand te meten waarop een infrarooddetector een beeld van een specifiek doel kan produceren en kan worden onderverdeeld in detectiebereik, herkenningsbereik en identificatiebereik.

D (Detectie): vermogen om een ​​object van de achtergrond te onderscheiden
R (Herkenning): vermogen om de objectklasse te classificeren (dier, mens, voertuig, boot …)
I (Identificatie): vermogen om het object in details te beschrijven (een man met een hoed, een hert, een jeep …)

Volgens de criteria van Johnson is, wanneer de waarschijnlijkheid dat details van het doel zichtbaar zijn op de DRI-afstand 50%, het minimale aantallijnparen van het doel 1:3:6 (of 1:4:8), en het overeenkomstige minimumaantal pixels 2:6:12 (of 2:8:16).

Aangenomen dat de doeldiameter H is, de brandpuntsafstand f, de pixelgrootte d en het aantal lijnparen n is, dan is de kijkafstand L=H×f/(2n×d)
