Typische Ongekoelde Thermische Cameramodule 640x512 30Hz NETD 40mk voor Hommels
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,7 W |
---|---|---|---|
Spectraalgebied | 8~14μm | Pixelhoogte | 12μm |
Typische NETD | ≤40mk | Frame rate | 30Hz |
Hoog licht | Typische Ongekoelde Thermische Cameramodule,Module van de hommels de Ongekoelde Thermische Camera,Hommel Thermische Camera 640x512 |

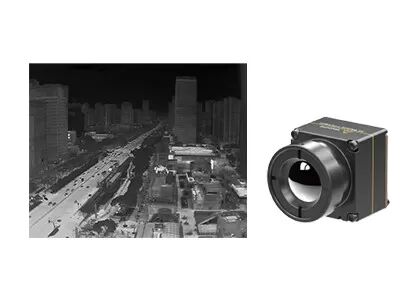

Ongekoelde 640x512 12μm Thermische Cameramodule voor Hommels Typische NETD≤40mk
De infrarode de camerakern van iTL612R integreert van het het wafeltjeniveau van 640x512/het pakket (WLP) infrarode thermische detector 12μm. Het is een ongekoelde radiometrische de thermische weergavemodule van LWIR voor hommels met spectrale waaier van 8 tot 14μm.
iTL612 de thermische eigenschappen van de cameramodule in scherpe en kernachtige beeldpresentatie, compacte grootte en lage kosten. Georiënteerd voor volledig geoptimaliseerd Ruilmiddel, verstrekt de ongekoelde thermische module van iTL612R een betrouwbare oplossing voor infrarode systeemintegratie met beperkte ruimte. Zijn compacte structuur heeft hoogste niveau van dezelfde specificatiemodule bereikt. Het heeft ook een facultatieve thermografische functie met metingswaaier van -20℃~550 ℃ voor industriële temperatuurmeting.
De thermische module van iTL612 wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.
Compact & Lichtgewichtontwerp
• Grootte: 21mm×22.3mm×27.3mm (met 9.1mm lens)
• Gewicht: 20.8g±1.5g (met 9.1mm lens)
• Lage machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole
Model | iTL612/R |
De Detectorprestaties van IRL | |
Gevoelig Materiaal | Vanadiumoxyde |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | ≤40mk |
Beeldverwerking | |
Framesnelheid | 30Hz |
Starttijd | 5s |
Digitale Video | RAW/YUV/BT656 |
Beeldalgoritme | Niet-uniformiteitscorrectie (NUC) 3D Lawaaivermindering (3DNR) DE-lawaai (DNS) Dynamisch bereikcompressie (DRC) Randverhoging (EE) |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
PC-Software | |
ICC Software | Modulecontrole & Videovertoning |
Elektrospecificaties | |
Standaard Externe Interface | 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje) |
USB-Uitbreidingsraad | Type-c |
Communicatie Interface | RS232-TTL/USB2.0 |
Digitale Videointerface | CMOS8/USB2.0 |
Leveringsvoltage | 3.3V±0.1V VDC |
Typische Machtsconsumptie | 0.7W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~+50°C |
De Waaier van de temperatuurmeting | -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±3°C of ±3% (@23℃±3℃) |
Regionale Temperatuurmeting | Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur |
SDK | Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Grootte (mm) | 21×22.3×27.3 (met 9.1mm Lens) |
Gewicht | 20.8g±1.5g (met 9.1mm Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40°C~+70°C |
Opslagtemperatuur | -45°C~+85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Certificaten | ROHS2.0/REACH |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 9.1mm |
De de thermische weergavemodule van iTL612/R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
1. Kunt u thermische weergave blokkeren?
In de meeste gevallen, kunt u niet. Maar de infrarode stralen kunnen geen muren doordringen, en ook kan het glas IRL blokkeren. Zo, als u niet wilt worden ontdekt, kunt u achter glas of muren verbergen om de thermische weergave te blokkeren.
2. Pseudokleur - Lava
In de Lava pseudokleur, wijst het wit op op hoge temperatuur en donkerrood wijst op lage temperatuur. Zijn volledig palet gebruikt warme kleuren. Voor doelstellingen met ultrahoge temperatuur, is het meer overeenkomstig het menselijke visuele bekijken.
3. Wat is DRI-Waaier?
Het is een middel om de afstand te meten waarbij een infrarode detector een beeld van specifiek doel kan veroorzaken en in opsporingswaaier, erkenningswaaier, identificatiewaaier kan worden verdeeld.
D (Opsporing): capaciteit om een voorwerp van de achtergrond te onderscheiden
R (Erkenning): capaciteit om de objectklasse (dier, mens, voertuig, boot…) te classificeren
I (Identificatie): capaciteit om het voorwerp in detail te beschrijven (een mens met een hoed, een hert, een Jeep…)
Volgens de criteria van Johnson, wanneer de waarschijnlijkheid van doeldetail zichtbaar bij de DRI-afstand 50% is, is de minimumparen van de aantallijn van het doel 1:3: 6 (of 1:4: 8), en het overeenkomstige minimumaantal pixel is 2:6: 12 (of 2:8: 16).
Veronderstellend dat de doeldiameter H is, is de brandpuntsafstand F, is de pixelgrootte D, en het aantal lijnparen is n, toen de meningsafstand L=H×f/(2n×d)
