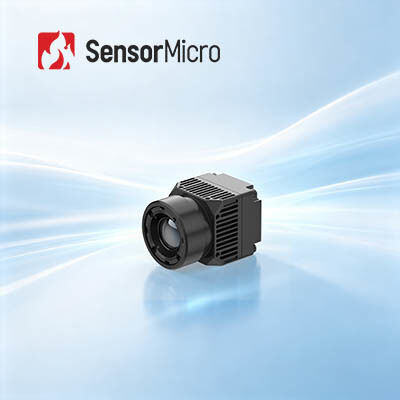

640x512 Resolutie 8μm Pixel Pitch Uncooled Infrarood Camera Module met typische NETD 30mk voor medische diagnose
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | RoHS; Reach |
| Modelnummer | iHA608W |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512 | Stroomverbruik | 0.6W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| Typisch NETD | ≤30mK | Framesnelheid | 25 Hz |
| Markeren | Ongekoelde Infrarode Cameramodule,384x288 ongekoelde Infrarode Cameramodule,Typische Thermische de Camerakern van NETD 50mk |
||
Productomschrijving
640x512/8μm Ongekoelde Infrarood Camera Module Typische NETD 30mk Voor Medische Diagnose
Productoverzicht
Model iHA608W integreert ApexCore 640 * 512 ongekoelde infrarooddetector met 8μm pixel pitch, optimaal ontwikkeld voor contactloze biometrische temperatuurmeting met een meetprecisie van ±0.5℃. Aangepaste medische beeldverwerkingsfirmware is ingebouwd om de granulariteit van thermische beelden te optimaliseren, de realtime thermische distributie van het doel te reconstrueren en de authenticiteit en stabiliteit van gemeten temperatuurwaarden te waarborgen.
De 8μm mini pixel lay-out vermindert het modulevolume en de structurele afmetingen aanzienlijk. Dubbele interfaces, waaronder Type-C video-uitgang en USB2.0 datacommunicatie, zijn gereserveerd om de cycli voor systeemintegratie te verkorten. Toepasselijke scenario's omvatten klinische medische diagnose, massale ziekte screening, temperatuur acquisitie in de veehouderij en biomonitoring taken.
Belangrijkste Kenmerken
Nauwkeurige Meting, Vloeiende Beeldvorming
• Ontwikkeld voor contactloze biologische temperatuurdetectie, met een hoge meetnauwkeurigheid van ±0.5℃
• Gekoppeld aan een medische lens en exclusieve medische beeldverwerkingsalgoritmen voor scherpere thermische beelden
Ultra-Compacte Module voor Eenvoudige Integratie
• Gebruikt een 8μm ApexCore kleine-pixel infrarooddetector om de module structuur te miniaturiseren
• Meet slechts 21*21*31,5 mm met een gewicht van 25±2 g, perfect passend bij diverse compacte apparaten
Efficiënte Systeemintegratie en Verminderde Ontwikkelingscomplexiteit
• Standaard Type-C + USB2.0 interfaces voor snellere integratie
• Windows / Android / Linux SDK aangeboden om ontwikkelingswerk te vereenvoudigen
Productspecificaties
| Model | iHA608W |
|---|---|
| IR Detector Indicatoren | |
| Gevoelig Materiaal | Vox |
| Resolutie | 640*512 |
| Pixel Grootte | 8μm |
| Spectrale Respons | 8μm ~14μm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 25Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW/YUV/TMP |
| Beeld Algoritme | NUC/3DNR/DNS/DRC/EE |
| Beeld Weergave | Medische Kleur/ pseudo-kleur |
| PC Software | |
| Software | Module Controle & Videoweergave |
| Temperatuurmeting | |
| Werktemperatuur | 10°C ~ +50°C |
| Meetbereik | 32℃ ~ +42℃ |
| Meetnauwkeurigheid | ±0.5℃ na 2 minuten opstarten (Wanneer het doel temperatuurbereik 32~42℃ is, en de omgevingstemperatuur 23±3℃ is) |
| Meetafstand | 0,5m tot 5m, en temperatuurmetingen op verschillende afstanden kunnen worden bereikt via de SDK |
| SDK | SDK's voor Windows/Android/Linux zijn beschikbaar Mogelijk maken van videostream analyse, module controle, uitgebreide array temperatuurmeting, temperatuur beeldvorming, temperatuur venster instelling, en integratie van meerdere apparaten |
| Elektrisch | |
| Standaard Externe Interface | USB(TYPE-C) |
| Communicatie Interface | USB |
| Digitale Video Interface | USB2.0 |
| Voedingsspanning | 5V±0.5 |
| Typisch Stroomverbruik | 0.6W |
| Optische lens | |
| Brandpuntsafstand | 4mm |
| Lens Type | Vaste Focus Athermal |
| F# | 1 |
| FOV (H*V) | 69.2°*55.4° |
| Fysieke Afmetingen | |
| Afmeting (mm) | 21mm*21mm*31.5mm (Met 4mm Lens) |
| Gewicht (g) | 25g±2 (Met 4mm Lens) |
| Milieu Aanpassingsvermogen | |
| Bedrijfstemperatuur | -10℃～+50℃ |
| Opslagtemperatuur | -45℃～+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trilling | 5.35grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40g/11ms, Schokrichting 3-assig, 6-richtingen |
| ESD | Contact Ontlading: 6KV Lucht Ontlading: 8KV |
| Certificering | |
| Milieubescherming | ROHS2.0/REACH |
Industriële Toepassingen
De iHA608W thermische module zal naar verwachting op dit moment en in de toekomst breed worden toegepast op de gebieden van Ziekte Screening, Traditionele Chinese Geneeskunde Fysiotherapie, Gezondheidscontrole, Revalidatie, etc.
Product Portfolio Voordelen
Divers Product Portfolio
Een breed scala aan productformaten, waaronder infrarooddetectoren, camera cores en modules om aan diverse integratievereisten te voldoen.
Rijke Product Variëteit
Meerdere array resoluties, pixelgroottes, golflengtes en lensoptie combinaties bieden meer flexibiliteit voor diverse toepassingen.
Uitstekende Prestaties
Scherpe beelden, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan milieu-uitdagingen.
Eenvoudige Integratie
Meerdere interface opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk in meerdere toepassingsgebieden.
Veelgestelde Vragen
-
Wat is NETD?
NETD staat voor "Noise Equivalent Temperature Difference". Het is een maatstaf voor hoe goed een thermische beeldvormingsdetector zeer kleine verschillen in thermische straling in het beeld kan onderscheiden. NETD wordt meestal uitgedrukt in milli-Kelvin (mK). Meestal geldt: hoe lager de NETD-waarde, hoe hoger de thermische gevoeligheid aangeeft. -
Wat is SWaP3?
SWaP3 staat voor grootte, gewicht, stroom, prestaties en prijs. Het geeft de technologische trend van de infraroodindustrie aan. -
Wat is DRI?
DRI staat meestal voor detectie-, herkennings- en identificatieafstand van een thermisch beeldsysteem. Het is een cruciale parameter om de prestaties van het thermische beeldsysteem te beoordelen.
