640x512 Resolutie 8µm Pixel Pitch LWIR Thermische Module Infraroodcamera voor Medisch Beeldsysteem

Onze iHA608W maakt gebruik van de ApexCore 640*512 8µm top infraroodsensor, speciaal gemaakt voor contactloze biologische temperatuurcontrole met een hoge nauwkeurigheid van ±0,5°C. Uitgerust met medische beeldalgoritmen, kan het scherpe thermische beelden genereren, de exacte temperatuurverdeling tonen en stabiele temperatuurgegevens leveren. De kleine pixel van 8µm maakt de gehele unit kleiner en netter. Het wordt geleverd met een Type-C video-interface en een USB2.0 communicatiepoort voor eenvoudige en snelle integratie. Klanten kunnen deze module toepassen in medische diagnostiek, gezondheidsscreening, veetemperatuurmeting en vele gerelateerde industrieën.

• Nauwkeurige Temperatuurmeting & Verfijnde Beeldvorming
• Speciaal ontworpen voor contactloze biologische temperatuurmeting met een hoge precisie van ±0,5°C
• Gekoppeld aan een lens van medische kwaliteit en exclusieve medische beeldverwerkingsalgoritmen voor scherpere thermische beeldvorming
• Miniatuur Vormfactor & Eenvoudige Montage
• Gebouwd op de 8µm ApexCore kleine-pixel infrarooddetector om een ultracompacte lichaamsstructuur te realiseren
• Compacte afmeting van 21*21*31,5 mm en licht gewicht van 25±2 g, compatibel met een breed scala aan miniatuurapparaten
• Snelle Integratie & Probleemloze Ontwikkeling
• Gestandaardiseerde Type-C en USB2.0 interfaces ondersteunen snellere systeemintegratie
• SDK-bronnen beschikbaar voor Windows, Android en Linux-platforms om de algemene ontwikkelingsdrempels te verlagen

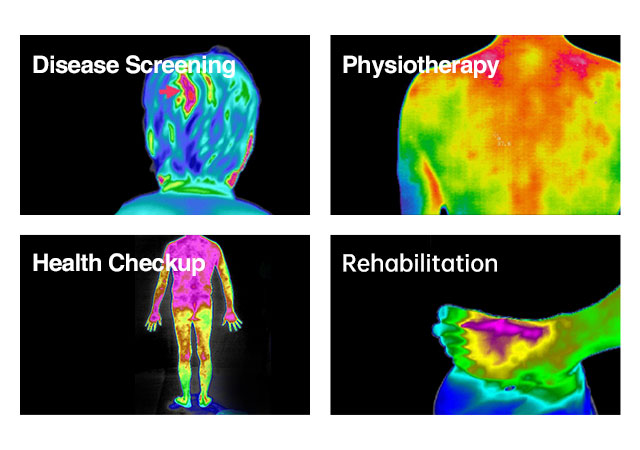

De iHA608W thermische module zal naar verwachting wijdverbreid worden toegepast op het gebied van ziekte screening, fysiotherapie met traditionele Chinese geneeskunde, gezondheidscontroles, revalidatie, enz. momenteel en in de toekomst.

• Hoge gevoeligheid en uitstekende prestaties
• Wereldwijd toonaangevende technologie in de infraroodindustrie
• Diverse infrarooddetectoren beschikbaar
• Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
• Massaproductie om snelle levering te garanderen
• Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren

Metalen behuizing maakt gebruik van een metalen buisschaal, thermo-elektrische koeler (TEC) en kolomvormige getter. De TEC speelt een belangrijke rol bij het stabiliseren van de werktemperatuur, zodat de infrarooddetector op kamertemperatuur werkt, waardoor het vermogen van thermische beeldvormingssensoren om zich aan te passen aan extreme omgevingen, zoals zware mist, regen en sneeuw, enz. wordt verbeterd.

Maar het nadeel is dat de kosten te hoog zijn, wat meer dan 60% van de totale kosten van de productie van alle ongekoelde producten uitmaakt, en een lange productietijd veroorzaakt. Deze verpakkingsmethode is voor high-end toepassingen.

Het keramische verpakkingsproces is vergelijkbaar met metaalverpakking, wat een volwassen verpakkingstechnologie is voor infrarooddetectoren. Vergeleken met metalen verpakking zullen het volume en gewicht van de verpakte detector aanzienlijk worden verminderd. Voor keramische verpakking heeft de uitleescircuit een zelfaanpassende werktemperatuurfunctie en vereist geen TEC-stabilisatie.

Wafer-level packaging, ook bekend als wafer-level size packaging, is een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie. Wafer level packaging (WLP) is het proces van het voltooien van hoge vacuümverpakking direct op de gehele MEMS-wafer, vervolgens scriben en snijden om een enkele infrarooddetector te maken. Het voert de meeste of alle verpakkings- en testprocedures direct op de IR-detectorwafer uit vóór het zagen. Het is een verbeterd chip-size pakket dat voldoet aan de eisen van kleine afmetingen, lichtgewicht, draagbaar, handheld, lage prijs en hoge productie-efficiëntie.
