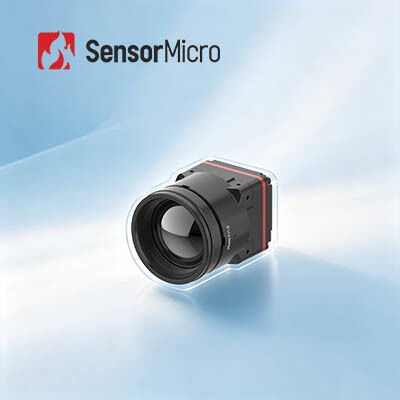

Onverkoelde thermische camera-kern met een resolutie van 1280x1024 en een pixelgrootte van 8 μm voor een ultra-laag energieverbruik van 1 W
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Voedingsspanning | 4.5-5.5V |
| Typisch stroomverbruik | 1W | Digitale video-interface | Mipi-CSI |
| Markeren | Ongekoelde Thermische Camerakern 12uM,1280x1024 Kern van de veiligheids de Thermische Camera |
||
Productomschrijving
Grote reeks ongekoelde thermische camera kern 1280x1024 8μm voor draagbare apparaten
Productoverzicht
Optimaliseer uw thermische beeldvormingstoestellen met de iTL1208 high-performance infraroodcamera core, een baanbrekende oplossing die is gebouwd voor toonaangevende SWaP (Size, Weight, and Power) efficiëntie.Het doorbreken van de traditionele groottebeperkingen van megapixel thermische camera's, de iTL1208 heeft een ultracompacte 22,6×22,6×34,5mm vormfactor, een lichtgewicht van 35,7±2g en een zeer laag stroomverbruik van 1W, perfect geschikt voor draagbare en mobiele toepassingen.
Als's werelds eerste 8 μm megapixel thermische camera kern, het integreert een premium 1280 × 1024 high-resolution detector en geavanceerde beeldverbetering algoritmen om scherpe, gedetailleerde thermische beelden vast te leggen.
SensorMicro is gespecialiseerd in het ontwerp, de productie, de verkoop en de marketing van infrarood detectoren, thermische modules en infraroodcamera kern.We bieden klanten een verscheidenheid aan infrarood thermische beeldvorming oplossingen die secundaire ontwikkeling tijd te verkorten en aanzienlijk de kosten te verminderen.
Hoofdkenmerken
- 8 μm megapixel doorbraak:'s Werelds eerste 8 μm megapixel thermische camera kern aangedreven door de ApexCore 1280 × 1024 / 8 μm super infrarood detector, het balanceren van hoge resolutie met ultra-compacte integratie.
- SWaP Performance Leader:Maatregelen slechts 22,6 × 22,6 × 34,5 mm, weegt 35,7 ± 2 g (inclusief 12 mm lens), en verbruikt slechts 1 W, het breken van de grootte barrière voor megapixel thermische beeldvorming.
- Optica zonder germanium:Chalcogenide-optica met meerdere lensopties voor uiteenlopende toepassingsvereisten.
- Snelle integratie:MIPI CSI-interface voor beelduitvoer met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren | Gevoelig materiaal: VOx Resolutie: 1280×1024 Pixelgrootte: 8 μm Spectrumrespons: 8 μm ~ 14 μm Typische NETD: ≤ 30mK |
| Beeldverwerking | Digitale beeldsnelheid: 25/30Hz Starttijd: ≤ 6 s Digitale video: RAW/YUV Afbeeldingsalgoritme: NUC/3DNR/DNS/DRC/EE Afbeeldingsweergave: 10 soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektrische apparatuur | Standaard externe interface: 34Pin_Connector Interface: BP04SD-34-0065-R0 Communicatie-interface: TTL-232/I2C Digitale video-interface: MIPI-CSI Voedingsspanning: 4,5-5,5 V Typisch stroomverbruik: 1 W |
| Mechanische apparatuur |
Afmeting (inclusief lens): • 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm) • 10 mm lens: 22,6 mm × 22,6 mm × 45,3 mm (lens buitendiameter Φ33 mm) • 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameter Φ26,6 mm) • 17 mm lens: 22,6 mm × 22,6 mm × 35,4 mm (lens buitendiameter Φ27 mm) • 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm) • 35 mm lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiameter Φ43,2 mm) Gewicht (inclusief lens): • 5 mm Lens: 85,5±4,5 g • 10 mm Lens: 70,5±3,6 g • 12 mm Lens: 35,7 ± 2 g • 17 mm Lens: 40,7 ± 2,1 g • 25 mm Lens: 71,0±3,6 g • 35 mm Lens: 110±5,5 g |
| Aanpassingsvermogen aan het milieu | Operatietemperatuur: -40°C~+70°C Bergingstemperatuur: -45°C ~ +85°C Vochtigheid: 5% tot 95%, niet-condenserend Vibratie: 5,35 gram, willekeurige trillingen, 3-as. Impact: halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting Certificering: ROHS2.0/REACH Optische lens: vaste scherpstelling Athermal: 5/10/12/17/25/35mm |
Industriële toepassingen
De iTL1208 thermische beeldvorming module wordt veel gebruikt in bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en meer.
Onze dienstwijze
Voorverkoop
Analyse van de behoeften
Scenariobeoordeling
Productkeuze
Op maat gemaakte oplossingen
Uitzending
Snelle levering
Systemintegratie en testen
Technische opleiding
Aanbevelingsrichtlijn
Naverkoop
Diagnostiek op afstand
Garantiedienst
Firmware-upgrades
Technisch onderhoud
Vaak gestelde vragen
Wat is infrarood detector resolutie?
De hogere resolutie betekent meer waarnemings- en temperatuurmetingspunten.Zo kunnen kleinere doelen op grotere afstanden worden waargenomen en gemeten.Gewoonlijk varieert de resolutie van infrarood thermische beeldvorming tussen 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 enz. Met een hogere resolutie zal de kosten van de detector hoger zijn.
Zichtveld (FOV)
Het verwijst naar het tweedimensionale gezichtsveld van de ruimte van het object waargenomen door het optische systeem van een infrarood thermische beeldvormer.aannemend dat de grootte van het detectorarray A × B is, de pixelgrootte is d, en de brandpuntsafstand van de lens is f, dan is de horizontale FOV-hoek θ=2×acrtan (A×d/2f).
Na het selecteren van het detectorarray en de pixelgrootte verandert het gezichtsveld alleen met de brandpuntsafstand van het optische systeem: met een langere brandpuntsafstand zal het gezichtsveld smaller zijn;met een kortere brandpuntsafstand, zal het gezichtsveld breder zijn.
