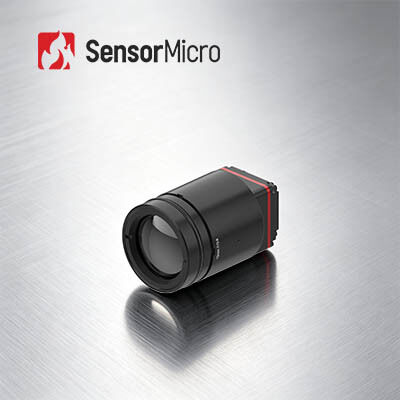

1280×1024 Resolutie 8μm Pixelgrootte 30mK NETD Onverkoelde thermische beeldvorming Camera Module High Definition

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 / 8μm Cameralens Meerdere beschikbaar
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE NETD ≤30mK
Spectraal bereik 8~14μm LW Digitale video-interface Mipi-CSI
Markeren

Infrarode Cameramodule 640x512

,

Module van de Nuttige ladings de Infrarode Camera
Laat een bericht achter
Productomschrijving
1280*1024 / 8μm Onverkoelde thermische beeldcameramodule hoge definitie
Productoverzicht

We zijn blij om onze iTL1208 thermische beeldvorming module aan te bevelen, de iTL1208 8μm megapixel infraroodcamera kern,speciaal ontworpen voor wereldwijde kopers die zich richten op lage SWaP- en kosteneffectieve thermische componentenDeze compacte module heeft een totale grootte van 22,6*22,6*34,5 mm en een nettogewicht van 35,7 g met een standaard 12 mm lens, waardoor deze zeer aanpasbaar is voor overzeese mainstream handheld- en mobiele eindproducten.

Het biedt een uitstekende thermische gevoeligheid met 30mK NETD en scherpe 1280*1024 HD thermische beelden ondersteund door ingebouwde beeldtuning algoritmen.dubbele RAW/YUV-gegevensuitgangWe ondersteunen proefproeven, proeforders voor kleine partijen en volledige grensoverschrijdende technische begeleiding voor uw lokale productassemblage en marktintroductie.

Hoofdkenmerken
  • Extreme lichtgewicht ontwerp
    Compacte afmetingen van 22,6*22,6*34,5 mm en een gewicht van 35,7 g (inclusief een lens van 12 mm)
    Onder de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie
    8 μm ultra-kleine pixelgrootte met een resolutie van 1280*1024, met fijne details en heldere beelden
    Typische NETD ≤ 30mK, waardoor subtiele temperatuurverschillen betrouwbaar kunnen worden gedetecteerd
  • Vergemakkelijkte ontwikkeling, snelle integratie
    Meerdere optische lensopties beschikbaar om aan verschillende toepassingsvereisten te voldoen
    Ondersteunt MIPI CSI-afbeeldingsinterface
    RAW- en YUV-afbeeldingsgegevensuitgang, met besturing via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren Gevoelig materiaal: VOx
Resolutie: 1280*1024
Pixelgrootte: 8 μm
Spectrumrespons: 8 μm ~ 14 μm
Typische NETD: ≤ 30mK
Beeldverwerking Digitale beeldsnelheid: 25/30Hz
Starttijd: ≤ 6 s
Digitale video: RAW/YUV
Afbeeldingsalgoritme: NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave: 10 soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software Controlemodule en videodisplay
Elektrische apparatuur Standaard externe interface: 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface: TTL-232/I2C
Digitale video-interface: MIPI-CSI
Voedingsspanning: 4,5-5,5 V
Typisch stroomverbruik: 1 W
Mechanische apparatuur Afmeting (inclusief lens):
• Met 5 mm lens: 22,6 mm*22,6 mm*50 mm (lens buitendiameter Φ37 mm)
• Met 10 mm lens: 22,6 mm*22,6 mm*45,3 mm (lens buitendiameter Φ33 mm)
• Met 12 mm lens: 22,6 mm*22,6 mm*34,5 mm (lens buitendiameter Φ26,6 mm)
• Met een lens van 17 mm: 22,6 mm*22,6 mm*35,4 mm (lens buitendiameter Φ27 mm)
• Met 25 mm lens: 22,6 mm*22,6 mm*44,2 mm (lens buitendiameter Φ33 mm)
• Met 35 mm lens: 22,6 mm*22,6 mm*50,9 mm (lens buitendia­meter Φ43,2 mm)

Gewicht (inclusief lens):
• 85,5 ± 4,5 g (met 5 mm lens)
• 70,5±3,6 g (met 10 mm lens)
• 35,7 ± 2 g (met 12 mm lens)
• 40,7 ± 2,1 g (met 17 mm lens)
• 71,0±3,6 g (met 25 mm lens)
• 110±5,5 g (met 35 mm lens)
Aanpassingsvermogen aan het milieu Operatietemperatuur: -40°C~+70°C
Bergingstemperatuur: -45°C ~ +85°C
Vochtigheid: 5% tot 95%, niet-condenserend
Vibratie: 5,35 gram, willekeurige trillingen, 3-as.
Inval: halve sinusgolf, 40 g/11 ms, invalrichting X-as, 3 keer
Certificering: ROHS2.0/REACH
Optische lens: vaste scherpstelling Athermal: 5/10/12/17/25/35mm
Industriële toepassingen
  • Bosbrandbestrijding
  • Onderhoud van het vermogen
  • Fotovoltaïsche inspectie
  • Beveiligingsbewaking
  • Draagbare apparaten
  • Draagbare apparaten
Voordelen van het product
  • Diverse productportefeuille
    Een breed scala aan productformaten, waaronder infrarooddetektoren, cameracores en modules om aan verschillende integratievereisten te voldoen.
  • Rijke productvariëteit
    Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.
  • Uitstekende prestaties
    Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid, ontworpen voor een breed scala aan milieuproblemen.
  • Gemakkelijke integratie
    Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
Wat is DRI Range?
Het is een middel om de afstand te meten waarop een infrarooddetector een beeld van een specifiek doel kan produceren en kan worden onderverdeeld in detectiebereik, herkenningsbereik, identificatiebereik.

D (detectie): vermogen om een voorwerp van de achtergrond te onderscheiden
R (herkenning): vermogen om de voorwerpklasse (dier, mens, voertuig, boot...) te classificeren
I (identificatie): vermogen om het voorwerp in detail te beschrijven (een man met een hoed, een hert, een jeep...)

Volgens de criteria van Johnson, wanneer de waarschijnlijkheid van zichtbare doelgegevens op de DRI-afstand 50% is, zijn de minimale getallenlijnparen van het doel 1:3:6 (of 1:4:8), en het overeenkomstige minimum aantal pixels is 2:612 (of 2:816).

Ervan uitgaande dat de doeldiameter H is, de brandpuntsafstand f is, de pixelgrootte d is en het aantal lijnparen n is, dan is de zichtafstand L=H*f/(2n*d)
