Ongekoelde Infrarode UAV van de Cameramodule 640x512 17μM For Nuttige lading
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 17μm | Camera lens | Meerdere beschikbaar |
---|---|---|---|
Gewicht | <90g | NETD | <30mK |
Spectraalgebied | 8~14μm LW | Grootte | 44,5 x 44,5 x 33,6 mm |
Hoog licht | Infrarode Cameramodule 640x512,UAV Module van de Nuttige ladings de Infrarode Camera |

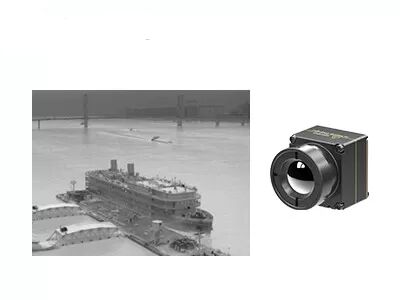

640x512 / 17μm de Ongekoelde Module van de Thermische Weergavecamera voor in openlucht, Dierlijke Observatie
PLUG617 is één van de module van de de camerasensor van de STOPreeks ongekoelde thermische die door Globale Sensortechnologie wordt ontwikkeld (GST).
Bestaan uit ongekoelde thermische de camerasensor van 640x512/17µm, volledige reeks optische componenten, de kring van de signaalverwerking en het unieke algoritme van de beeldverwerking, verstrekt de de cameramodule van PLUG617 LWIR duidelijk beeld en superieure prestaties.
Worden de ongekoelde infrarode modules van de STOPreeks speciaal ontwikkeld voor diverse gepersonaliseerde observatievereisten, die diverse standaard industriële interfaces en infrarode lensopties verstrekken om aan specifieke integratievereisten te voldoen. Sommige professionele thermische weergaveoplossingen zijn toegepast op vele toepassingen.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie & Plug-in
- Duidelijke Beeldkwaliteit & Details
- Sterk Milieuaanpassingsvermogen
Model | PLUG617 |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk |
Beeldverwerking | |
Framesnelheid | 9Hz/25Hz/30Hz/50Hz/60Hz |
Starttijd | <10s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4~6V |
Typische Machtsconsumptie | <1> |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | <90g> |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Gemotoriseerde Lens: 75mm/100mm/150mm Ononderbroken Optische zoomfuncties: 30150mm |
De thermische imager van PLUG617 module wordt wijd gebruikt in Veiligheid en de Controle van, in openlucht, de Redding van de Wetshandhaving, Brandbestrijdings en Reddings, van ADAS, UAV Nuttige lading enz.
1. Wat is DRI-Waaier?
Het is een middel om de afstand te meten waarbij een infrarode detector een beeld van specifiek doel kan veroorzaken en in opsporingswaaier, erkenningswaaier, identificatiewaaier kan worden verdeeld.
D (Opsporing): capaciteit om een voorwerp van de achtergrond te onderscheiden
R (Erkenning): capaciteit om de objectklasse (dier, mens, voertuig, boot…) te classificeren
I (Identificatie): capaciteit om het voorwerp in detail te beschrijven (een mens met een hoed, een hert, een Jeep…)
Volgens de criteria van Johnson, wanneer de waarschijnlijkheid van doeldetail zichtbaar bij de DRI-afstand 50% is, is de minimumparen van de aantallijn van het doel 1:3: 6 (of 1:4: 8), en het overeenkomstige minimumaantal pixel is 2:6: 12 (of 2:8: 16).
Veronderstellend dat de doeldiameter H is, is de brandpuntsafstand F, is de pixelgrootte D, en het aantal lijnparen is n, toen de meningsafstand L=H×f/(2n×d)
