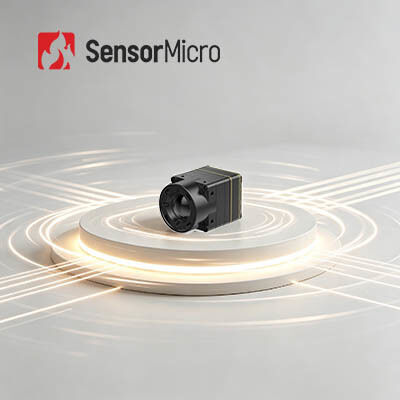

Thermische camera kern met resolutie 640x512 8μm pixel pitch en ≤30mK NETD Uncooled LWIR infrarood detector

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL608
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Framesnelheid 30/50 Hz Oplossing 640x512
Stroomverbruik 0,4 W Typisch NETD ≤30mK
Voedingsspanning 4-5,5V Pixelafstand 8μm
Markeren

De Hommel Thermische Camera van het wafeltjeniveau

,

Ongekoelde Hommel Thermische Camera 640x512

,

De Camerakern 12um van IRL
Laat een bericht achter
Productomschrijving
Thermische camerakern met ongekoelde 640x512/8μm waferniveaupakket-infrarooddetector
Productoverzicht

De iTL608 is een krachtige VOx ongekoelde LWIR thermische camerakern met toonaangevende integratie en stabiliteit. Qua afmetingen heeft hij een compact formaat van 13 x 13 x 18,3 mm en een totaalgewicht van 6,7 ±1,5 g (inclusief 6 mm-lens), waardoor het laadvermogen en de ruimtebeslag voor draagbare systemen worden geminimaliseerd. Wat de beeldprestaties betreft, maakt hij gebruik van een ultrafijne pixelsensor van 8 μm met een native resolutie van 640 x 512 en bereikt hij een ultralage NETD van ≤30 mK, wat uitstekende temperatuurdiscriminatiemogelijkheden biedt voor detectie van omgevingsdoelen in het 8-14 μm LWIR-spectrum. Geïntegreerde NUC-niet-uniformiteitscorrectie en 3DNR 3D-ruisonderdrukkingsalgoritmen optimaliseren effectief de beeldvlakheid en onderdrukken beeldartefacten. Voor ontwikkelingscompatibiliteit biedt het optionele optische lenzen, meerdere video-uitvoerinterfaces (MIPI/USB 2.0/BT.656), RAW/YUV dubbele gegevensuitvoer en seriële/I2C-besturingsprotocollen, waardoor efficiënt maatwerk en integratie voor industriële en commerciële warmtebeeldsystemen mogelijk wordt gemaakt.

Belangrijkste kenmerken
  • Extreem lichtgewicht ontwerp
    Compact formaat van 13 × 13 × 18,3 mm en een gewicht van 6,7 ±1,5 g (inclusief een lens van 6 mm)
    Een van de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie
    Ultrakleine pixelgrootte van 8 μm met een resolutie van 640 × 512, voor fijne details en heldere beelden
    Typische NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
  • Vereenvoudigde ontwikkeling, snelle integratie
    Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen
    Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI/USB 2.0/BT.656
    Uitvoer van RAW- en YUV-beeldgegevens, met bediening via seriële poort/I2C
Productspecificaties
Model iTL608
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 640×512
Pixelgrootte 8μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Digitale framesnelheid 30/50 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
Software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 34Pin_Connector-interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/USB2.0/I2C
Digitale video-interface MIPI/USB2.0/BT.656
Voedingsspanning 4-5,5V
Typisch stroomverbruik 0,4 W
Mechanisch
Grootte (inclusief lens) Met 6 mm lens: 13 × 13 × 18,3 mm (buitendiameter lens Φ12,3 mm)
Met 8,7 mm lens: 13 × 13 × 19,8 mm (buitendiameter lens Φ15,6 mm)
Met 16,7 mm lens: 13 × 13 × 27,9 mm (buitendiameter lens Φ22,2 mm)
Met 30 mm lens: 13 × 13 × 39 mm (buitendiameter lens Φ36 mm)
Gewicht (inclusief lens) 6,7 ± 1,5 g (lens van 6 mm)
7,5 ± 1,5 g (8,7 mm-lens)
17 ± 1,5 g (16,7 mm-lens)
42,7 ± 1,5 g (30 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 6/8,7/16,7/30 mm
Industriële toepassingen
De iTL612R Pro warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Onze productlijn
Hoge gevoeligheid en uitstekende prestaties
Toonaangevende technologie in de infraroodindustrie
Diverse infrarood detectoren verkrijgbaar
Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om een ​​snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
Wat is infrarood-thermische beeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan het absolute nulpunt (-273 ℃) infraroodstralen uitstralen. Door de infraroodcameradetector te gebruiken om het temperatuurverschil van de infraroodstraling tussen het doel zelf en de achtergrond te meten, kunt u verschillende infraroodbeelden verkrijgen, ook wel thermische beelden genoemd.
Hoe werken infrarooddetectoren?
Infraroodstraling die door het doel wordt uitgezonden, komt het detectiebereik van de thermische detector binnen, waarna de infrarooddetector het stralingssignaal met verschillende intensiteit omzet in het overeenkomstige elektrische signaal en vervolgens door versterking en videoverwerking het infraroodbeeld vormt dat met het blote oog kan worden waargenomen.
Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood-brandpuntsvlakdetector werkt bij een lage temperatuur, die wordt geleverd door een detector-dewar-koeler (ddc). Het heeft een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden dan een ongekoelde infrarooddetector. Het kan objecten detecteren, identificeren en herkennen op een zeer grote afstand, meer dan tien kilometer verderop. De structuur van een gekoelde detector is zeer complex, wat resulteert in relatief hogere kosten dan een ongekoelde detector.
