Thermische camera kern met resolutie 640x512 8μm pixel pitch en ≤30mK NETD Uncooled LWIR infrarood detector

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL608
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Framesnelheid 30/50 Hz Oplossing 640x512
Stroomverbruik 0,4 W Typisch NETD ≤30mK
Voedingsspanning 4-5,5V Pixelafstand 8μm
Markeren

De Hommel Thermische Camera van het wafeltjeniveau

,

Ongekoelde Hommel Thermische Camera 640x512

,

De Camerakern 12um van IRL
Laat een bericht achter
Productomschrijving

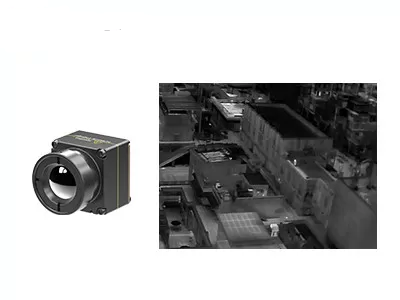

Thermische camera kern met ongekoelde 640x512/8μm Wafer Level Package Infrarood Detector
Productoverzicht

De iTL608 is een hoogwaardige VOx ongekoelde LWIR thermische camera kern met toonaangevende integratie en stabiliteit.met een diameter van niet meer dan 3 mm en een totaalgewicht van 6.7 ±1,5 g (inclusief 6 mm lens), waardoor de nuttige lading en de ruimtebezetting voor draagbare systemen worden beperkt.het maakt gebruik van een 8 μm ultrafijne pixel sensor met 640 * 512 native resolutie en bereikt een ultra lage NETD van ≤30mK, die een uitstekende temperatuurdiscriminatievermogen biedt voor de detectie van omgevingsdoelen in het 8-14 μm LWIR-spectrum.Geïntegreerde NUC-niet-uniformiteitscorrectie en 3DNR-algoritmen voor 3D-ruisreductie optimaliseren effectief de vlakheid van het beeld en onderdrukken beeldartefactenVoor ontwikkelingscompatibiliteit biedt het optionele optische lenzen, meerdere video-uitvoerinterfaces (MIPI/USB 2.0/BT.656), RAW/YUV-dual data-output en seriële/I2C-besturingsprotocollen.het faciliteren van efficiënte aanpassing en integratie voor industriële en commerciële warmtebeeldsystemen.

Hoofdkenmerken
  • Extreme lichtgewicht ontwerp
    Compacte afmetingen van 13 * 13 * 18,3 mm en een gewicht van 6,7 ± 1,5 g (inclusief een lens van 6 mm)
    Onder de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie
    8 μm ultra-kleine pixelgrootte met een resolutie van 640 * 512, met fijne details en heldere beelden
    Typische NETD ≤ 30mK, waardoor subtiele temperatuurverschillen betrouwbaar kunnen worden gedetecteerd
  • Vergemakkelijkte ontwikkeling, snelle integratie
    Meerdere optische lensopties beschikbaar om aan verschillende toepassingsvereisten te voldoen
    Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI/USB 2.0/BT.656
    RAW- en YUV-afbeeldingsgegevensuitgang, met besturing via seriële poort/I2C
Productspecificaties
Model iTL608
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640*512
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 30/50Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
Software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/USB2.0/I2C
Digitale video-interface MIPI/USB2.0/BT656
Voedingsspanning 4-5,5 V
Typisch energieverbruik 0.4W
Mechanische apparatuur
Grootte (inclusief lens) Met 6 mm-lens: 13 * 13 * 18,3 mm (lens buitendiameter Φ12,3 mm)
Met 8,7 mm lens: 13 * 13 * 19,8 mm (lens buitendiameter Φ15,6 mm)
Met 16,7 mm lens: 13 * 13 * 27,9 mm (lens buitendiameter Φ22,2 mm)
Met 30 mm lens: 13 * 13 * 39 mm (lens buitendiameter Φ36 mm)
Gewicht (inclusief lens) 6.7±1,5 g (6mm lens)
7.5±1,5 g (8,7 mm lens)
17±1,5 g (16,7 mm lens)
42.7±1,5 g (30 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer
Certificering RoHS2.0/REACH
Optische lens Vaste scherpstelling: 6/8.7/16.7/30 mm
Industriële toepassingen
De iTL612R Pro thermische beeldvorming module kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten, enz.
Onze productlijn
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixeldimensies
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Vaak gestelde vragen
Wat is infrarood thermische beeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan absoluut nul (- 273 °C) infraroodstralen uitstralen.Met behulp van de infraroodcamera detector om het infraroodstralingstemperatuurverschil tussen het doel zelf en de achtergrond te meten, kun je verschillende infraroodbeelden krijgen, die ook thermische beelden worden genoemd.
Hoe werken infrarooddetectoren?
Infraroodstraling die door het doel wordt uitgezonden, komt binnen het detectiebereik van de thermische detector.dan zet de infrarood detector het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal., en dan door versterking en video verwerking, vormt het infrarood beeld dat met het blote oog kan worden waargenomen.
Wat zijn de voordelen van afgekoelde infrarooddetectoren?
De afgekoelde infraroodfocaalvlakdetector werkt bij een lage temperatuur die wordt geleverd door een detectordewarkoeler (ddc).Het heeft een hoge gevoeligheid en kan een subtieler temperatuurverschil onderscheiden dan een ongekoelde infrarooddetectorHet kan objecten detecteren, identificeren en herkennen op een zeer lange afstand van meer dan tien kilometer.De structuur van de gekoelde detector is zeer complex, wat resulteert in een relatief hoge kosten dan niet-gekoelde detector.
