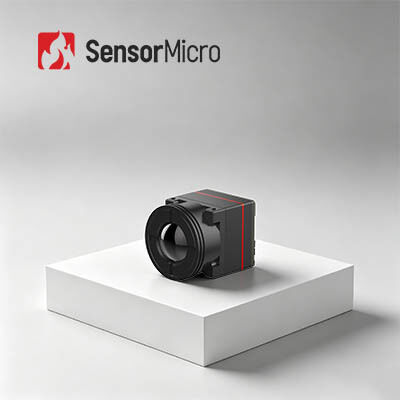

Ultra Compact 640x512 Resolutie 12μm Pixel Pitch Uncooled Infrarood Camera Core met 0,5W stroomverbruik voor draagbare apparaten
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL612 Pro |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Framesnelheid | 25/30 Hz/50 Hz | Oplossing | 640x512 |
|---|---|---|---|
| Stroomverbruik | 0,5 W | Typisch NETD | ≤40mK |
| Spectraal bereik | 8~14μm | Pixelhoogte | 12μm |
| Markeren | USB2.0 ongekoelde Infrarode Camera,12um ongekoelde Infrarode Camera,Infrarode de Camerakern 640x512 van DVP |
||
Productomschrijving
Ultracompacte, ongekoelde infraroodcamerakern 640x512 12um voor draagbare apparaten
Productoverzicht
De iTL612Pro infraroodcamerakern is ontworpen voor extreme miniaturisatie en hoge betrouwbaarheid en integreert een hoogwaardige 640×512/12μm FPA-detector op waferniveau en beeldverwerkingsalgoritmen van de volgende generatie om de algehele beeldhelderheid en stabiliteit te verbeteren.
Met een ultracompact dimensionaal ontwerp van 17,3×17,3×23,4 mm en een lichtgewicht behuizing van 13,7±0,5g minimaliseert de module de structurele belasting voor geïntegreerde apparaten. Met een ultralaag vermogen van 0,5 W past hij zich perfect aan op batterijgevoede en draagbare embedded systemen.
De kern is compatibel met meerdere lensconfiguraties en ondersteunt uitgebreide uitvoeropties, waaronder DVP8-, LVDS-, MIPI-, USB 2.0- en BT.656-interfaces, evenals RAW-, YUV- en Matrix-TEMP-gegevensuitvoer met seriële poortcontrole, waardoor volledige technische ondersteuning wordt geboden voor aangepaste systeemiteratie en industriële integratie.
Belangrijkste kenmerken
- Compact en lichtgewicht ontwerp- Grootte: 17 mm x 17 mm x 22 mm (met 9,1 mm lens), Gewicht: 13 g (met 9,1 mm lens), Stroomverbruik zo laag als 0,7 W
- Helder beeld en nauwkeurige radiometrie- Gloednieuw beeldprocesalgoritme: NUC/3DNR/DNS/DRC/EE, ondersteuning voor Windows/Linux/ARM SDK, ondersteuning voor regionale, punt- en isotherm-temperatuurmeting
- Verschillende interfaces voor eenvoudige integratie- DVP/LVDS/USB2.0-interfaces, RAW/YUV-beeldgegevensuitvoer, seriële poortbediening
Productspecificaties
| Model | iTL612Pro |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 640×512 |
| Pixelgrootte | 12μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤40mK |
| Beeldverwerking | |
| Digitale framesnelheid | 25/30 Hz/50 Hz |
| Opstarttijd | ≤5s |
| Digitale video | RAW/YUV/Matrix-TEMP |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldweergave | 10 (Zwart Heet/Wit Heet/Pseudokleur) |
| PC-software | |
| Infraroodmodule | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 30Pin_HRS-interface:DF40C-30DP-0.4V(51) |
| MIPI externe interface | 34Pin_Panasonic-connectorinterface: AXE634124 |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Voedingsspanning | 4,2-5,5V |
| Typisch stroomverbruik | 0,5 W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10℃~+50℃ |
| Temperatuurmeetbereik | / |
| Nauwkeurigheid van temperatuurmeting | / |
| Gedeeltelijke temperatuurmeting | / |
| SDK | / |
| Mechanisch | |
| Grootte (inclusief lens) | 17,3 x 17,3 x 23,4 (9,1 mm-lens) 17,3 x 17,3 x 30,2 (13 mm-lens) 17,3 x 17,3 x 38 (25 mm-lens) 17,3 x 17,3 x 54 (45 mm-lens) |
| Gewicht (inclusief lens) | 13,7 ± 0,5 g (9,1 mm-lens) 20 ± 0,5 g (13 mm-lens) 27,3 ± 0,5 g (25 mm-lens) 51 ± 0,5 g (45 mm-lens) |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | Sinustrilling, frequentie: 10HZ~150HZ~10HZ, piekwaarde: 0,15 mm, axiale richting: X, uithoudingsvermogen: 8 min/as, cycli: 2 keer |
| Invloed | Halve sinusgolf, 30 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | Vaste focus athermisch: 9,1/13/25/45 mm |
Industriële toepassingen
De iTL612 Pro warmtebeeldmodule kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten enz.
Productportfolio
Divers productportfolio- Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen.
Rijke productvariatie- Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.
Uitstekende prestaties- Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.
Eenvoudige integratie- Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.
Veelgestelde vragen
Wat zijn de voordelen van infraroodthermografie?
Voor niet-destructief onderzoek:Eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkefficiëntie en vermindering van de afschrijving van mankracht en apparatuur.
Voor medische thermografie:Zeer efficiënt om verborgen problemen in het menselijk lichaam op te sporen, 100% veilig zonder straling en pijn, wat een ideaal hulpmiddel is voor vroege gezondheidsscreening.
Wat is DRI-bereik?
DRI-bereik is een manier om de afstand te meten waarop een infrarooddetector een beeld van een specifiek doel kan produceren en kan worden onderverdeeld in detectiebereik, herkenningsbereik en identificatiebereik.
D (detectie):Vermogen om een object van de achtergrond te onderscheiden
R (herkenning):Mogelijkheid om de objectklasse te classificeren (dier, mens, voertuig, boot…)
ik (identificatie):Mogelijkheid om het object in details te beschrijven (een man met een hoed, een hert, een jeep…)
Volgens de criteria van Johnson is, wanneer de waarschijnlijkheid dat details van het doel zichtbaar zijn op de DRI-afstand 50%, het minimale aantallijnparen van het doel 1:3:6 (of 1:4:8), en het overeenkomstige minimumaantal pixels 2:6:12 (of 2:8:16).
Aangenomen dat de doeldiameter H is, de brandpuntsafstand f, de pixelgrootte d en het aantal lijnparen n is, dan is de kijkafstand L=H×f/(2n×d)
