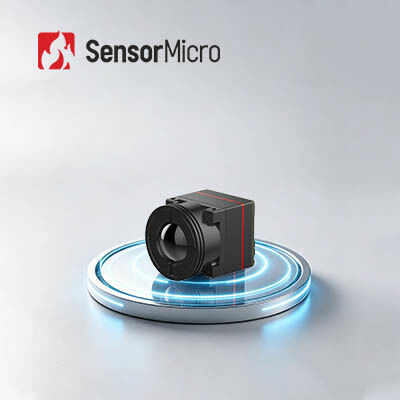

Compact en lichtgewicht ontworpen ongecooide infraroodcamera kern met 640x512 resolutie en 12μm pixel pitch

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL612 Pro
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 Framesnelheid 25/30 Hz/50 Hz
Spectraal bereik 8~14μm Stroomverbruik 0,5 W
Typisch NETD ≤40mK Pixelhoogte 12μm
Markeren

Digitale Video Ongekoelde Infrarode Camera

,

640x512 ongekoelde Infrarode Camera

,

Ongekoelde Infrarode Camerakern 12um
Laat een bericht achter
Productomschrijving
Compact en lichtgewicht ontworpen ongecooide infraroodcamera kern 640x512 12μm
Het herdefiniëren van industriële SWaP-standaarden voor miniatuur thermische beeldvorming kern, de iTL612Pro ultra-miniatuur infraroodcamera kern bereikt de perfecte balans van ultra-compacte grootte, ultra-licht gewicht,laag stroomverbruik en beeldvorming met hoge resolutieGebouwd met een high-end 640×512/12μm wafer-level detector en geüpgraded beeldoptimalisatie algoritmen, levert het professionele thermische beeldvorming prestaties veel verder dan producten van dezelfde grootte.
Door de afmetings- en gewichtsbeperkingen van traditionele infraroodkernen te doorbreken, vermindert de 17,3 mm vierkante doorsnede en de 13,7 g ultralichte carrosserie de systeemassemblagebarrières en de structurele belasting aanzienlijk.Gecombineerd met ultra laag stroomverbruik en zeer uitbreidbare ontwikkelingsinterfacesHet programma stelt bedrijven in staat meer draagbare, geminiaturiseerde en efficiëntere infraroodwarmtebeeldproducten te ontwikkelen, die meerdere industriële en commerciële toepassingsgebieden bestrijken.
Hoofdkenmerken
Ongeëvenaarde lichtheid en minimale belasting
  • Ultra-miniatuur Grootte: 17,3 × 17,3 × 23,4 mm (inclusief 9,1 mm lens)
  • Ultralichtgewicht: 13,7 ± 0,5 g (inclusief lens van 9,1 mm)
  • Ultra-laag stroomverbruik: zo laag als 0,5 W
Mainstream FPA met duidelijke beeldvorming
  • 640x512 Resolutie voor brede integratie
  • Verbeterde beeldhelderheid: meerdere nieuwe generatie beeldalgoritmen voor een betere beeldkwaliteit
Eenvoudige ontwikkeling en naadloze integratie
  • Meerdere lensopties beschikbaar voor verschillende toepassingsscenarios
  • Ondersteunt meerdere beelduitvoerinterfaces: DVP8, LVDS, MIPI, USB 2.0, en BT.656
  • RAW/YUV/Matrix-TEMP-gegevensuitgang met seriepoortcontrole
Productspecificaties
Model iTL612Pro
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 12 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 40mK
Beeldverwerking
Digitale beeldsnelheid 25/30 Hz/50 Hz
Starttijd ≤ 5 s
Digitale video RAW/YUV/Matrix-TEMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave 10 ((Zwart heet/wit heet/pseudo kleur)
Elektrische apparatuur
Standaard externe interface 30Pin_HRS-interface:DF40C-30DP-0.4V ((51)
MIPI Externe interface 34Pin_Panasonic Connector Interface:AXE634124
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/LVDS/MIPI/USB2.0/BT.656
Voedingsspanning 4.2-5.5V
Typisch energieverbruik 0.5W
Mechanische apparatuur
Grootte (inclusief lens) 17.3×17.3×23.4 (9,1 mm lens)
17.3×17.3×30.2 (13mm lens)
17.3×17.3×38 (25mm lens)
17.3×17.3×54 (45mm lens)
Gewicht (inclusief lens) 13.7±0,5 g (lens van 9,1 mm)
20±0,5 g (13 mm lens)
27.3±0,5 g (25 mm lens)
51 ± 0,5 g (45 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie Sinusvibratie, Frequentie: 10HZ150HZ10HZ, Piekwaarde: 0.15mm, Asrichting: X, Duurzaamheidstijd: 8min/as, Cycli: 2 keer
Gevolgen Halve sinusgolf, 30 g / 11 ms, impactrichting X-as, 3 keer
Certificering RoHS2.0/REACH
Optische lens Vaste scherpstelling Athermal: 9.1/13/25/45mm
Industriële toepassingen
De iTL612 Pro thermische beeldvorming module kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten, enz.
Over ons
Onze visie:Om de grenzen van het waarnemen te verleggen en de manier waarop mensen contact maken met de wereld om hen heen te veranderen.
Onze missie:Om de kracht van infrarood sensortechnologie te benutten om industrieën wereldwijd te transformeren, waardoor slimmere beslissingen, veiligere omgevingen en een meer verbonden toekomst mogelijk worden.
Onze waarde:Om geavanceerde infrarood technologie te creëren die de wereld een betere plek maakt.
Vaak gestelde vragen
1Wat zijn de voordelen van niet-gekoelde infrarooddetectoren?
Onverkoelde infraroodfocal plane detector heeft geen gekoeld apparaat nodig, het kan werken bij kamertemperatuur en heeft de voordelen van snelle start, laag stroomverbruik, kleine grootte, licht gewicht, lange levensduur,lage kosten enzovoort.
2Wat zijn de belangrijkste overwegingen op een infrarood detector / thermische module voor uw toepassing?
• De resolutie van de detector
• De pixelgrootte
• Het NETD
• De beeldkwaliteit
• De opties van de lens
• Het energieverbruik
• Grootte en gewicht
• De mechanische en elektrische interface
• De begroting
3Wat is infrarood detector resolutie
De hogere resolutie betekent meer waarnemings- en temperatuurmetingsplaatsen, waardoor kleinere doelen op grotere afstand kunnen worden waargenomen en gemeten.Gewoonlijk varieert de resolutie van infrarood thermische beeldvorming van 256 x 192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 enz. Met een hogere resolutie zal de kosten van de detector hoger zijn.
4. Zichtveld (FOV)
Het verwijst naar het tweedimensionale gezichtsveld van de ruimte van het object waargenomen door het optische systeem van een infrarood thermische beeldvormer.aannemend dat de grootte van het detectorarray A × B is, de pixelgrootte is d en de brandpuntsafstand van de lens is f, dan is de horizontale FOV-hoek θ=2×acrtan (A×d/2f).het gezichtsveld verandert alleen met de brandpuntsafstand van het optische systeem: met een langere brandpuntsafstand is het gezichtsveld smaller; met een kortere brandpuntsafstand is het gezichtsveld breder.
