Compact en lichtgewicht ontworpen ongecooide infraroodcamera kern met 640x512 resolutie en 12μm pixel pitch
Productdetails
| Oplossing | 640x512 | Framesnelheid | 25/30 Hz/50 Hz |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Stroomverbruik | 0,5 W |
| Typisch NETD | ≤40mK | Pixelafstand | 12μm |
| Markeren | Digitale Video Ongekoelde Infrarode Camera,640x512 ongekoelde Infrarode Camera,Ongekoelde Infrarode Camerakern 12um |
||
Productomschrijving

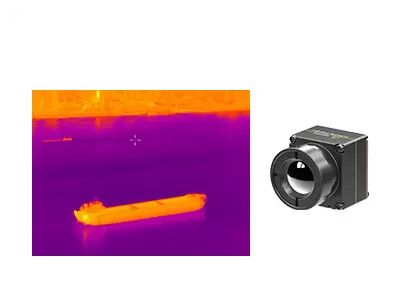

Compact & Lichtgewicht Ontwerp Ungekoelde Infrarood Camera Kern 640x512 12μm
De iTL612Pro ultra-miniature infrarood camera kern herdefinieert industriële SWaP-normen voor miniatuur thermische beeldvormingskernen en bereikt de perfecte balans tussen ultra-compact formaat, ultra-licht gewicht, laag stroomverbruik en high-definition beeldvorming. Gebouwd met een high-end 640*512/12μm wafer-level detector en geüpgrade beeldoptimalisatie-algoritmen, levert het professionele thermische beeldvormingsprestaties die ver uitstijgen boven producten van hetzelfde formaat.
Door de beperkingen op het gebied van grootte en gewicht van traditionele infraroodkernen te doorbreken, verminderen de vierkante dwarsdoorsnede van 17,3 mm en het ultralichte lichaam van 13,7 g de barrières voor systeemassemblage en de structurele belasting aanzienlijk. Gekoppeld aan een ultralaag stroomverbruik en zeer uitbreidbare ontwikkelingsinterfaces, stelt het bedrijven in staat om draagbaardere, geminiaturiseerde en efficiënte infrarood thermische beeldvormingsproducten te ontwikkelen, die meerdere industriële en commerciële toepassingsgebieden bestrijken.
Belangrijkste Kenmerken
Ongeëvenaarde Lichtheid en Minimale Belasting
- Ultra-Miniatuur Formaat: 17,3*17,3*23,4 mm (inclusief 9,1 mm lens)
- Ultra-Lichtgewicht: 13,7±0,5 g (inclusief 9,1 mm lens)
- Ultra-Laag Stroomverbruik: Zo laag als 0,5 W
Mainstream FPA met Heldere Beeldvorming
- 640x512 Resolutie voor wijdverbreide integratie
- Verbeterde Beeldhelderheid: Meerdere nieuwe generatie beeldalgoritmen voor verbeterde beeldkwaliteit
Eenvoudige Ontwikkeling & Naadloze Integratie
- Meerdere lensopties beschikbaar voor diverse toepassingsscenario's
- Ondersteunt meerdere beelduitvoerinterfaces: DVP8, LVDS, MIPI, USB 2.0 en BT.656
- RAW/YUV/Matrix-TEMP data-uitvoer met seriële poortbesturing
Productspecificaties
| Model | iTL612Pro |
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 640*512 |
| Pixel Grootte | 12μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤40mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 25/30fps/50fps |
| Opstarttijd | ≤5s |
| Digitale Video | RAW/YUV/Matrix-TEMP |
| Beeld Algoritme | NUC/3DNR/DNS/DRC/EE |
| Beeld Weergave | 10 (Zwart Heet/Wit Heet/Pseudo Kleur) |
| Elektrisch | |
| Standaard Externe Interface | 30Pin_HRS interface:DF40C-30DP-0.4V(51) |
| MIPI Externe Interface | 34Pin_Panasonic Connector Interface:AXE634124 |
| Communicatie Interface | TTL-232/USB2.0 |
| Digitale Video Interface | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Voedingsspanning | 4.2-5.5V |
| Typisch Stroomverbruik | 0.5W |
| Mechanisch | |
| Afmetingen (inclusief lens) | 17,3*17,3*23,4 (9,1 mm lens) 17,3*17,3*30,2 (13 mm lens) 17,3*17,3*38 (25 mm lens) 17,3*17,3*54 (45 mm lens) |
| Gewicht (inclusief lens) | 13,7±0,5 g (9,1 mm lens) 20±0,5 g (13 mm lens) 27,3±0,5 g (25 mm lens) 51±0,5 g (45 mm lens) |
| Omgevingsaanpassingsvermogen | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trilling | Sinusvormige Trilling, Frequentie: 10HZ~150HZ~10HZ, Piekwaarde: 0,15 mm, Axiale Richting: X, Duur: 8 min/as, Cycli: 2 keer |
| Schok | Halve Sinusgolf, 30 g/11 ms, Schokrichting X-as, 3 keer |
| Certificering | ROHS2.0/REACH |
| Optische Lens | Vaste Focus Athermal: 9,1/13/25/45 mm |
Industriële Toepassingen
De iTL612 Pro thermische beeldvormingsmodule kan worden gebruikt op gebieden zoals bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten, enz.
Over Ons
Onze Visie: De grenzen van sensing verleggen en de manier waarop mensen verbinding maken met de wereld om hen heen transformeren.
Onze Missie: De kracht van infrarood sensing technologie benutten om industrieën wereldwijd te transformeren, waardoor slimmere beslissingen, veiligere omgevingen en een meer verbonden toekomst mogelijk worden.
Onze Waarde: Geavanceerde infraroodtechnologie creëren die de wereld een betere plek maakt.
Veelgestelde Vragen
1. Wat zijn de voordelen van ongekoelde infrarooddetectoren?
Ungekoelde infrarood focal plane detector heeft geen koelapparaat nodig, het kan werken op kamertemperatuur en heeft de voordelen van snelle start, laag stroomverbruik, klein formaat, licht gewicht, lange levensduur, lage kosten, enzovoort.
2. Wat zijn de belangrijkste overwegingen bij een infrarood detector / thermische module voor uw toepassing?
• De detectorresolutie
• De pixelgrootte
• De NETD
• De beeldkwaliteit
• De lensopties
• Het stroomverbruik
• De grootte en het gewicht
• De mechanische & elektrische interface
• Het budget
• De pixelgrootte
• De NETD
• De beeldkwaliteit
• De lensopties
• Het stroomverbruik
• De grootte en het gewicht
• De mechanische & elektrische interface
• Het budget
3. Wat is Infrarood Detector Resolutie
Dat wil zeggen, het aantal pixels van thermische beeldvorming. Hoe hoger de resolutie, hoe meer observatie- en temperatuurmeetpunten, waardoor kleinere doelen op grotere afstand kunnen worden waargenomen en gemeten. Meestal varieert de resolutie van infrarood thermische beeldvorming van 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, enz. Met een hogere resolutie zullen de kosten van de detector hoger zijn.
4. Beeldveld (FOV)
Het verwijst naar het tweedimensionale gezichtsveld van de objectruimte die wordt waargenomen door het optische systeem van de infrarood thermische imager. Als we bijvoorbeeld het horizontale FOV nemen, ervan uitgaande dat de detectorarraygrootte A*B is, de pixelgrootte d is en de brandpuntsafstand van de lens f is, dan is de horizontale FOV-hoek θ=2*acrtan (A*d/2f). Nadat de detectorarray en pixelgrootte zijn geselecteerd, verandert het gezichtsveld alleen met de brandpuntsafstand van het optische systeem: met een langere brandpuntsafstand wordt het gezichtsveld smaller; met een kortere brandpuntsafstand wordt het gezichtsveld breder.
