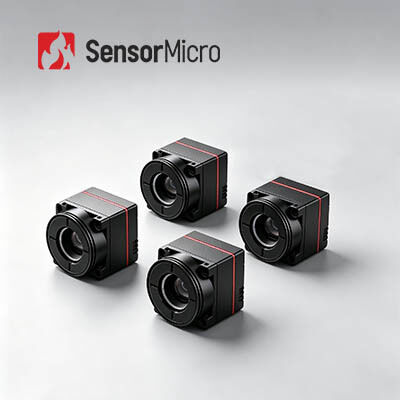

Vanadiumoxide ongekoelde thermische camera kern met 640x512 resolutie en 12μm pixel pitch bij 0,5W stroomverbruik
Productdetails
| Oplossing | 640x512 | Framesnelheid | 25/30 Hz/50 Hz |
|---|---|---|---|
| Stroomverbruik | 0,5 W | Typisch NETD | ≤40mK |
| Spectraal bereik | 8~14μm | Pixelafstand | 12μm |
| Markeren | De ongekoelde Kern van de Hommel Thermische Camera,De Hommel Thermische Camera van het vanadiumoxyde,De uiterst kleine Kern van de Grootte Thermische Camera |
||
Productomschrijving
Vanadiumoxide Ongekoelde Thermische Camera Kern Miniatuur Formaat 640x512/12μm 30Hz
Productoverzicht
De iTL612Pro ultra-miniature infrarood camera core is uitgerust met een 640*512/12μm wafer-level detector en ontworpen met een ultracompact ontwerp. Met een dwarsdoorsnede van slechts 17,3*17,3 mm en een totaalgewicht van slechts 13,7 g, herdefinieert het de SWaP (Size, Weight, and Power) normen van de industrie. Terwijl het hoogwaardige thermische beeldvorming garandeert en een verscheidenheid aan SDK-configuraties ondersteunt, bereikt het extreme miniaturisatie van de kerncomponenten, en voldoet het precies aan de veeleisende vereisten van compacte infraroodsystemen op het gebied van structurele belasting, systeemintegratie en iteratieve ontwikkeling.
Belangrijkste Kenmerken
- Ongeëvenaarde Lichtheid en Minimale Belasting
- Ultra-Miniatuur Formaat: 17,3*17,3*23,4 mm (inclusief 9,1 mm lens)
- Ultra-Lichtgewicht: 13,7±0,5 g (inclusief 9,1 mm lens)
- Ultra-Laag Stroomverbruik: Zo laag als 0,5 W
- Mainstream FPA met Heldere Beeldvorming
- 640x512 Resolutie voor wijdverbreide integratie
- Verbeterde Beeldhelderheid: Meerdere beeldalgoritmen van de nieuwe generatie voor verbeterde beeldkwaliteit
- Eenvoudige Ontwikkeling & Naadloze Integratie
- Meerdere lensopties beschikbaar voor diverse toepassingsscenario's
- Ondersteunt meerdere beelduitvoerinterfaces: DVP8, LVDS, MIPI, USB 2.0 en BT.656
- RAW/YUV/Matrix-TEMP data-uitvoer met seriële poortbesturing
Productspecificaties
| Model | iTL612Pro |
|---|---|
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 640*512 |
| Pixelgrootte | 12μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤40mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 25/30Hz/50Hz |
| Opstarttijd | ≤5s |
| Digitale Video | RAW/YUV/Matrix-TEMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldscherm | 10 (Zwart Heet/Wit Heet/Pseudo Kleur) |
| PC Software | |
| Infrarood Module | Modulebesturing & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 30Pin_HRS interface: DF40C-30DP-0.4V(51) |
| MIPI Externe Interface | 34Pin_Panasonic Connector Interface: AXE634124 |
| Communicatie Interface | TTL-232/USB2.0 |
| Digitale Video Interface | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Voedingsspanning | 4.2-5.5V |
| Typisch Stroomverbruik | 0.5W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10℃~+50℃ |
| Temperatuurmeetbereik | / |
| Nauwkeurigheid Temperatuurmeting | / |
| Gedeeltelijke Temperatuurmeting | / |
| SDK | / |
| Mechanisch | |
| Afmetingen (inclusief lens) | 17,3*17,3*23,4 (9,1 mm lens) 17,3*17,3*30,2 (13 mm lens) 17,3*17,3*38 (25 mm lens) 17,3*17,3*54 (45 mm lens) |
| Gewicht (inclusief lens) | 13,7±0,5 g (9,1 mm lens) 20±0,5 g (13 mm lens) 27,3±0,5 g (25 mm lens) 51±0,5 g (45 mm lens) |
| Omgevingsaanpassingsvermogen | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trilling | Sinusvormige Trilling, Frequentie: 10HZ~150HZ~10HZ, Piekwaarde: 0,15 mm, Axiale Richting: X, Uithoudingsduur: 8 min/as, Cycli: 2 keer |
| Impact | Halve Sinusgolf, 30g/11ms, Impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/REACH |
| Optische Lens | Vaste Focus Athermal: 9,1/13/25/45 mm |
Industriële Toepassingen
De iTL612 Pro thermische beeldvormingsmodule kan worden gebruikt op gebieden zoals bosbrandbestrijding, stroomonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten, enz.
Onze Productlijn
- Hoge gevoeligheid en uitstekende prestaties
- Wereldwijd toonaangevende technologie in de infraroodindustrie
- Diverse infrarooddetectoren beschikbaar - zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
- Massaproductie om snelle levering te garanderen - drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Veelgestelde Vragen
1. Over keramische verpakking infrarood detector
Keramische verpakking is vergelijkbaar met metalen verpakking, wat een volwassen verpakkingstechnologie is voor infrarooddetectoren. Vergeleken met metalen verpakking wordt het volume en gewicht van de verpakte detector aanzienlijk verminderd. Voor keramische verpakking heeft het uitleescircuit een zelfaanpassende bedrijfstemperatuurfunctie en vereist het geen TEC-stabilisatie.
2. Wafer Level Packaging
Wafer-level packaging, ook bekend als wafer-level size packaging, is een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie. Wafer level packaging (WLP) is het proces van het voltooien van hoog vacuüm verpakking direct op de gehele MEMS-wafer, vervolgens scriben en snijden om een enkele infrarooddetector te maken. Het voert de meeste of alle verpakkings- en testprocedures direct op de IR-detectorwafer uit voordat deze wordt gediced. Het is een verbeterde chip-size package die voldoet aan de behoeften van kleine afmetingen, lichtgewicht, draagbaarheid, handheld, lage prijs en hoge productie-efficiëntie.
