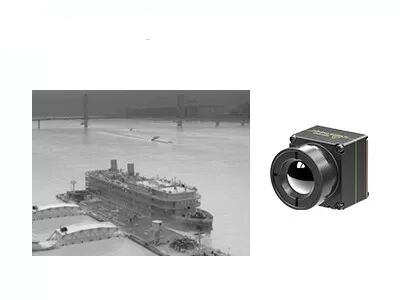

De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading

Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL612R pro
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 640x512 Machtsconsumptie 0,7 W
Spectraalgebied 8~14μm Pixelhoogte 12μm
Typische NETD ≤40mk Frame rate 30Hz
Hoog licht

Infrarode Camerakern 640x512

,

Infrarode Camerakern 12um

,

UAV de Thermische Camera van de Nuttige ladingshommel

Laat een bericht achter
Productomschrijving

De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading


Productomschrijving


Als belangrijke fabrikant van gekoelde ongekoelde infrarode detectors & thermische modules, boren de Globale Technologie developes een uiterst kleine grootte en de lichtgewicht infrarode thermische weergave iTL612R uit Pro, die de compacte versie van infrarode camerakern iTL612R is.

Volledig georiënteerd voor ruilmiddel-C (grootte-gewicht-en macht-kosten), zijn de grootte en het gewicht van Pro infrarode de camerakern van iTL612R reeds bij het front in de industrie geweest. Het is de beste keus voor klanten die hebben vereisten op grootte en gewicht beperken wanneer het integreren van hun eigen hommels.

Verstrekkend 640×512/12μm zelf-ontwikkelde wafeltje-vlakke infrarode detector, de rang IP67 van de lensbescherming, weergave en van de temperatuurmeting versie, en diverse SDK-oplossingen, bereikt iTL612R de Pro thermische module aan ruimtebeperkingen met kleinere grootte en lichter gewicht antwoordt, langere levensduur batterij met lagere machtsconsumptie, overwint integratiemoeilijkheden op het elektronikagebied van de consument, en verstrekt meer oplossingen voor compacte en draagbare producten.

Het wordt speciaal ontwikkeld voor het gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp bij rampen & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz.


Hoofdlijnen


Compact & Lichtgewichtontwerp
• Grootte: 17mm×17mm×22mm (met 9.1mm lens)
• Gewicht: 13g (met 9.1mm lens)
• Machtsconsumptie zo laag zoals 0.7W
Duidelijk Beeld & Nauwkeurige Radiometrie
• Het gloednieuwe algoritme van het beeldproces: NUC/3DNR/DNS/DRC/EE
• Steunvensters/Linux/ARM SDK
• Regionale steun, punt & isothermtemperatuurmeting
Diverse Interfaces voor Gemakkelijke Integratie
• DVP/LVDS/USB2.0 interfaces, RAW/YUV-de output van beeldgegevens, seriële poortcontrole


Productspecificaties



Model iTL612R pro
De Detectorprestaties van IRL
Gevoelig Materiaal Vanadiumoxyde
Resolutie 640×512
Pixelgrootte 12μm
Spectrale Waaier 8~14μm
Typische NETD ≤40mk
Beeldverwerking
Framesnelheid 30Hz
Starttijd 5s
Digitale Video RAW/YUV/BT656
Beeldalgoritme Niet-uniformiteitscorrectie (NUC)
3D Lawaaivermindering (3DNR)
DE-lawaai (DNS)
Dynamisch bereikcompressie (DRC)
Randverhoging (EE)
Beeldvertoning Zwarte Hete/Witte Hete/Pseudokleur
PC-Software
ICC Software Modulecontrole & Videovertoning
Elektrospecificaties
Standaard Externe Interface 30Pin_HOURS: DF40C-30DP-0.4V (51), (UREN, Mannetje)
USB-Uitbreidingsraad Type-c
Communicatie Interface RS232-TTL/USB2.0
Digitale Videointerface CMOS8/USB2.0
Leveringsvoltage 4.0-5.0V V VDC
Typische Machtsconsumptie 0.7W
Temperatuurmeting
Werkende Temperatuurwaaier -10°C~+50°C
De Waaier van de temperatuurmeting -20°C~+150°C, 0°C~550°C; Steunaanpassing en Uitbreiding
De Nauwkeurigheid van de temperatuurmeting Groter van ±2°C of ±2% (@23℃±3℃)
Regionale Temperatuurmeting Steun Maximum, Minimum en Gemiddelde Waarde van de Output Regionale Temperatuur
SDK Steunvensters/Linux/ARM; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur
Fysieke Kenmerken
Grootte (mm) 17×17×22 (met 9.1mm Lens)
Gewicht 13g (met 9.1mm Lens)
Milieuaanpassingsvermogen
Werkende Temperatuur -40°C~+70°C
Opslagtemperatuur -45°C~+85°C
Vochtigheid Non-condensing 5%~95%,
Trilling 5.35grms, As 3
Schok Helft-sinus Golf, 40g/11ms, 3 As 6 Richting
Certificaten ROHS2.0/REACH
Optica
Facultatieve Lens Vaste Athermal Nadruk: 9.1mm



Industriële Toepassingen


De Pro de thermische weergavemodule van iTL612R kan in UAV nuttige lading en wearable apparaten worden geïntegreerd zodat wijd op gebied van Vooruitlopend Onderhoud, Photovoltaic Inspectie, Milieubescherming, Wetenschappelijk Onderzoek, Luchtfotografie, Politieonderzoek, Hulp & Redding, Forest Fire Prevention, Stedelijke Veiligheid enz. wordt gebruikt.
De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading 0

Globale Sensortechnologie


De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading 1
De uiterst kleine Kern 640x512 12um van de Grootte Ongekoelde Infrarode Camera voor UAV Nuttige lading 2


FAQs


1. Wat is Pseudokleur?
De pseudokleur, ook genoemd valse kleur, de thermische distributie van voorwerpen kan in visuele beelden door het infrarode thermische weergavesysteem worden omgezet en op de monitor in grijs niveau of pseudokleur worden getoond. Aldus kan de temperatuurdistributie van voorwerpen worden verkregen. Om het voor mensen gemakkelijker te maken een thermisch beeld gemakkelijk om te analyseren visueel wordt het vertegenwoordigd gebruikend valse kleuren die het verschil in temperatuur vertegenwoordigen.

2. Hoeveel de pseudokleur kan de thermische weergavemodule van GST aanbieden?
- Witte Heet
- Lava
- Ironbow
- Heet Ijzer
- Medisch
- Noordpool
- Rainbow1
- Rainbow2
- Roodgloeiend
- Witte Heet

3. Het werk Principe van Infrarode Brandpuntsvliegtuigserie
Een serie van fotogevoelige elementen wordt geschikt op de brandpuntsdetector van de vliegtuigserie. De infrarode die stralen van oneindigheid worden uitgezonden zijn imaged op deze fotogevoelige elementen van de brandpuntsvliegtuigserie door het optische systeem. De detector zet het lichte signaal in een elektrosignaal om en voert integrale versterking, bemonstering, outputbuffer en simultaan overseinend systeem uit, en naar het controlesysteem definitief verzonden om een beeld te vormen.
