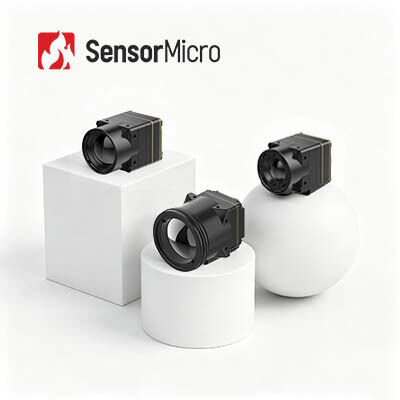

Onverkoelde infraroodcamera-kern met resolutie 640x512 8μm pixel pitch en ≤30mK NETD voor draagbare apparaten
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL608 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Stroomverbruik | 0,4 W | Spectraal bereik | 8~14μm |
|---|---|---|---|
| Typisch NETD | ≤30mK | Pixelafstand | 12μm |
| Oplossing | 640x512 | Framesnelheid | 30/50 Hz |
| Markeren | Infrarode Camerakern 640x512,Infrarode Camerakern 12um,UAV de Thermische Camera van de Nuttige ladingshommel |
||
Productomschrijving
Onverkoelde infraroodcamera-kern 640x512 8μm geïntegreerd in draagbare en ruimtebeperkte apparaten
De iTL608-infraroodkern herdefinieert de miniaturiseerde SWaP-optimalisatie voor thermische beeldvorming en bereikt de meest compacte en lichte modellen ter wereld, met behoud van professionele beeldvorming.Met een kleine voetafdruk van 13 × 13 × 18.3 mm en een lichtgewicht van 6,7±1,5 gram, het is een van de meest integrabele thermische kernen in zijn categorie, waardoor het ideaal is voor ultra-draagbare en ruimtebeperkte apparaatontwerpen.
Met behulp van 8 μm ultrafijne pixeltechnologie en 640 × 512 native resolutie, levert de kern zeer gedetailleerde thermische beelden,terwijl de ≤30mK NETD-classificatie garandeert een uitzonderlijke temperatuurdetectie nauwkeurigheid in het 8-14μm LWIR-spectrumSnelle opstart, instelbare frameraten en intelligente beeldcorrectie algoritmen zorgen voor betrouwbare real-time beelden.het werkt foutloos onder extreme omstandigheden met een rijke compatibiliteit met perifere apparaten om naadloze integratie in verschillende draagbare thermische systemen te ondersteunen.
Hoofdkenmerken
Extreme lichtgewicht ontwerp
- Compacte afmetingen van 13 × 13 × 18,3 mm en gewicht van 6,7 ± 1,5 g (inclusief 6 mm lens)
- Onder de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
- 8 μm ultra-kleine pixelgrootte met een resolutie van 640 × 512, met fijne details en heldere beelden
- Typische NETD ≤ 30mK, waardoor subtiele temperatuurverschillen betrouwbaar kunnen worden gedetecteerd
Vergemakkelijkte ontwikkeling, snelle integratie
- Meerdere optische lensopties beschikbaar om aan verschillende toepassingsvereisten te voldoen
- Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI/USB 2.0/BT.656
- RAW- en YUV-afbeeldingsgegevensuitgang, met besturing via seriële poort/I2C
Productspecificaties
| Model | iTL608 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 640×512 |
| Pixelgrootte | 8 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK |
| Beeldverwerking | |
| Digitale beeldsnelheid | 30/50Hz |
| Starttijd | ≤ 6 s |
| Digitale video | RAW/YUV/TMP |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| Software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232/USB2.0/I2C |
| Digitale video-interface | MIPI/USB2.0/BT656 |
| Voedingsspanning | 4-5,5 V |
| Typisch energieverbruik | 0.4W |
| Mechanische apparatuur | |
| Grootte (inclusief lens) | Met een lens van 6 mm: 13 × 13 × 18,3 mm (lens met buitendiameter Φ12,3 mm) Met een lens van 8,7 mm: 13 × 13 × 19,8 mm (lens met buitendiameter Φ15,6 mm) Met een lens van 16,7 mm: 13 × 13 × 27,9 mm (lens met buitendiameter Φ22,2 mm) Met 30 mm lens: 13 × 13 × 39 mm (lens buitendiameter Φ36 mm) |
| Gewicht (inclusief lens) | 6.7±1,5 g (6mm lens) 7.5±1,5 g (8,7 mm lens) 17±1,5 g (16,7 mm lens) 42.7±1,5 g (30 mm lens) |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | 5.35 grams, willekeurige trillingen, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | Vaste scherpstelling: 6/8.7/16.7/30 mm |
Industriële toepassingen
De iTL608 thermische beeldvorming module kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en meer.
Onze belangrijkste sterke punten
Stabiel aanbod
Met een stabiele en betrouwbare toeleveringsketen in ons hele ecosysteem kunnen we snel reageren op de marktvraag.
Onderhoud van innovatie
Met expertise op het gebied van detectoren en ervaring in het ondersteunen van systeemintegratie, krijgen we diep inzicht in prestatievereisten, continu optimaliseren we ontwerpen,en een goede cirkel creëren.: Producttoepassing → Technische feedback → Productverbetering.
Kostenvoordeel
Door de gehele productieketen te beheren en efficiënte, grootschalige productie te gebruiken, bieden we concurrerende prijzen voor een breed scala aan toepassingen.
Vaak gestelde vragen
Wat is Pseudo Color?
Pseudo-kleur, ook wel valse kleur genoemd, transformeert de thermische verdeling van objecten in visuele beelden via het infrarood thermisch beeldsysteem.op de monitor in grijs of pseudo-kleur weergegevenOm de visuele analyse van thermische beelden te vergemakkelijken, worden ze weergegeven met valse kleuren die temperatuurverschillen aangeven..
Hoeveel pseudo kleuren kan SensorMicro thermische beeldvorming module bieden?
White Hot, Lava, Ironbow, Hot Iron, Medisch, Arctisch, Rainbow1, Rainbow2, Red Hot, White Hot
Werkbeginsel van het infrarood brandpuntvlakarray
Een reeks lichtgevoelige elementen is op de detector van het brandpuntvlak geplaatst.Infraroodstralen die uit de oneindigheid worden uitgezonden, worden op deze lichtgevoelige elementen van het brandpuntvlak door het optische systeem afgebeeld.De detector zet het lichtsignaal om in een elektrisch signaal en voert integrale versterking, bemonstering, uitgangsbuffer en multiplexingssysteem uit.en wordt uiteindelijk naar het bewakingssysteem gestuurd om een beeld te vormen.
