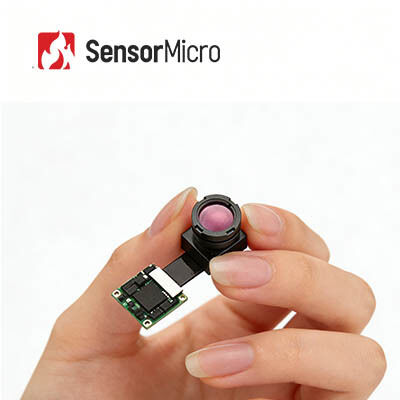

Onverkoelde LWIR-thermische camera-module met 256x192 resolutie 12μm pixel pitch en 330mW stroomverbruik

De Mini212G2 ongekoelde IR-beeldvormingsmodule integreert een 256x192/12μm focal plane array wafer level package (WLP) infrarooddetector die in staat is om langegolf-infraroodspectrum (LWIR) vast te leggen, variërend van 8 tot 14 μm.

De Mini212G2 thermische cameramodule is ontworpen voor geoptimaliseerde SWaP-C (grootte, gewicht, vermogen en kosten) en voldoet aan strenge eisen voor compact formaat, laag gewicht en concurrerende prijzen. De miniatuurvormfactor maakt kosteneffectieve oplossingen mogelijk terwijl de ontwikkeltijd wordt verkort.

• Miniatuurmodule met directe warmtebeelduitvoer:Uitgerust met een zelfontwikkelde 256×192/12μm infrarooddetector op waferniveau die aanzienlijke kostenvoordelen biedt
• Ultracompact ontwerp:Slechts 17 x 17 mm (PCBA) groot en weegt slechts 4 g - ideaal voor toepassingen met beperkte ruimte
• Geïntegreerde verwerking:ISP-verwerkingskaart en geavanceerde beeldalgoritmen zorgen voor heldere warmtebeelden met een grote veelzijdigheid
• Nauwkeurige temperatuurmeting:Uiterst nauwkeurige meting met een nauwkeurigheid tot ±2℃; ondersteunt spot-, oppervlakte- en full-frame metingen
• Flexibele configuratie:Er zijn meerdere gezichtsveldlensopties beschikbaar om aan verschillende observatievereisten te voldoen
• Rijke interfaces:USB2.0 / MIPI / DVP / BT.656 / LVDS digitale video-uitgangsinterfaces met volledige industriestandaard compatibiliteit

De iLC212 warmtebeeldmodule wordt toegepast op AIoT, Machine Vision, Industrial Vision, Security Monitoring, Nachtobservatie en aanverwante velden.

• Volledige documentatie:Producthandleidingen, installatiehandleidingen en selectiereferenties voor een naadloze implementatie
• Hulp bij ontwikkeling en testen:Voorbeelden van geïntegreerde tests, prestatie-evaluatie en parameterverificatiediensten
• Geavanceerde ontwikkelaarstoolkit:SDK's, API's, algoritmen en foutopsporingstools voor diepgaande integratie
• Technische ondersteuning op afstand:24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen
• Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen

Infraroodstraling (IR) verwijst naar energie met golflengten die beginnen bij ongeveer 700 nm en zich uitstrekken tot ongeveer 1 mm. Alle objecten zenden warmte uit in de vorm van infraroodstraling, die onzichtbaar is voor het menselijk oog, omdat we alleen ‘zichtbaar licht’ kunnen zien binnen het elektromagnetische spectrum.

Het kernonderdeel is de infrarood-thermische detector, die op gevoelige wijze kleine temperatuurverschillen in omringende objecten detecteert. Het verzamelt stralingsinformatie en voert temperatuurgegevens uit voor beeldvorming op basis van deze temperatuurvariaties. Hetere objecten produceren meer infraroodstraling, die als warmte kan worden gevoeld als de intensiteit voldoende hoog is.
