Ongekoelde Micro- LWIR Thermische Camerakern 256x192 12μM With 3.2mm Lens
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 256x192 | Machtsconsumptie | 700mW |
---|---|---|---|
Spectraalgebied | 8~14μm | Pixelhoogte | 12μm |
NETD | ≤65mK | Frame rate | 25Hz/30Hz |
Hoog licht | De Thermische Camera 12uM van LWIR,3.2mm Lenslwir Thermische Camera,Thermische de Camerakern van 256x192 LWIR |

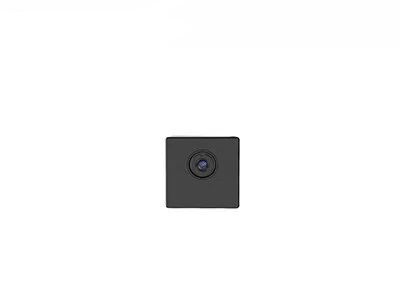

Ongekoelde Micro LWIR 256x192 12μm Thermische Camerakern met 3.2mm Lens
iLC212 de ongekoelde de weergavemodule van IRL integreert de van de het vliegtuigserie van 256x192/12μm brandpunts van het het wafeltjeniveau het pakket (WLP) infrarode detector en kan long-wave infrarode spectrum (van LWIR) vangen dat zich van 8 tot 14μm uitstrekt.
Georiënteerd voor volledig geoptimaliseerd ruilmiddel-C, wordt de thermische de cameramodule van iLC212 speciaal ontworpen voor die klanten die strenge eisen over grootte, gewicht en kosten op het gebied van veiligheid en toezicht heeft. wegens zijn miniatuurgrootte, lichtgewicht en zeer lage prijs, verkorten iLC212 de thermische kern zeer de de lage prijseisen van de klanten ontmoet, hun ontwikkelingstijd en besparen kosten voor hen.
De globale Sensortechnologie specialiseert zich in het ontwerp, de vervaardiging, de verkoop en de marketing van thermische weergavedetectors en infrarode modules. Wij kunnen onze klanten verstrekken een verscheidenheid van infrarode thermische weergaveoplossingen die secundaire ontwikkelingstijd verkorten en zeer de kosten voor klanten drukken.
- Volledig geoptimaliseerde toepassing ruilmiddel-C
- Geschikt voor diverse veiligheids thermische camera's
- Een brede waaier van thermische weergavetoepassingen
- Lage Machtsconsumptie
Model | iLC212 |
De Detectorprestaties van IRL | |
Materiaal | Ongekoeld Vanadiumoxyde |
Resolutie | 256×192 |
Pixelgrootte | 12μm |
Spectrale Reactie | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Beeldverwerking | |
Digitale Video | RAW/YUV/BT656; Steunusb2.0 Videotransmissie; De Lijn van de de Steunparameter van de temperatuurmeting |
Digitale Framesnelheid | 25Hz/30Hz |
Beeldvertoning | Zwart-heet/witgloeiend/pseudo-Kleur |
Beeldalgoritme | Nonuniformitycorrectie (NUC) 3D Vermindering van het Beeldlawaai (3DNR) 2D Lawaaivermindering (DNS) Dynamisch bereikcompressie (DRC) De Verhoging van EE |
Starttijd | ≤3s |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~+50℃ |
De Waaier van de temperatuurmeting | -20℃~+150℃, van de de Metingswaaier van de Steuntemperatuur de Uitbreiding en de Aanpassing |
De Nauwkeurigheid van de temperatuurmeting | ±3℃/±3% (neem de grotere waarde) @23℃±5℃; de Afstand van de Temperatuurmeting is 1.5m |
Regionale Temperatuurmeting | Steun Om het even welke Meting van de Gebiedstemperatuur, Maximumwaarde van het Outputgebied, Minimumwaarde en Gemiddelde Waarde |
SDK | De vensters/Linux-de Versie, bereiken Videostroomanalyse en Grijs aan Temperatuuromzetting |
Elektrointerface | |
Externe Interface | 30pin_HOURS schakelaar Machtsinput Digitale Video RS232-TTL/USB2.0 GPIO enz. |
Mededeling | RS232-TTL/USB2.0 |
Uitbreidingscomponent | VPC-Raad |
PC-Software | |
ICC Software | Modulecontrole en Videovertoning |
Machtssysteem | |
Voeding | GELIJKSTROOM 3.3V±0.1V |
Machtsdissipatie | Regelmatige Staat: 0.70W/3.3V @23±3℃ |
Fysische eigenschap | |
Schakelaars | Extern Schakelaarmodel: DF40C-30DP-0.4V (51), (uur-Mannetje) Het koppelen Schakelaarmodel: DF40C (2,0) - 30DS-0.4V (51), (uur-Wijfje) |
Grootte | 21mm×21mm×12.8mm (met inbegrip van 3.2mm lens) |
Gewicht | 8.9g±0.5g (met inbegrip van 3.2mm lens) |
Milieuaanpassingsvermogen | |
Verrichtingstemperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Effect & Trillingsweerstand | Effect: halve sinusgolf, 40g/11ms, met 3 assen, richting 6 Trilling: 5.35grms, as 3 |
Certificatie | ROHS2.0/REACH |
Lens | |
Facultatieve Lens | 3.2mm/F1.1, HFOV: 55.6±2.8°; Het met een laag bedekken: AR |
De de thermische weergavemodule wordt van iLC212 toegepast op het gebied van Veiligheid Controle, Thermografie, Wearable Apparaat, Voertuigelektronika, Smart Home, het Leven Schepselenopsporing enz.
1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.
2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
