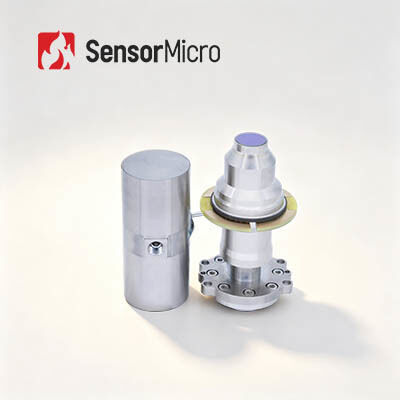

Mid Wave Type II Superlattice 640x512 15μm afgekoelde infrarooddetector voor geïntegreerde Dewar-koelerassemblage

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615H
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 / 15μm NETD 20mK (F2/F4)
Spectraal bereik 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm Max. Framesnelheid 100 Hz
Reactie Niet-uniformiteit ≤8% Effectieve pixelsnelheid ≥ 99,76%
Markeren

Gekoelde Infrarode Detectors 30um

,

Superlattice Infrarode Detectors 320x256

,

RS058 Lwir koelde Infrarode Detectors
Laat een bericht achter
Productomschrijving
Productbeschrijving

Met behulp van Type‐II Superlattice-technologie en een lineair cryocooler-ontwerp biedt de C615H HOT-gekoelde infrarooddetector een resolutie van 640×512 bij 15 μm pixels.Bediening van het brandpuntvlak bij 150 KDe compacte dewar en de cryocooler ondersteunen flexibele systeemintegratie.terwijl MTTF ≥ 25,000 uur zorgt voor een betrouwbare werking op lange termijn voor onderhoudsarme thermische beeldvormingstoepassingen.

Hoofdkenmerken
SWaP-geoptimaliseerd ontwerp
  • Deurgrootte: φ33 × 37,5 × 70 mm; cryocooler: φ26 × 55,8 mm, waardoor flexibele integratie mogelijk is
  • Gewicht verlaagd tot 235 g; stabiel energieverbruik verlaagd tot 3 W
Snelle afkoeling, snelle start.
  • Koelingtijd zo kort als 2,5 minuten.
Verlengde levensduur, efficiënte werking.
  • MTTF ≥ 25.000 uur
Productspecificaties
Parameter Specificatie
Model C615H.
Gevoelig materiaal T2SL
Resolutie 640×512
Pixelgrootte 15 μm
Spectrumrespons 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Typische NETD 20 mK (F2/F4)
Max. Frame Rate 100 Hz
Effectieve pixel snelheid ≥ 99,76%
Niet-eenvormigheid van de reactie ≤ 8%
Werktemperatuur -45°C ~ +71°C
Cryocooler LS711H. RS028.
Koelingstijd (23°C) ≤3 min. ≤2.5 min.
Max. stroomverbruik (71°C) ≤12 W.
Steady Power Consumption (23°C) ≤ 3 W. ≤ 3,5 W.
Grootte (mm) Cryocooler: φ26 × 55,8 86 × 43 × 57
Dewar: 33 x 37,5 x 70
Gewicht (g) ≤235
Industriële toepassingen

De C615H MWIR cryogenaal gekoelde infrarooddetector wordt op veel gebieden gebruikt, zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek en meer.

Onze voordelen
Stabiel aanbod

Met een stabiele en betrouwbare toeleveringsketen in ons hele ecosysteem kunnen we snel reageren op de marktvraag.

Onderhoud van innovatie

Met expertise op het gebied van detectoren en ervaring in het ondersteunen van systeemintegratie, krijgen we diep inzicht in prestatievereisten, continu optimaliseren we ontwerpen,en een goede cirkel creëren.: Producttoepassing → Technische feedback → Productverbetering.

Kostenvoordeel

Door de gehele productieketen te beheren en efficiënte, grootschalige productie te gebruiken, bieden we concurrerende prijzen voor een breed scala aan toepassingen.

Vaak gestelde vragen
1Wat is infraroodstraling?

Wanneer we het hebben over infrarood thermische beeldvorming, is het eerste wat in overweging moet worden genomen infraroodstraling (IR).Alle objecten geven een bepaalde hoeveelheid warmte uit in de vorm van infraroodstraling., dat onzichtbaar is voor ons omdat het hele elektromagnetische spectrum met het blote oog alleen "zichtbaar licht" kan zien.

2Hoe werkt een infrarood thermische beeldscherm?

De kerncomponent van infraroodapparatuur is de infraroodwarmte-detector, die het kleine temperatuurverschil van omringende objecten gevoelig kan detecteren.Het verzamelt dan deze stralingsinformatie van het object en geeft temperatuurinformatie uit voor beeldvorming.Hoe warmer het object, hoe meer infraroodstraling het produceert.
