LWIR gekoelde infrarooddetector geïntegreerd in EO IR-systemen Resolutie van 640x512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615S LWIR
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 640x512 Pixelhoogte 15μm
Stabiel stroomverbruik <8W Hoge gevoeligheid NETD≤25mK
Spectraalgebied 3,7 ~ 4,8 μm (MW); 7,7~9,5 (LW) Grootte 142x58.5x71mm
Hoog licht

640x512 resolutielwir Infrarode Detector

,

EO IRL koelde Infrarode Detector

,

Geïntegreerde LWIR Gekoelde Detector
Laat een bericht achter
Productomschrijving

LWIR koelde Infrarode die Detector in EO IRL Systemen640x512 Resolutie wordt geïntegreerd

Productomschrijving

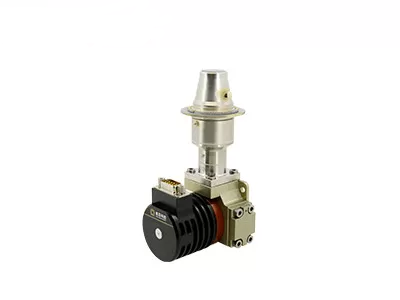

Geïntegreerde het dewarvat koelere assemblage van C615S is de LWIR één van T2SL gekoelde infrarode die detectors door Globale Sensortechnologie worden ontwikkeld (GST). Het is een Type II van 640x512/15µm Superlattice (T2SL), Geïntegreerde Detector Koelere die Assemblage (IDCA), voor hoge prestaties 7.7~9.5μm Lange Golfinfrared (LWIR) wordt ontworpen wavebands.



Met 640x512-resolutie en verminderde pixelhoogte aan 15µm, verstrekt de geïntegreerde het dewarvat koelere assemblage van C615S LWIR duidelijk beeld en superieure prestaties. Het komt in meest geavanceerde technologie, hoge quantumefficiency, hoge framesnelheid, hoge gevoeligheid, niet-uniformiteit met geringe geluidssterkte, beste enz. voor



Als LWIR-detector, stelt het hoge prestaties in de omstandigheden van zand of stofklimaat voor en niet door zonlichttrilling of enige vlam op hoge temperatuur beïnvloed.



Hoofdlijnen



- Resolutie: 640x512

- Pixelhoogte: 15µm

- Hoge Gevoeligheid

- Goed Weergaveeffect

- Met geringe geluidssterkte

- Stabiele Prestaties

- Uitstekende niet-Uniformiteit



Productspecificaties



Model C615S LWIR
Materiaal T2SL
Resolutie 640x512
Pixelhoogte 15um
Spectrale Waaier 7.7μm~9.5μm LW
Het werk Wijze Momentopname; ITR & doorweeft Binning-Integratiewijze; Vensterswijze; Anti-blooming
Lastencapaciteit ITR: 12.22Me-/6.67Me-
Doorweef Binning: 24.44Me-/13.33Me-
Dynamisch bereik ITR: ≥76dB
Doorweef Binning: ≥77dB
Outputkanaal 4; Tot 22,5 Mpixel/s per Output
NETD ≤30mK (F2 ITR)
≤25mK (F2 doorweeft Binning)
Efficiënt Pixeltarief ≥99.5%
Reactie niet-Uniformiteit ≤8%
Koeler Type RS058
Regelmatige Machtsconsumptie <8w>
Max Power Consumption <17w>
Voeding 24V gelijkstroom
Het koelen Tijd <5min30s>
Gewicht ≤600g
Afmeting (mm) 148x58.5x71
Het werk Temperatuur -45°C ~ +71°C



Industriële Toepassingen


De gekoelde IRL detector van C615S wordt LWIR wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.

LWIR gekoelde infrarooddetector geïntegreerd in EO IR-systemen Resolutie van 640x512 0


Eer & Certificaten


LWIR gekoelde infrarooddetector geïntegreerd in EO IR-systemen Resolutie van 640x512 1


FAQs



1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.


2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
