15μM 640x512 Gekoelde MWIR Infrarode Detector voor Ver Controlesysteem
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512/12μm | NETD | ≤17mK (F2); ≤18mK (F4) |
---|---|---|---|
Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Verrichtingstemperatuur | -45℃~+71℃ |
Hoog licht | RoHSmwir Infrarode Detector,de Infrarode Detector van 15uM MWIR,Verre Controle Gekoelde MWIR Detector |

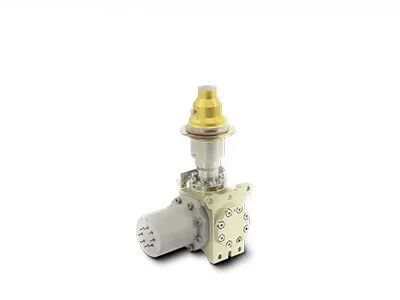

15μM 640x512 Gekoelde MWIR Infrarode Detector voor Ver Controlesysteem
De hoge Gevoeligheid 640x512/15μm MWIR koelde Infrarode Detector met RS058 Integraal Stirling Cooler
C615M MWIR is één van de HgCdTe/MCT gekoelde infrarode die detectors door Globale Sensortechnologie worden ontwikkeld (GST). Het is met de populairste specificatie van 640x512@15 μm voor bijna alle mogelijke toepassingen zoals het systeem van het lange afstandtoezicht, handbediende thermische imagers, de opsporingscamera's enz. van de gaslekkage.
C615M RS058 is verwisselbaar met de meeste heersende stroming Schorpioen zoals producten wanneer gevormd met RS058 geïntegreerde stirling koeler. Het dewarvatontwerp, de koelere afmeting, en de mechanische/elektrointerface zijn bijna hetzelfde zodat de cameraintegrators slechts hun oude gebrekkige tegenhanger moeten nemen en onze verwisselbare C615M RS058 voor verdere interne configuratie gemakkelijk verbinden.
- Resolutie: 640x512
- Pixelhoogte: 15μm
- Hoge Gevoeligheid
- Compact Ontwerp
- Lichtgewicht
- Lage Machtsconsumptie
Model | C615M MW |
Materiaal | MCT |
Resolutie | 640x512 |
Pixelhoogte | 15μm |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het werk Wijze | Momentopname, ITR/IWR-Integratiewijze; Vensterswijze; Anti-blooming |
Lastencapaciteit | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
Dynamisch bereik | ≥75dB |
Aantal Output | 4; Tot 10Mpixel/s per Output |
NETD | F2: ≤17mK F4: ≤18mK |
Efficiënt Pixeltarief | ≥99.5% |
Reactie niet-Uniformiteit | ≤8% |
Cryocoolertype | RS058/RS046 |
Regelmatige Machtsconsumptie | ≤ 6W@RS058 ≤ 5W@RS046 |
Max Power Consumption | ≤12W @ RS058 ≤11W @ RS046 |
Voeding | RS058: 24V gelijkstroom RS046: 32V gelijkstroom |
Het koelen Tijd | ≤6min @ RS058 ≤5min30s @ RS046 |
Gewicht | ≤600g @ RS058 ≤350g @ RS046 |
Afmeting (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
Het werk Temperatuur | -45°C ~ +71°C |
C615M MWIR koelde cryogenically infrarode detector wijd wordt gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.
2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
