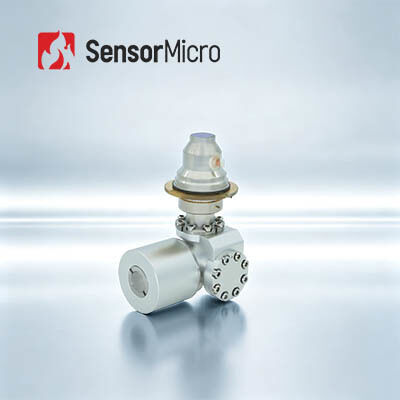

T2SL Geïntegreerde Dewar-koeler assemblage 640x512 15μm afgekoelde infrarooddetector voor langeafstandsbewaking
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615H |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512/15μm | NETD | 20mK(F2/F4) |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Effectieve pixelsnelheid | ≥ 99,76% |
| Cryo-koeler | LS711H/RS028 | Max. Framesnelheid | 100 Hz |
| Markeren | F1.5mwir MCT Infrarode Detector,De Infrarode Detector 30uM van MCT,De Infrarode Detector 320x256 van RS058 MWIR |
||
Productomschrijving
Productbeschrijving
Built upon Type‐II Superlattice technology and a linear cryocooler design, de C615H HOT cooled infrarood detector delivers 640×512 resolution with 15 μm pixels.Het behoudt een superieure detectieprestatie terwijl het uitstekende SWaP-kenmerken bereikt.: een lichtgewicht 235 g form factor, stabiel 3 W power consumption, and a rapid 2.5‐minute cool‐down. Compact mechanical outlines support flexible integration, and an MTTF of ≥25,000 uur garandeert een lange levensduur.Deze detector voldoet aan de marktvraag naar betrouwbare thermische beeldsystemen met lage onderhoudskosten.
Hoofdkenmerken
SWaP-geoptimaliseerd ontwerp
- Dewar size:φ33 × 37,5 × 70 mm;Cryocooler:φ26 × 55.8 mm
- Gewicht verminderd tot 235 g;Stabiel stroomverbruik verlaagd tot 3 W.
Snelle afkoeling, snelle start.
- Koelingtijd zo kort als 2,5 minuten.
Verlengde levensduur, efficiënte werking.
- MTTF ≥ 25.000 uur
Productspecificaties
| Parameter | Specificatie |
|---|---|
| Model | C615H. |
| Gevoelig materiaal | T2SL |
| Resolutie | 640×512 |
| Pixelgrootte | 15 μm |
| Spectrumrespons | 3.7 ± 0,2 μm ~ 4.8 ± 0,2 μm |
| Typische NETD | 20 mK (F2/F4) |
| Max. Frame Rate | 100 Hz |
| Effectieve pixel snelheid | ≥ 99,76% |
| Niet-eenvormigheid van de reactie | ≤ 8% |
| Werktemperatuur | -45 °C. -71 °C. |
| Cryocooler | LS711H. RS028. |
| Cooling Time (23 °C) | ≤ 3 minuten ≤ 2,5 minuten. |
| Max. Energieverbruik (71 °C) | ≤ 12 W. |
| Steady Power Consumption (23 °C) | ≤ 3 W ≤ 3,5 W. |
| Grootte (mm) | Cryocooler: φ26 maal 55,8 86 maal 43 maal 57 Dewar: 33 x 37.5 x 70 |
| Gewicht (g) | ≤ 235 ≤ 250 |
Industriële toepassingen
De C615H MWIR cryogenically cooled infrarood detector is widely used across many fields, including non‐destructive testing (NDT), environmental monitoring, long‐range surveillance,en wetenschappelijk onderzoek.
Op maat gemaakte service
- Product aanpassing:Adjust configurations and adapt algorithms to meet industry‐specific requirements. Adjust configurations and adapt algorithms to meet industry‐specific requirements. Adjust configurations and adapt algorithms to meet industry‐specific requirements. Adjust configurations and adapt algorithms to meet industry‐specific requirements. Adjust configurations and adapt algorithms to meet industry‐specific requirements.
- On-site technische ondersteuning en opleiding:Provide core customers with hands‐on system setup and operational training. Voorzien van kernklanten met hands‐on system setup en operationele training.
- Gezamenlijke innovatie voor nieuwe producten en markten:Collaborate with customers to co-develop innovative infrared application solutions. Samenwerken met klanten om innovatieve infrarood applicatieoplossingen te ontwikkelen.
Vaak gestelde vragen
1Wat is infraroodstraling?
De golflengte van infraroodstraling energie begint bij ongeveer 700 nm en strekt zich uit tot ongeveer 1 mm.Alle objecten geven een bepaalde hoeveelheid warmte uit in de vorm van infraroodstraling.Dat is onzichtbaar voor ons omdat het blote oog alleen zichtbaar licht kan zien.
2Hoe werkt een infrarood thermische beeldscherm?
De kerncomponent van infraroodapparatuur is de infraroodwarmte-detector, die de kleine temperatuurverschillen van omringende objecten gevoelig kan detecteren.Het verzamelt dan deze stralingsinformatie van het object en geeft temperatuurinformatie voor beeldvorming op basis van die temperatuurverschillen.Hoe warmer het object, hoe meer infraroodstraling het produceert.
