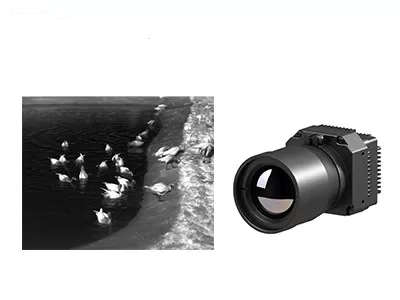

Radiometrische thermische camera module ongekoeld LWIR 1280x1024 / 12µm
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT1212R |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Digitale framesnelheid | 30 Hz |
| Typisch stroomverbruik | 1.0W | Voedingsspanning | 4.5~5.5V |
| Markeren | Module 12um van de VOx de Thermische Camera,Thermische de Cameramodule 1280x1024 van LWIR,De Module van de VOxlwir Camera |
||
Productomschrijving

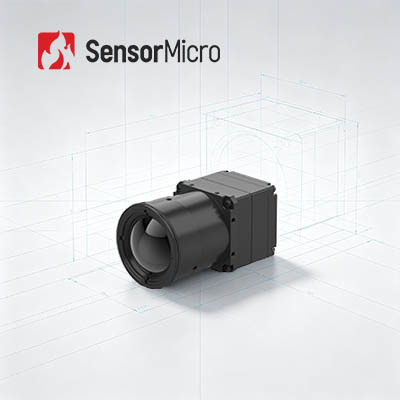

Radiometrische thermische camera-module LWIR 1280x1024 / 12μm
De COIN1212R-infraroodcamera-kern is voorzien van een 1280*1024/12μm megapixel infrarooddetector zonder koeling, geïntegreerd met geavanceerde signaalverwerkingscircuits en temperatuurmetingsalgoritmes.Het ondersteunt veel gebruikte seriecommunicatieprotocollen en biedt een verscheidenheid aan video-uitvoerinterfaces samen met een volledig scala aan optische lensopties. in staat om snel temperatuurverschillen te detecteren en duidelijke thermische beelden en precieze temperatuurgegevens te leveren,Het stroomlijnt aanzienlijk de secundaire ontwikkeling van temperatuurmetingssystemenDit maakt het tot een all-in-one thermische beelding integratie oplossing voor toepassingen in intelligente monitoring, high-end productie, procescontrole, wetenschappelijk onderzoek,en andere high-end thermische beeldvorming toepassingen.
Hoofdkenmerken
- Hoogwaardige beeldvorming, nauwkeurige detectie
- Megapixel high-definition detectie maakt het mogelijk om infrarood temperatuur te meten over bredere uitzichten en grotere gebieden
- Bij het controleren van kleine temperatuurverschillen, worden meer thermische details van het doel duidelijk onthuld
- Volledig en efficiënt
- Ontwikkeld met een top-tier grootformaat ongecooide infrarood detector
- Geïntegreerd met meerdere geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
- Temperatuurmetingsnauwkeurigheid tot ±3°C of ±3%, ondersteunt -20°C tot 150°C en 0 tot 550°C, met aanpasbare uitbreidingen
- Meerdere configuraties, snelle integratie
- Ondersteunt verschillende afbeeldingsmodus, waaronder DVP en BT.1120
- RAW/YUV-afbeeldingsgegevensuitgang met seriepoortbesturing
Productspecificaties
| Model | COIN1212R |
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 1280*1024 |
| Pixelgrootte | 12 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 40mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 30 Hz |
| Starttijd | 6s |
| Analoog video | / |
| Digitale video | RAW/YUV422/TMP |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 50pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0 |
| Communicatie-interface | TTL-232 |
| Digitale video-interface | DVP16/BT.1120/MIPI |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 1.0W |
| Temperatuurmeting | |
| Werktemperatuur | -10°C~+50°C |
| Temperatuurmetingsbereik | -20°C~150°C, 0°C~550°C; Ondersteuning voor aanpassing en uitbreiding |
| Temperatuurmetingsnauwkeurigheid | Meer dan ±2 °C / ±2% |
| Deeltemperatuurmeting | De maximale, minimale en gemiddelde waarde van de ondersteunende uitstoot van de temperatuurmetingsgebieden |
| SDK | Android/Windows/Linux; Bereiken van video-stroomanalyse en omzetting van grijs naar temperatuur |
| Mechanische apparatuur | |
| Grootte van de holle kern ((mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Naakt kerngewicht ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | 5.35 grams, willekeurige trillingen, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Vaste scherpstelling Athermal: 14mm/19mm/24mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN1212R-infrarood-imagingmodule wordt veel gebruikt in elektriciteitscentrales, machinevisie, gebouwinspectie, metallurgie, petrochemie, enz.
Een gestandaardiseerde dienst
- Volledige documentatie:Producthandleidingen, installatiegids en selectieverwijzingen.
- Ontwikkelings- en testhulp:Geïntegreerd testen van monsters, evaluatie van prestaties en verificatie van parameters makkelijk gemaakt.
- Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
1Over keramische verpakkingen met infrarood detector.
Het proces van keramische verpakkingen is vergelijkbaar met metaalverpakkingen, die een volwassen infrarood detector verpakkingstechnologie is.het volume en het gewicht van de verpakte detector worden sterk verminderdVoor keramische verpakkingen heeft het afleescircuit een zelfregulerende werktemperatuurfunctie en vereist het geen TEC-stabilisatie.
2. Waferniveau Verpakking
Wafer-level verpakkingen, ook wel wafer-level size verpakkingen genoemd, zijn een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie.Wafer level packaging (WLP) is het proces van het voltooien van hoge vacuüm verpakking rechtstreeks op de hele MEMS waferHet voert de meeste of alle verpakkings- en testprocedures rechtstreeks op de IR-detectorwafer uit voordat het wordt gesneden.Het is een verbeterd chipgrootte pakket dat voldoet aan de behoeften van kleine, lichtgewicht, draagbaar, draagbaar, goedkoop en zeer efficiënt.
