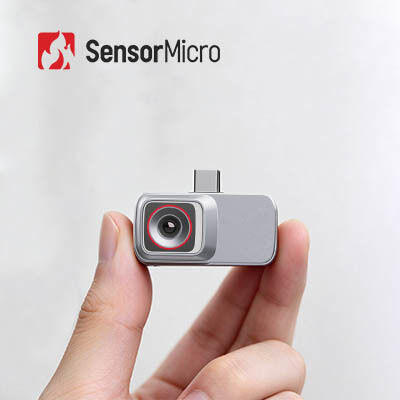

256×192 Resolutie 12μm Pixel Pitch Thermische Camera Kern voor Medische Diagnose Temperatuurmeting

Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iHA212W
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 256×192 Pixelafstand 12μm
Temperatuurmeetbereik 32℃~+42℃ Stroomverbruik 0.3W
Voedingsspanning 5V±0,5 Digitale video-interface USB2.0
Markeren

LC160 ongekoelde Thermische Camerakern

,

Thermische de Camerakern van de temperatuurmeting

,

120x90 de ongekoelde Module van IRL

Laat een bericht achter
Productomschrijving
Productoverzicht

De iHA212W infrarood camera core is voorzien van een 256×192/12μm ongekoelde infrarooddetector en is specifiek ontworpen voor contactloze biologische temperatuurmeting. Met een hoge meetnauwkeurigheid tot ±0.5°C maakt het snelle, niet-invasieve, stralingsvrije en real-time visualisatie mogelijk van de oppervlaktetemperatuurverdeling en subtiele temperatuurveranderingen op biologische doelen. Deze oplossing biedt een nauwkeurigere, handigere en milieuvriendelijkere benadering voor temperatuurmonitoring in toepassingen zoals medische diagnostiek, inspectie, vroege ziektescreening en temperatuurmeting van vee.

Belangrijkste Kenmerken
Hoge Precisie Temperatuurmeting
  • Specifiek ontworpen voor contactloze biologische temperatuurmeting
  • Nauwkeurigheid van ±0.5°C
Compleet Ontwerp, Betrouwbare Prestaties
  • ISP-verwerkingsbord en intelligente beeldalgoritmen leveren duidelijke thermische beelden en temperatuurmatrixgegevens direct, met brede compatibiliteit
  • Volledig ingekapseld met beschermende structurele componenten voor verbeterde duurzaamheid en betrouwbaarheid
Eenvoudige Integratie, Simpele Ontwikkeling
  • Standaard Type-C interface voor voeding, gegevensoverdracht en besturing
  • Biedt SDK's voor Android/Linux, vereenvoudigt video stream analyse en conversie van grijs naar temperatuur
Productspecificaties
Model iHA212W
IR Detector Indicatoren
Gevoelig Materiaal VOx
Resolutie 256×192
Pixelgrootte 12μm
Spectrale Respons 8µm ~ 14µm
Typische NETD ≤50mK
Beeldverwerking
Digitale Frame Rate 25Hz
Opstarttijd ≤6s
Digitale Video RAW/YUV/TMP
Beeldalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave Medisch/Pseudo Kleur
PC Software
Computer/Mobiele Software Module Besturing & Videoweergave
Temperatuurmeting
Bedrijfstemperatuur 10℃~+50℃
Temperatuurmeetbereik 32℃~+42℃
Temperatuurmeetnauwkeurigheid ≤±0.5℃ (na 2 minuten opwarmen, omgeving 23±3°C, doel 32-42°C)
Meetafstand 0.5m–2.5m; ondersteunt temperatuurmeting over meerdere afstanden via SDK
SDK Ondersteunt Windows/Android/Linux SDK, realiseert video stream analyse, module besturing, uitgebreide array temperatuurmeting, temperatuurbeeldvorming, temperatuurvenster instelling, meerdere integraties
Elektrisch
Standaard Externe Interface USB (TYPE-C)
Communicatie Interface USB
Digitale Video Interface USB2.0
Voedingsspanning 5V±0.5
Typisch Stroomverbruik 0.3W
Optische Lens
Brandpuntsafstand 3.2mm
Type Lens Vaste Focus Athermal
F/# 1
FOV (H×V) 56°×42°
Omgevingsaanpassingsvermogen
Bedrijfstemperatuur -10℃~+50℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trilling 5.35grms, Willekeurige Trilling, 3-assig
Schok Halve Sinusgolf, 40g/11ms, Schokrichting, 3 Assen, 6 Richtingen
ESD 6kV contactontlading; 8kV luchtontlading
Certificering
Milieu Certificering ROHS2.0/REACH
Industriële Toepassingen

De doelklantgroep is voornamelijk:

  • Medische Diagnose
  • Ziekte Screening
  • Dierlijke Landbouw
  • Thuis Medische Zorg
Divers Productportfolio
Rijke Productvariëteit

Een breed scala aan productformaten, waaronder infrarooddetectoren, camera cores en modules om aan verschillende integratievereisten te voldoen. Meerdere arrayresoluties, pixelgroottes, golflengtes en lensoptiecombinaties bieden meer flexibiliteit voor diverse toepassingen.

Uitstekende Prestaties

Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.

Eenvoudige Integratie

Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk in meerdere toepassingsgebieden.

Veelgestelde Vragen
1. Thermisch Beeld vs. Visueel Beeld

Zichtbaar licht is een elektromagnetische golf die door mensen kan worden gezien. Het golflengtebereik ligt over het algemeen tussen 360–400 nm en 760–830 nm. Dit elektromagnetische spectrum wordt ook wel het zichtbare spectrum genoemd, en het frequentiebereik ligt tussen 830–750 THz en 395–360 THz.

Infrarood is een elektromagnetische golf met een golflengte tussen microgolven en zichtbaar licht. De golflengte ligt tussen 760 nanometer (nm) en 1 millimeter (mm). Het is een onzichtbaar licht met een langere golflengte dan rood licht. De frequenties liggen ongeveer in het bereik van 430 THz tot 300 GHz.

2. Detector van Thermisch Beeld vs. Visueel Beeld

Voor de kerncomponenten van beeldvormende apparaten gebruiken zichtbare lichtapparaten CCD- en CMOS-detectoren, terwijl thermische beeldvorming gekoelde en ongekoelde detectoren gebruikt. Het belangrijkste verschil is dat zichtbare licht CCD/CMOS lichtgolven in de zichtbare lichtband kunnen waarnemen, en thermische beeldvormingsdetectoren thermische stralingslichtgolven in het infraroodband kunnen detecteren. Infrarood thermische beeldvormingsdetectoren zijn onderverdeeld in vele soorten volgens verschillende productieprocessen en verpakkingsmaterialen. Het meer macroscopische gevoel is dat infrarood thermische beeldvormingsdetectoren duurder zijn dan zichtbare licht-CCD's.
