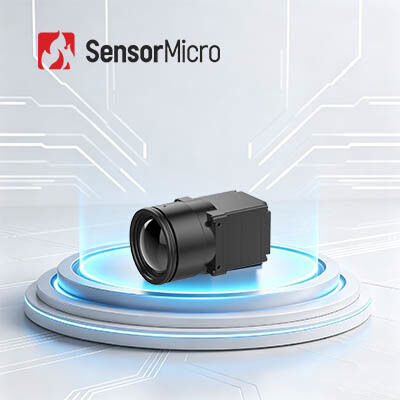

1280x1024 12μm ongekoelde thermische beeldvorming module voor monitoring van belangrijke infrastructuur

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212
Min. bestelaantal 1 STUK
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 Stroomverbruik 1.0W
Digitale video-interface DVP16/BT.1120/MIPI Spectraal bereik 8~14μm
Pixelafstand 12μm Framesnelheid 30 Hz
Markeren

12uM ongekoelde Thermische Weergavemodule

,

De Thermische Module 640x512 van de het wildobservatie

,

30Hz thermische Weergavemodule
Laat een bericht achter
Productomschrijving
1280 x 1024 12 μm ongekoelde warmtebeeldmodule voor bewaking van belangrijke infrastructuur
Productoverzicht

COIN1212 is een infraroodcamerakern met hoge resolutie op waferniveau, uitgerust met een 1280×1024 12μm-detector en geavanceerde beeldverwerkingssystemen. Het ondersteunt diverse video-uitgangen en seriële communicatie, levert snelle hotspotdetectie en high-definition warmtebeelden, en vereenvoudigt de systeemintegratie aanzienlijk. Geschikt voor infrastructuurmonitoring, intelligent transport, geavanceerde productie en wetenschappelijk onderzoek, het is een compacte en krachtige warmtebeeldkern voor diverse hoogwaardige toepassingen.

Belangrijkste kenmerken
High-Definition beeldvorming, nauwkeurige detectie
  • De 1280×1024/12μm megapixelresolutie maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk
  • Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand
Volledig uitgerust en kosteneffectief
  • Gebouwd met een toonaangevende infrarooddetector op waferniveau
  • Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren
Snelle integratie, versnelde ontwikkeling
  • Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120
  • Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
Model MUNT1212
IR-detectoren Indicatoren
Gevoelig materiaal: VOx
Resolutie: 1280×1024
Pixelgrootte: 12 μm
Spectrale respons: 8 μm ~ 14 μm
Typische NETD: ≤40mK/F1.0/25℃
Beeldverwerking
Digitale framesnelheid: 30 Hz
Opstarttijd: 6s
Analoge video: /
Digitale video: RAW/YUV422
Beeldalgoritme: niet-uniformiteitscorrectie (NUC), 3D-ruisonderdrukking (3DNR), 2D-ruisonderdrukking (DNS), dynamisch bereikcompressie (DRC), randverbetering (EE)
Beeldweergave: 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software ICC-software: modulebesturing en videoweergave
Elektrisch
Standaard externe interface: 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk)
Uitbreidingskaart: USB3.0
Communicatie-interface: TTL-232
Digitale video-interface: DVP16/BT.1120/MIPI
Voedingsspanning: 4,5 ~ 5,5 V
Typisch stroomverbruik: 1,0 W
Mechanisch
Blote kerngrootte (mm): 14 mm/19 mm/25 mm: 25,4 mm x 25,4 mm x 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht kale kern (g): 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur: -40℃~+70℃
Opslagtemperatuur: -45℃~+85℃
Vochtigheid: 5%~95%, niet-condenserend
Trillingen: 5,35 gram, willekeurige trillingen, 3 assen
Impact: halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering: ROHS2.0/REACH
Optische lens
Optische lens: Vaste focus Athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Beschermingsniveau: IP67 (voorlens)
Industriële toepassingen
De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek enz.
Over SensorMicro

Gedreven door gebruikersbehoeften zet SensorMicro zich in voor de diepgaande ontwikkeling en voortdurende verbetering van infraroodproducten en applicatieoplossingen. We bieden niet alleen hardwareproducten van hoge kwaliteit, maar delen ook professionele toepassingservaring en bieden op maat gemaakte oplossingen die zijn afgestemd op de unieke vereisten van verschillende industrieën. Ons wereldwijde servicenetwerk zorgt voor tijdige technische ondersteuning en after-sales service, waardoor we een vertrouwde partner zijn voor klanten over de hele wereld.

Veelgestelde vragen
Wat is de brandpuntsafstand?
We weten allemaal dat het beeldprincipe van een camera pinhole-beeldvorming is, dus bij een digitale camera verwijst de brandpuntsafstand naar de afstand van het gaatje in de lens tot de sensor, en de eenheid is mm (millimeter).
Definitie van verschillende lenstypen
Als het om cameralenzen gaat, weten sommige mensen misschien dat er lenzen met vaste focus en zoomlenzen zijn. Een lens met een vaste brandpuntsafstand betekent dat de brandpuntsafstand vast is, terwijl een zoomlens betekent dat de brandpuntsafstand van de lens variabel is.

Over het algemeen wordt de brandpuntsafstand aangegeven op de cameralens, zoals 50 mm, 24-70 mm, enz. Als er maar één getal op de lens staat, betekent dit dat het een lens met vaste focus is, zoals een 50 mm-lens, wat betekent dat de lens alleen kan worden vastgezet op een brandpuntsafstand van 50 mm. Als er twee cijfers op de lens staan, betekent dit dat het een zoomlens is, zoals een 24-70 mm lens, wat betekent dat de brandpuntsafstand van deze lens vrij kan worden aangepast tussen 24-70 mm.
