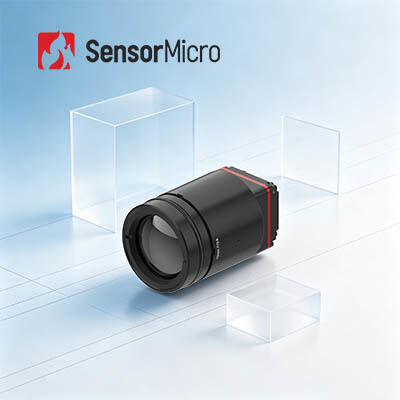

LWIR Onverkoelde 1280x1024 resolutie Thermal Imaging Module met 8μm Pixel Pitch en ≤30mK NETD

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 STUK
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 Stroomverbruik 1W
Spectraal bereik 8~14μm Pixelafstand 8μm
NETD ≤30mK Framesnelheid 25 Hz/30 Hz
Markeren

25mm de Module van de Lens Thermische Weergave

,

Openlucht Thermische Weergavemodule 640x512

,

De Ongekoelde Thermische Kern van LWIR
Laat een bericht achter
Productomschrijving
LWIR Ongekoelde 1280x1024/8μm warmtebeeldmodule
Productoverzicht
De iTL1208 is een ongekoelde infraroodcamerakern van 8 μm megapixels, ontworpen voor moderne geminiaturiseerde opto-elektronische eindapparatuur. Met toonaangevende SWaP-indicatoren (grootte, gewicht en vermogen), weegt hij slechts 35,7 gram en meet hij 22,6 x 22,6 x 34,5 millimeter met een bijpassende 12 mm-lens. De module levert toonaangevende high-definition thermische beeldvorming met een resolutie van 1280 x 1024 en een ultralage thermische gevoeligheid van 30 mK. Uitgerust met rijke standaard randapparatuurinterfaces en optionele op maat gemaakte lenzen, ondersteunt het snelle systeemintegratie en eenvoudige parameterconfiguratie. Het wordt op grote schaal toegepast op het gebied van de openbare veiligheid, industriële detectie en draagbare mobiele terminals en biedt stabiele en betrouwbare ondersteuning voor infraroodbeeldvorming voor iteratie en upgrade van eindapparatuur.
Belangrijkste kenmerken
  • Extreem lichtgewicht ontwerp- Compact formaat van 22,6×22,6×34,5 mm en gewicht van 35,7 g (inclusief 12 mm lens); tot de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie- Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024, voor fijne details en heldere beelden; typisch NETD ≤ 30 mK, waardoor betrouwbare detectie van subtiele temperatuurverschillen mogelijk is
  • Vereenvoudigde ontwikkeling, snelle integratie- Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen; ondersteunt MIPI CSI-beelduitvoerinterface; Uitvoer van RAW- en YUV-beeldgegevens met bediening via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren Gevoelig materiaal: VOx
Resolutie: 1280×1024
Pixelgrootte: 8 μm
Spectrale respons: 8 μm ~ 14 μm
Typische NETD: ≤30mK
Beeldverwerking Digitale framesnelheid: 25/30 Hz
Opstarttijd: ≤6s
Digitale video: RAW/YUV
Afbeeldingsalgoritme: NUC/3DNR/DNS/DRC/EE
Beeldweergave: 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software PC-software: modulebesturing en videoweergave
Elektrisch Standaard externe interface: 34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie-interface: TTL-232/I2C
Digitale video-interface: MIPI-CSI
Voedingsspanning: 4,5-5,5V
Typisch stroomverbruik: 1W
Mechanisch Grootte (inclusief lens): Verschillende configuraties met 5 mm, 10 mm, 12 mm, 17 mm, 25 mm en 35 mm lenzen
Gewicht (inclusief lens): varieert van 35,7 ± 2 g (12 mm lens) tot 110 ± 5,5 g (35 mm lens)
Aanpassingsvermogen aan het milieu Bedrijfstemperatuur: -40℃~+70℃
Opslagtemperatuur: -45℃~+85℃
Vochtigheid: 5%~95%, niet-condenserend
Trillingen: 5,35 gram, willekeurige trillingen, 3 assen
Impact: halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering: ROHS2.0/REACH
Optische lens Vaste focus athermisch: 5/10/12/17/25/35 mm
Industriële toepassingen
Thermografie, beveiligingsmonitoring, UAV-payloads, robots, intelligente hardware, ADAS, brandbestrijding en redding
Over SensorMicro
SensorMicro is 's werelds grootste fabrikant en dienstverlener van infrarooddetectoren. Wij bieden klanten over de hele wereld hoogwaardige, ongekoelde en gekoelde warmtebeelddetectoren en delen onze professionele toepassingservaring. Wij leveren geavanceerde infrarooddetectoren, camerakernen en modules met veelzijdige formaten en golfbanden. Onze producten zijn ontworpen met het oog op helderheid, gevoeligheid en efficiëntie en kunnen naadloos worden geïntegreerd in diverse systemen, waardoor beeld- en detectietoepassingen van de volgende generatie in verschillende sectoren mogelijk worden gemaakt.
Veelgestelde vragen
Wat is een infraroodcamera?
Infrarood warmtebeeldsystemen maken gebruik van infrarooddetectoren om infraroodstraling waar te nemen en deze om te zetten in elektrische signalen, die vervolgens worden versterkt en verwerkt tot weergegeven beelden.
Basisprincipe van infraroodcamera
Warmtebeeldtechnologie is een passieve, contactloze detectie- en herkenningstechnologie met twee hoofdfuncties:
  • Thermografie: contactloze temperatuurmeting en foutdetectie
  • Nachtzicht: detecteer en identificeer eenvoudig doelen in totale duisternis
