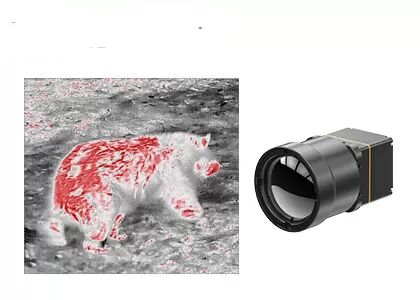

Openlucht Ongekoelde de Thermische Weergavemodule 640x512 12μM With 25mm van LWIR Lens
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,8 W |
---|---|---|---|
Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
NETD | <40mK | Framesnelheid | 25Hz/30Hz |
Hoog licht | 25mm de Module van de Lens Thermische Weergave,Openlucht Thermische Weergavemodule 640x512,De Ongekoelde Thermische Kern van LWIR |
LWIR Ongekoelde 640x512 12μm Thermische Weergavemodule met 25mm Lens voor in openlucht
TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.
Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.
De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.
Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.
- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk>
- Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W
Model | TWIN612/R |
De Detectorprestaties van IRL | |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | <40mK |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz |
Starttijd | 6s |
Analoge Video | PAL/NTSC |
Digitale Video | YUV/BT.656/LVDS/USB2.0 |
Beeldvertoning | 11 in Totaal (Witte Heet/Lava/Ironbow/Aqua/Hot-Ijzer/Medisch/Noordpool/Regenboog 1/Regenboog 2/Roodgloeiende/Zwarte Heet) |
Beeldalgoritme | NUC/3D/2D/DRC/EE |
Elektrospecificaties | |
Standaard Externe Interface | 50pin_HOURS |
Communicatie Interface | RS232/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.8W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃ |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2℃ of ±2% |
SDK | Vensters/Linux; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Afmeting (mm) | 25.4×25.4×35 (zonder Lens) |
Gewicht | 25g (zonder Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Halve Sinusgolf, 40g/11ms, 3 As, Richting 6 |
Optica | |
Facultatieve Lens | Vaste Athermal: 13mm |
De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding
1. Wat is Infrarode Camera?
Het infrarode thermische weergavesysteem gebruikt infrarode detectors om infrarode straling te ontdekken, en het om te zetten in elektrosignalen die dan worden vergroot, verwerkt aan een getoond beeld.
2. Basisprincipe van Infrarode Camera
De thermische weergavetechnologie is een soort passief, niet-contactopsporing en het erkennen van technologie. Het heeft twee belangrijke functies:
- Thermografie: de meting van de niet-contacttemperatuur en foutenopsporing
- Nachtvisie: ontdek en identificeer gemakkelijk het doel in totale duisternis
