LWIR-thermische beeldvormingsmodule met infrarooddetector van 1280x1024/8μm
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Stroomverbruik | 1W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| NETD | ≤30mK | Framesnelheid | 25 Hz/30 Hz |
| Markeren | 640x512 de Detectors Thermische Module van IRL,De Module van de thermografielwir Thermische Weergave,12um thermische Weergavemodule |
||
Productomschrijving

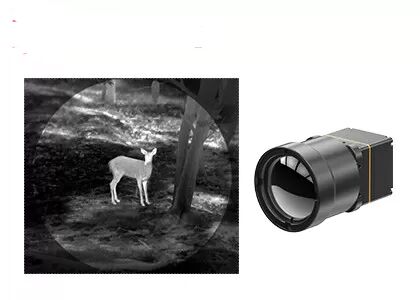

LWIR-thermische beeldvormingsmodule met infrarooddetector van 1280x1024/8μm
Productoverzicht
De iTL1208 thermische module is een door SensorMicro ontwikkeld product, dat een 1280*1024/8μm ongekoelde infrarooddetector bevat.en meer gedetailleerde thermische beeldvorming.
Het compacte ontwerp, de lichte structuur en het lage stroomverbruik van 1 W maken de iTL1208 thermische module ideaal voor toepassingen met strikte grootte, gewicht en vermogenseisen.Verbeterde beeldalgoritmen leveren ultra heldere thermische beelden.
Hoofdkenmerken
Extreme lichtgewicht ontwerp
- Compacte afmetingen van 22,6*22,6*34,5 mm en gewicht van 35,7 g (inclusief 12 mm lens)
- Onder de hoogste niveaus van integratie in zijn klasse
Hoge gevoeligheid, nauwkeurige detectie
- 8 μm ultra-kleine pixelgrootte met een resolutie van 1280*1024 voor fijne details en heldere beelden
- Typische NETD ≤ 30mK voor betrouwbare detectie van subtiele temperatuurverschillen
Vergemakkelijkte ontwikkeling, snelle integratie
- Meerdere optische lensopties beschikbaar voor verschillende toepassingsvereisten
- Ondersteunt MIPI CSI-afbeeldingsinterface
- RAW- en YUV-afbeeldingsgegevensuitgang met besturing via seriële poort/I2C
Productspecificaties
| Model | iTL1208 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 1280*1024 |
| Pixelgrootte | 8 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30 Hz |
| Starttijd | ≤ 6 s |
| Digitale video | RAW/YUV |
| Afbeeldingsalgoritme | NUC/3DNR/DNS/DRC/EE |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232/I2C |
| Digitale video-interface | MIPI-CSI |
| Voedingsspanning | 4.5-5.5V |
| Typisch energieverbruik | 1W |
| Mechanische apparatuur | |
| Grootte (inclusief lens) | Met 5 mm lens: 22,6 mm*22,6 mm*50 mm (lens buitendiameter Φ37 mm) Met 10 mm lens: 22,6 mm*22,6 mm*45,3 mm (lens buitendiameter Φ33 mm) Met 12 mm lens: 22,6 mm*22,6 mm*34,5 mm (lens buitendiameter Φ26,6 mm) Met een lens van 17 mm: 22,6 mm*22,6 mm*35,4 mm (lens buitendiameter Φ27 mm) Met 25 mm lens: 22,6 mm*22,6 mm*44,2 mm (lens buitendiameter Φ33 mm) Met 35 mm lens: 22,6 mm*22,6 mm*50,9 mm (lens buitendiagram Φ43,2 mm) |
| Gewicht (inclusief lens) | 85.5±4.5g (met 5 mm lens) 70.5±3.6 g (met 10 mm lens) 35.7±2g (met 12 mm lens) 40.7±2,1 g (met 17 mm lens) 71.0±3,6 g (met 25 mm lens) 110±5,5 g (met 35 mm lens) |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C tot +70°C |
| Bergingstemperatuur | -45°C tot +85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | 5.35 grams, willekeurige trillingen, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | Vaste scherpstelling Athermal: 5/10/12/17/25/35mm |
Industriële toepassingen
De iTL1208 thermische beeldvorming module wordt toegepast op verschillende gebieden, waaronder bosbrandbestrijding, onderhoud van elektriciteit, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten,en nog meer..
Profiel van het bedrijf
Als wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren beschikt SensorMicro over jarenlange ervaring in infrarood thermische beeldoplossingen.Gezien de kernfilosofie van "SensorMicro, Sense More" en gedreven door de behoeften van de gebruiker, zijn we toegewijd aan het ontgrendelen van het volledige potentieel van infraroodtechnologie, het leveren van hoogwaardige producten en professionele diensten aan klanten over de hele wereld.
Vaak gestelde vragen
1. Infrarood detector resolutie
Dit verwijst naar het aantal pixels in thermische beeldvorming.waarneming en meting van kleinere doelen op grotere afstandenTypische infrarood thermische beeldresoluties variëren van 256x192, 384x288, 640x512, 800x600, 1024x768, tot 1280x1024.
2. Zichtveld (FOV)
Het zichtveld (FOV) verwijst naar het tweedimensionale zichtveld van de objectruimte waargenomen door het optische systeem van een infrarood thermische beeldscherm.aannemend dat de grootte van het detectorarray A*B is, pixelgrootte d en brandpuntsafstand f, dan is de horizontale FOV-hoek θ=2*acrtan (A*d/2f).het gezichtsveld verandert alleen met de brandpuntsafstand van het optische systeem: een langere brandpuntsafstand resulteert in een smaller gezichtsveld, terwijl een kortere brandpuntsafstand een breder gezichtsveld biedt.
