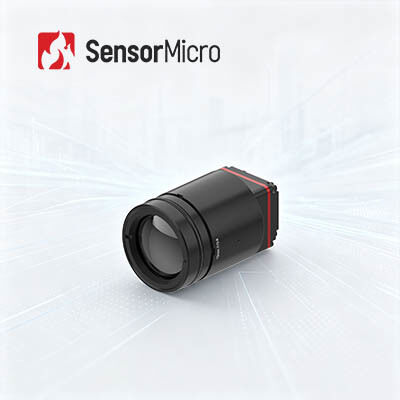

LWIR Thermal Imaging Camera Core met 1280x1024 Resolutie 8μm Pixel Pitch en 25Hz/30Hz Frame Rate

  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL1208
Min. bestelaantal 1 STUK
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 Stroomverbruik 1W
Spectraal bereik 8~14μm Pixelafstand 8μm
NETD ≤30mK Framesnelheid 25 Hz/30 Hz
Markeren

De Kern van de de Thermische Weergavecamera van ADAS

,

30Hz de Kern van de thermische Weergavecamera

,

0.8W thermische Camerakern
Laat een bericht achter
Productomschrijving
LWIR-warmtebeeldcamerakern met framesnelheid van 25 Hz / 30 Hz voor ADAS
LWIR-warmtebeeldmodule met 640x512 12 μm infrarooddetectoren voor buiten
Productoverzicht

De iTL1208 8μm megapixel infraroodcamerakern combineert extreme miniaturisatie en stabiele prestaties in ruige scenario's. Deze thermische module heeft een compact ontwerp, een lichtgewicht structuur en een stroomverbruik van slechts 1 W. Het ultralichte gewicht van 35,7 g en de compacte kubusvormige structuur voorkomen structurele installatiefouten op trillingsgevoelige mobiele en draagbare apparatuur.

De hoogwaardige infrarooddetector van 8 μm handhaaft een constante thermische detectiegevoeligheid van ≤30 mK bij fluctuerende omgevingstemperaturen, terwijl ingebouwde algoritmen voor beeldoptimalisatie waas, ruis en beeldvervorming bij weinig licht onderdrukken. Met duurzame universele interfaces en aanpasbaarheid met meerdere lenzen, werkt deze camerakern betrouwbaar voor buitenperimeterbewaking, industriële tests op locatie bij hoge temperaturen en slecht zichtbare brand- en rampenreddingsmissies onder zware veldomstandigheden.

Verbeterde beeldalgoritmen en temperatuurmetingsfunctie zorgen ervoor dat de iTL1208 thermische module ultraheldere warmtebeelden kan presenteren.

Belangrijkste kenmerken
  • Extreem lichtgewicht ontwerp- Compact formaat van 22,6 x 22,6 x 34,5 mm en een gewicht van 35,7 g (inclusief 12 mm lens), met een van de hoogste niveaus van integratie in zijn klasse
  • Hoge gevoeligheid, nauwkeurige detectie- Ultrakleine pixelgrootte van 8 μm met een resolutie van 1280×1024, voor fijne details en heldere beelden met typische NETD ≤ 30 mK voor betrouwbare detectie van subtiele temperatuurverschillen
  • Vereenvoudigde ontwikkeling, snelle integratie- Meerdere optische lensopties beschikbaar om aan diverse toepassingsvereisten te voldoen, ondersteunt MIPI CSI-beelduitvoerinterface, RAW- en YUV-beeldgegevensuitvoer met bediening via seriële poort/I2C
Productspecificaties
Model iTL1208
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 1280×1024
Pixelgrootte 8μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK
Beeldverwerking
Digitale framesnelheid 25/30 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
PC-software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 34Pin_Connector-interface: BP04SD-34-0065-R0
Communicatie-interface TTL-232/I2C
Digitale video-interface MIPI-CSI
Voedingsspanning 4,5-5,5V
Typisch stroomverbruik 1W
Mechanisch
Grootte (inclusief lens) Met 5 mm lens: 22,6 mm x 22,6 mm x 50 mm (buitendiameter lens Φ37 mm)
Met 10 mm lens: 22,6 mm x 22,6 mm x 45,3 mm (buitendiameter lens Φ33 mm)
Met 12 mm lens: 22,6 mm x 22,6 mm x 34,5 mm (buitendiameter lens Φ26,6 mm)
Met 17 mm lens: 22,6 mm x 22,6 mm x 35,4 mm (buitendiameter lens Φ27 mm)
Met 25 mm lens: 22,6 mm x 22,6 mm x 44,2 mm (buitendiameter lens Φ33 mm)
Met 35 mm lens: 22,6 mm x 22,6 mm x 50,9 mm (buitendiameter lens Φ43,2 mm)
Gewicht (inclusief lens) 85,5 ± 4,5 g (met 5 mm lens)
70,5 ± 3,6 g (met 10 mm lens)
35,7 ± 2 g (met 12 mm lens)
40,7 ± 2,1 g (met 17 mm lens)
71,0 ± 3,6 g (met 25 mm lens)
110 ± 5,5 g (met 35 mm lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 5/10/12/17/25/35 mm
Industriële toepassingen

De iTL1208 warmtebeeldmodule kan op grote schaal worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten en meer.

Onze voordelen
  • Hoge gevoeligheid en uitstekende prestaties met toonaangevende technologie in de infraroodindustrie
  • Diverse infrarooddetectoren beschikbaar waaronder zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
  • Volumeproductie om een ​​snelle levering te garanderen met drie productielijnen en een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
1. NETD

NETD (Noise Equivalent Temperature Difference) is het temperatuurverschil tussen het doel en de achtergrond wanneer de signaal-ruisverhouding van de detector gelijk is aan 1. Het meet de gevoeligheid van infrarooddetectoren.

Hoe kleiner de NETD van een infrarooddetector, hoe hoger de thermische gevoeligheid en betere beeldkwaliteit. Kleinere temperatuurverschillen tussen doel en achtergrond vereisen detectoren met een hogere thermische gevoeligheid.

2. Framesnelheid

Framesnelheid verwijst naar het aantal frames per seconde van een compleet beeld geproduceerd door de infraroodmodule. Voor doelen met hoge bewegingssnelheden of snel veranderende temperaturen moeten thermische modules met hogere framesnelheden worden geselecteerd om de meetnauwkeurigheid en observatie-effectiviteit te behouden.
