De Kern van de de Thermische Weergavecamera van LWIR met 25Hz/30Hz-Kader Rate For ADAS

LWIR thermische beeldvorming module met 640x512 12μm infrarood detectoren voor buiten

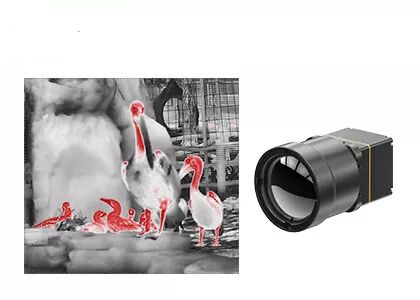

TWIN612 thermische module is een nieuw product ontwikkeld door SensorMicro. Het integreert 640×512/12μm keramische pakket ongekoelde infrarood detector.De thermische module TWIN612 kan duidelijker, scherper en gedetailleerder beeld.

Met een meetbereik van -20°C tot 150°C/0 tot 550°C, een nauwkeurigheid van ±2°C of ±2% en een beeldsnelheid tot 30 Hz, garandeert de thermische module een glad thermisch beeld en een nauwkeurige temperatuurmeting.

De thermische module TWIN612 heeft de voordelen van een compact ontwerp, een lichte structuur en een stroomverbruik van slechts 0,8 W. Met verbeterde beeldalgoritmen en temperatuurmetingsfunctie, is de thermische module van TWIN612 zeer goed in staat om de temperatuur te meten.de thermische module TWIN612 geeft stabielere beelden en een nauwkeuriger temperatuur.

Het proces van keramische verpakkingen is vergelijkbaar met metaalverpakkingen, die een volwassen infrarood detector verpakkingstechnologie is.het volume en het gewicht van de verpakte detector zal sterk worden verminderdZo kan de thermische module TWIN612 worden toegepast op industrieën die strenge eisen stellen aan grootte, gewicht en stroomverbruik.

- Mini Grootte: 25.4mm × 25.4mm × 35mm
- Lichtgewicht: 25 g.
- Typische NETD < 40mk
- Scherp, helder thermisch beeld.
- Typisch stroomverbruik zo laag als 0,8 W


De TWIN612/R thermische beeldvormingsmodule wordt toegepast op het gebied van thermografie, beveiligingsbewaking, UAV-last, robots, intelligente hardware, ADAS, brandbestrijding en redding


1. NETD

NETD is het ruis-equivalent temperatuurverschil, dat het temperatuurverschil is tussen het doel en de achtergrond wanneer de signaal-ruisverhouding van de detector gelijk is aan 1.Het is een indicator voor het meten van de gevoeligheid van infrarood detector.

Hoe kleiner de NETD van een infrarooddetector, hoe hoger de thermische gevoeligheid en betere beeldkwaliteit.

Hoe kleiner het temperatuurverschil tussen doel en achtergrond, hoe groter de thermische gevoeligheid van de detector.

2. Frame Rate

Framerate is het aantal frames per seconde van een volledig beeld geproduceerd door de infraroodmodule.thermische module met een hogere framerate moet worden geselecteerd, anders wordt de meetnauwkeurigheid en het waarnemingseffect aangetast.
