De Thermische Weergavemodule van LWIR met 640x512 12μM Infrared Detectors For in openlucht
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,8 W |
---|---|---|---|
Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
NETD | <40mK | Framesnelheid | 25Hz/30Hz |
Hoog licht | Openlucht de Thermische Weergavemodule van LWIR,De Module van de detectorslwir Thermische Weergave,640x512 detectors Thermische Module |

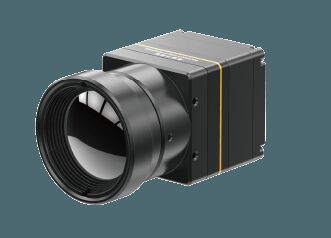

De Thermische Weergavemodule van LWIR met 640x512 12μM Infrared Detectors For in openlucht
TWIN612 de thermische module is een nieuw aankomstproduct dat door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.
Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.
De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.
Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.
- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk>
- Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W
Model | TWIN612/R |
De Detectorprestaties van IRL | |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | <40mK |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz |
Starttijd | 6s |
Analoge Video | PAL/NTSC |
Digitale Video | YUV/BT.656/LVDS/USB2.0 |
Beeldvertoning | 11 in Totaal (Witte Heet/Lava/Ironbow/Aqua/Hot-Ijzer/Medisch/Noordpool/Regenboog 1/Regenboog 2/Roodgloeiende/Zwarte Heet) |
Beeldalgoritme | NUC/3D/2D/DRC/EE |
Elektrospecificaties | |
Standaard Externe Interface | 50pin_HOURS |
Communicatie Interface | RS232/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.8W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃ |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2℃ of ±2% |
SDK | Vensters/Linux; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Afmeting (mm) | 25.4×25.4×35 (zonder Lens) |
Gewicht | 25g (zonder Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Halve Sinusgolf, 40g/11ms, 3 As, Richting 6 |
Optica | |
Facultatieve Lens | Vaste Athermal: 13mm |
De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding
1. Korte golfinfrared versus Middelgrote en Lange Golfinfrared
Korte golfinfrared is meer als verbeterde visie, en zijn beeld is zeer gelijkaardig aan dat gezien door menselijke ogen. Dit heeft sterke voordelen in vele toepassingen, zoals het zien van de belangrijke eigenschappen van maritieme doelstellingen zoals de naam van schepen, en gezichtserkenning in veiligheid controletoepassingen. Bovendien heeft de korte golf infrarode weergave een belangrijk voordeel geen dat de infrarode thermische weergavetechnologie, d.w.z., het kan beeld door het windscherm heeft.
Terwijl voor de long-wave en middelgroot-golf infrarode thermische weergave, zij de thermische straling gebruiken die door de scène zelf bij kamertemperatuur wordt uitgezonden. Het is een soort passieve weergave, zonder zonlicht, licht en andere externe lichtbronnen, en heeft de kenmerken van goede heimelijkheid. Bovendien heeft de weergave van het temperatuurverschil tussen het doel en het omringende milieu hoog contrast, lange actieafstand, en bepaalde penetratiecapaciteit voor bomen en gras, zodat is het gemakkelijk om hete doelstellingen te vinden. Daarom wordt het wijd gebruikt op perimeterbescherming, binnendringenalarm, de jacht, openlucht en andere gebieden.
