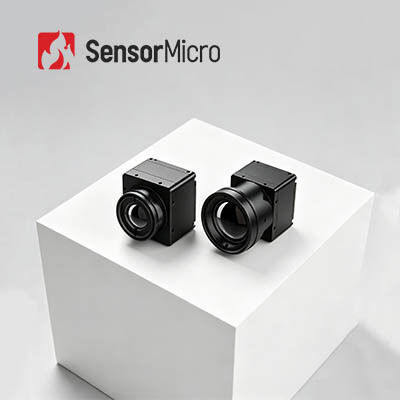

LWIR Thermal Imaging Module met 640x512 resolutie en 12μm pixel pitch voor een laag stroomverbruik van 0,65W
| Oplossing | 640x512 | Stroomverbruik | 0.65W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Framesnelheid | 25 Hz/30 Hz/50 Hz |
| Markeren | Openlucht de Thermische Weergavemodule van LWIR,De Module van de detectorslwir Thermische Weergave,640x512 detectors Thermische Module |
||
De COIN612G2 thermische beeldvormingsmodule integreert een 640*512/12µm wafer-level-packaging ongekoelde infrarooddetector. Met een typische NETD ≤25mK levert deze module duidelijkere, scherpere en meer gedetailleerde thermische beeldvormingsprestaties.
Met een compact ontwerp, lichtgewicht structuur en een stroomverbruik van slechts 0,65 W, maakt de COIN612G2 thermische camera module verbeterde beeldalgoritmen om thermische beelden met superieur detail en helderheid te presenteren.
Het wafer-level-packaging proces vertegenwoordigt volwassen verpakkingstechnologie voor infrarooddetectoren. Vergeleken met traditionele metalen verpakkingen, vermindert deze aanpak het volume en gewicht van de detector aanzienlijk, waardoor de COIN612G2 ideaal is voor toepassingen met strikte eisen aan grootte, gewicht en stroomverbruik.
- Ontwikkeld met een hoogwaardige, kosteneffectieve ApexCore wafer-level infrarooddetector met NETD ≤25mK
- Combineert mainstream FPA met geavanceerde beeldverwerkingsalgoritmen voor verbeterde beeldkwaliteit
- Afmetingen: 25,4*25,4*15,7 mm
- Gewicht: 15±1g, Stroomverbruik ≤0,65W
- Meerdere lensopties beschikbaar om te voldoen aan diverse toepassingsvereisten
- Ondersteunt USB 2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces
- Output RAW/YUV beelddata met seriële poortbesturing
| Model | COIN612G2 |
|---|---|
| Indicatoren voor infrarooddetectoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 640*512 |
| Pixelgrootte | 12µm |
| Spectrale Respons | 8µm ~ 14µm |
| Typische NETD | ≤25mK/F1.0/25℃ |
| Beeldverwerking | |
| Digitale Framesnelheid | 25/30/50Hz |
| Opstarttijd | 6s |
| Analoge Video | PAL/NTSC |
| Digitale Video | RAW/YUV422 |
| Beeldalgoritme | Niet-uniformiteitcorrectie (NUC) 3D-ruisonderdrukking (3DNR) 2D-ruisonderdrukking (DNS) Dynamische bereikcompressie (DRC) Randversterking (EE) |
| Beeldweergave | 10 typen (Witheet/Lava/IJzerrood/Heet IJzer/Medisch/Arctisch/Regenboog 1/Regenboog 2/Tint/Zwartheet) |
| PC Software | |
| ICC Software | Modulebesturing & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 50pin: DF40C-50DP-0.4V(51), (HRS, Male) |
| Uitbreidingskaart | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale Video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4,5~5,5V |
| Typisch Stroomverbruik | 0,65W |
| Mechanisch | |
| Afmetingen kale kern (mm) | 25,4*25,4*15,7 |
| Gewicht kale kern (g) | 15±1g |
| Milieu-aanpassingsvermogen | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trilling | 5,35grms, Willekeurige trilling, 3-assig |
| Schok | Halve sinusgolf, 40g/11ms, Schokrichting X-as, 3 keer |
| Certificering | ROHS2.0/REACH |
| Optische Lens | |
| Optische Lens | Vaste Focus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Beschermingsniveau | IP67 (Voorlens) |
De COIN612G2 thermische beeldvormingsmodule wordt toegepast in beveiligingsbewaking, industriële visie, observatie buitenshuis, brandbestrijding en redding, ADAS, machinevisie en gerelateerde gebieden.
- Hoge gevoeligheid en uitstekende prestaties
- Wereldwijd toonaangevende technologie in de infraroodindustrie
- Diverse infrarooddetectoren beschikbaar - zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
- Massaproductie om snelle levering te garanderen - drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Kortegolf infrarood biedt verbeterd zicht met beelden die vergelijkbaar zijn met het menselijk zicht, met voordelen in toepassingen zoals maritieme doelidentificatie (scheepsnamen) en beveiligingsbewaking (gezichtsherkenning). Een belangrijk voordeel ten opzichte van thermische beeldvorming is het vermogen om door voorruiten heen te beelden.
Langegolf en middellangegolf infrarood thermische beeldvorming maken gebruik van thermische straling die wordt uitgestraald door scènes op kamertemperatuur. Deze passieve beeldvormingstechnologie werkt zonder externe lichtbronnen en biedt stealth-kenmerken. Beeldvorming van temperatuurverschillen tussen doelen en hun omgeving levert een hoog contrast, lange actieafstanden en penetratievermogen door vegetatie, waardoor het ideaal is voor perimeterbeveiliging, inbraakalarmen, jacht en buitentoepassingen.
