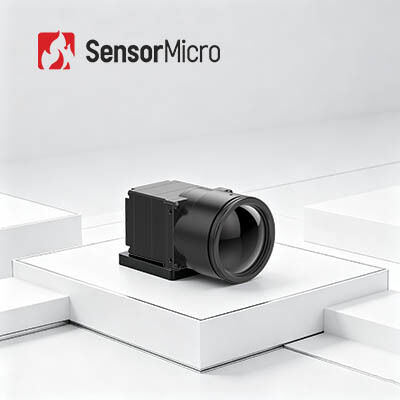

1280x1024 Resolutie 12μm Pixelgrootte VOx Gevoelig materiaal Ongekoelde infraroodcameramodule Thermische camera kern

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm Typisch NETD ≤40mK/F1.0/25℃
Spectraal bereik 8~14μm Typisch stroomverbruik 1.0W
Voedingsspanning 4.5~5.5V Communicatie-interface TTL-232
Markeren

1280x1024 infrarode Weergavemodule

,

HD de Kern van de thermische Weergavecamera

,

Thermische de Camerakern van HD 1280x1024
Laat een bericht achter
Productomschrijving
Verbeterde helderheid en precisie HD 1280x1024 thermische camera kern
Productoverzicht

De COIN1212 is een van de ongekoelde infrarood cameramodules uit de COIN-serie, ontwikkeld door SensorMicro. Gebaseerd op een ongekoelde infrarooddetector van 1280x1024/12 µm met een professionele signaalverwerkingskring en een beeldverwerkingsplatform, ondersteunt deze thermische beeldvormingsmodule veelgebruikte seriële communicatieprotocollen en biedt diverse video-uitvoerinterfaces met een volledig assortiment optische lensopties.

In staat om snel hotspots te detecteren en duidelijke thermische beelden te leveren, stroomlijnt het de secundaire ontwikkeling aanzienlijk, waardoor het een alles-in-één thermische beeldvormingsintegratieoplossing is voor toepassingen in monitoring van kritieke infrastructuur, high-end productie, intelligente transport, wetenschappelijk onderzoek en andere geavanceerde thermische beeldvormingstoepassingen.

Belangrijkste kenmerken
  • High-definition beeldvorming, nauwkeurige detectie
    De megapixelresolutie van 1280×1024/12 µm maakt een breed gezichtsveld en HD-beeldvorming over lange afstand mogelijk. Vangt fijne doeldetails duidelijk op tijdens observatie op korte afstand.
  • Uitgebreid en kosteneffectief
    Gebouwd met een toonaangevende grootschalige ongekoelde infrarooddetector. Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren.
  • Snelle integratie, versnelde ontwikkeling
    Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120. Geeft RAW/YUV-beeldgegevens uit met besturing via seriële poort.
Productspecificaties
Model COIN1212
Indicatoren infrarooddetector Gevoelig materiaal: VOx
Resolutie: 1280×1024
Pixelgrootte: 12 µm
Spectrale respons: 8 µm ~ 14 µm
Typische NETD: ≤40mK/F1.0/25℃
Beeldverwerking Digitale framesnelheid: 30 Hz
Opstarttijd: 6s
Digitale video: RAW/YUV422
Beeldalgoritmen: Niet-uniformiteitcorrectie (NUC), 3D-ruisonderdrukking (3DNR), 2D-ruisonderdrukking (DNS), Dynamische bereikcompressie (DRC), Randverbetering (EE)
Beeldweergave: 10 typen (wit heet/lava/ijzerrood/heet ijzer/medisch/arctisch/regenboog 1/regenboog 2/tint/zwart heet)
PC-software ICC-software: Modulebesturing en videoweergave
Elektrisch Standaard externe interface: 50-pins: DF40C-50DP-0.4V(51), (HRS, mannelijk)
Uitbreidingskaart: USB3.0
Communicatie-interface: TTL-232
Digitale video-interface: DVP16/BT.1120/MIPI
Voedingsspanning: 4,5~5,5V
Typisch stroomverbruik: 1,0W
Mechanisch Afmetingen kale kern: 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht kale kern: 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Omgevingsaanpassingsvermogen Bedrijfstemperatuur: -40℃~+70℃
Opslagtemperatuur: -45℃~+85℃
Vochtigheid: 5%~95%, niet-condenserend
Trilling: 5,35 grms, willekeurige trilling, 3 assen
Schok: Halve sinusgolf, 40 g/11 ms, schokrichting 3 assen, 6 richtingen
Certificering ROHS2.0/REACH
Optische lens Optische lens: Vaste focus athermal: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Beschermingsniveau: IP67 (voorlens)
Industriële toepassingen

De COIN1212 thermische beeldvormingsmodule wordt veel gebruikt in monitoring van kritieke infrastructuur, high-end productie, industriële inspectie, wetenschappelijk onderzoek en andere geavanceerde thermische beeldvormingstoepassingen.

Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties met toonaangevende technologie in de infraroodindustrie
  • Diverse infrarooddetectoren beschikbaar, waaronder zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
  • Massaproductie om snelle levering te garanderen met drie productielijnen en een jaarlijkse productiecapaciteit tot miljoenen detectoren
Veelgestelde vragen
Hoe werkt een thermische module?

Een thermische module werkt doorgaans als volgt:

  1. Infrarooddetectie: De thermische module bevat een infrarooddetector die elektromagnetische straling in het infraroodbereik detecteert.
  2. Optiek: Infraroodstraling wordt gefocust op de detector via een optisch systeem, dat een lens of een reeks spiegels kan bevatten.
  3. Signaalversterking: Het gedetecteerde signaal wordt versterkt en gedigitaliseerd door de elektronica in de thermische module.
  4. Beeldverwerking: Het gedigitaliseerde signaal wordt verwerkt om een thermisch beeld te produceren, met ruisonderdrukking, contrastverbetering en kleurschaling. Extra functies zoals temperatuurmeting kunnen worden opgenomen.
  5. Weergave: Het thermische beeld wordt weergegeven op een scherm, hetzij binnen de thermische module of op een extern apparaat.
