640x512 Resolutie 15µm Pixel Pitch T2SL Technologie LWIR Gekoelde Infrarood Detector voor Lange Afstand Surveillance

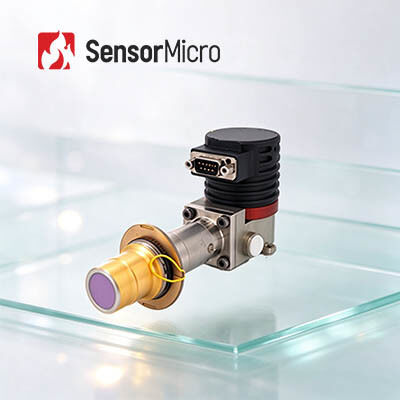

  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance

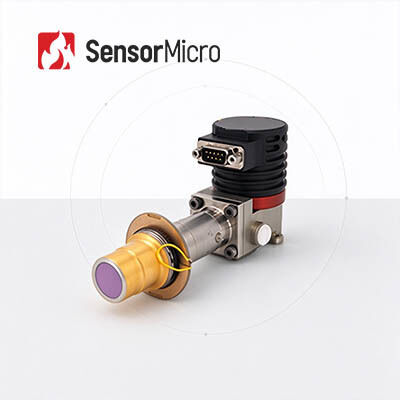

  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615S
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
NETD 22mk; 25mK Technologie Infrarood
Oplossing 640x512 / 15μm Spectraal bereik 7,7~9,4 (LW)
Materiaal T2SL Maat 148x58,5x71mm
Markeren

LWIR-gekoelde infrarooddetector 640x512

,

Beveiligingstoepassing Koelde infrarooddetector 15um

,

LWIR geïntegreerde Dewar-koelinstallatie
Laat een bericht achter
Productomschrijving
Productoverzicht

De C615S LWIR gekoelde infrarooddetector beschikt over een resolutie van 640*512 met een pixelpitch van 15 µm. Hij is gebouwd op de wereldwijd toonaangevende Type II Superlattice (T2SL) technologie, die massaproductie mogelijk maakt en gebruikers uiteindelijk ten goede komt met een betaalbaardere prijs zonder concessies te doen aan de prestaties. Het industriestandaard formaat en de interface stellen klanten in staat om over te schakelen naar en te profiteren van de meest geavanceerde T2SL-technologie zonder verdere R&D-investeringen.

Zonder angst voor interferentie is de C615S LWIR superlattice detector geschikt voor doeldetectie in complexe achtergronden, zoals schepen op zee in scènes met lichtreflectie op het wateroppervlak, vliegtuigen tegen bewolkte luchten, en vergelijkbare uitdagende omgevingen.

Belangrijkste Kenmerken
Lange-golf detectie, immuun voor interferentie
  • Sterke penetratiecapaciteit in zand en stof, aanpasbaar aan complexe omgevingen
  • Ongevoelig voor verblinding door sterk zonlicht of op wateroppervlakken
  • Verbeterde capaciteit om objecten met lage temperaturen te detecteren
T2SL-technologie om industrietrends te leiden
  • Hogere kwantumefficiëntie met superieure gevoeligheid
  • Lage ruis en uitstekende niet-uniformiteit
Hoge veelzijdigheid, stabiele levering
  • Configureerbare F-getal
  • Consistente kwaliteit in massaproductie
Productspecificaties
Model C615S
Gevoelig Materiaal T2SL
Resolutie 640*512
Pixelgrootte 15 µm
Spectrale Respons 7.7 µm ± 0.2 µm ~ 9.4 µm ± 0.3 µm
Werkingsmodus Snapshot; ITR/Interlace & Binning Integratiemodi; Windows Modus; Anti-blooming
Laadcapaciteit ITR: 12.22Me-/6.67Me-
Interlace & binning: 24.44Me-/13.33Me-
Dynamisch Bereik ITR: ≥76dB
Interlace & binning: ≥77dB
Uitvoer Kanaal 4; Tot 22.5MHz per Uitvoer
Max. Framesnelheid 220Hz
Typische NETD 25mK (F2 ITR)
22mK (F2 Interlace & binning)
Effectieve Pixelsnelheid ≥99.5%
Respons Niet-uniformiteit ≤8%
Configureerbare Cryocooler RS058F
Stabiel Stroomverbruik (23°C) ≤8W
Max. Stroomverbruik (71°C) ≤20W
Voeding 24V DC
Koeltijd (23°C) ≤5min30s
Maximale Afmetingen (mm) 148*58.5*71
Gewicht (g) ≤570
Bedrijfstemperatuur -45°C ~ +71°C
Industriële Toepassingen

De C615S LWIR gekoelde IR-sensor wordt veel gebruikt op vele gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstandsbewaking, wetenschappelijk onderzoek, en meer.

Gestandaardiseerde Service
  • Volledige Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen. Begin zonder giswerk.
  • Ondersteuning bij Ontwikkeling & Testen: Eenvoudige monsterintegratietests, prestatie-evaluatie en parameterverificatie.
  • Geavanceerde Ontwikkelaarstoolkit: SDK's, API's, algoritmen en debuggingtools voor diepe integratie.
  • Externe Technische Ondersteuning: 24/7 ondersteuning — snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde Vragen
1. Hoe werkt een ongekoeld focal plane array microbolometer?

Door gebruik te maken van het principe van het thermische effect van infraroodstraling, zet de ongekoelde infrarooddetector infraroodenergie om in warmte-energie met een infraroodabsorberend materiaal, waardoor de temperatuur van het gevoelige materiaal stijgt. Een bepaalde fysische parameter van het gevoelige materiaal verandert vervolgens dienovereenkomstig en wordt omgezet in een elektrisch signaal of zichtbaar lichtsignaal via een ontworpen conversiemechanisme om objectdetectie te realiseren.

2. Wat is het voordeel van een ongekoelde VOx microbolometer?

Een ongekoelde infrarood focal plane detector vereist geen Integrated Dewar Cooler Assembly (IDCA) apparaat en kan op kamertemperatuur werken. Het biedt voordelen zoals snelle opstart, laag stroomverbruik, klein formaat, licht gewicht, lange levensduur en lage kosten. Hoewel de gevoeligheid van ongekoelde infrarood focal plane detectoren niet zo goed is als die van gekoelde infrarooddetectoren, hebben jarenlange ontwikkeling hun kosten-prestatieverhouding duidelijk superieur gemaakt aan die van gekoelde detectoren, wat bredere toepassingsmogelijkheden biedt.
