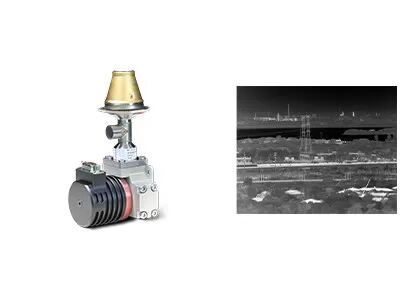

1280x1024 12μm geïntegreerde Dewar Cooler Assembly gekoelde infrarood detector met 18mK NETD

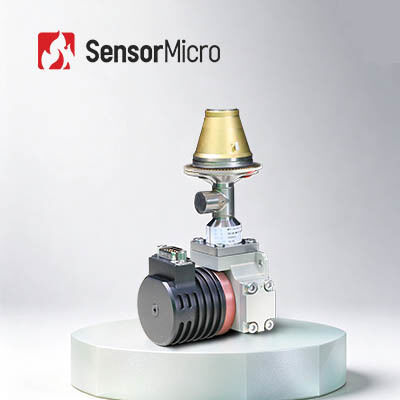

  • 1280x1024 12μm Integrated Dewar Cooler Assembly Cooled Infrared Detector with 18mK NETD
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C1212M
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm NETD 18mK (F2/F4)
Spectraal bereik 3,7 ~ 4,8 μm MW Max. Framesnelheid 100 Hz
Voeding 24 V gelijkstroom Bedrijfstemperatuur -45℃~+71℃
Markeren

12um Megapixel Gekoelde FPA Detector

,

1280x1024 Gekoelde FPA Detector

,

Hoge Gevoeligheid Gekoelde FPA Detector
Laat een bericht achter
Productomschrijving
Productoverzicht

Met een 1280×1024 megapixel scherpvlak-array met een algemeen gebruikte pixelhoogte van 12μm biedt de C1212M vier keer het aantal pixels van traditionele 640×512/15μm-detectoren over hetzelfde doelgebied,Dit resulteert in een breder gezichtsveld en rijkere doelgegevens.Wanneer het wordt gecombineerd met optica met een kortere brandpuntsafstand, bereikt het hetzelfde detectiebereik, waardoor het een ideale keuze is voor detectie op lange afstand en gedetailleerde beeldherkenning.

Hoofdkenmerken
Uitstekende prestaties
  • 1280×1024 high definition voor een bredere FOV en een langere afstand
  • 12 μm pixelgrootte voor een betere ruimtelijke resolutie
Scherp en helder beeld
  • Hoge gevoeligheid, typische NETD zo laag als 18mK
  • Goed evenwicht, effectief pixelafmeting > 99,5%
Ontwerp voor specifieke toepassingen
  • F-nummer kan worden aangepast
  • Gewaarborgd continu aanbod
Productspecificaties
Model C1212M HD MWIR-gekoelde infrarooddetector
Gevoelig materiaal MCT
Resolutie 1280×1024
Pixelgrootte 12 μm
Spectrumrespons 3.7μm±0.2μm ∙4.8μm±0.2μm
Werkwijze Snapshot; ITR/IWR-integratiemodi; Windows-modus; antiblooming
Laadcapaciteit 6.75Me-/4.8Me- ((ITR); 5.25Me-/3.3Me- ((IWR)
Dynamisch bereik ITR-modus ≥ 80 dB; IWR-modus ≥ 76 dB
Uitgangskanaal 4 of 8 kanalen; tot 20 MHz per uitgang
Max. Frame Rate 100 Hz
Typische NETD 18mK (F2/F4)
Effectieve pixel snelheid ≥ 99,5%
Niet-eenvormigheid van de reactie ≤ 8%
Configureerbare cryocooler RS058F (Rotary Stirling Cryocooler)
Steady Power Consumption (23°C) ≤7W (RS058F)
Max. stroomverbruik (71°C) ≤17W (RS058F)
Stroomvoorziening 24 V gelijkstroom
Koelingstijd (23°C) ≤6min (RS058F)
Maximale grootte (mm) 149×58.5×71 (RS058F) ∙ Compressor Φ46×122, Dewar Φ55×119 (LS734)
Gewicht (g) ≤600 (RS058F)
Werktemperatuur -45°C+71°C
Industriële toepassingen

De C1212M MWIR cryogeen gekoelde infrarooddetector wordt op veel gebieden gebruikt, zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek en meer.

Onze voordelen

Tijdens het verkoopproces biedt SensorMicro uitgebreide technische ondersteuning voor productintegratie en debugging.het verstrekken van gedetailleerde producttechnische documentatieWe zorgen voor een soepele integratie van onze infrarood detectoren, thermische modules en infraroodkernen in de eindproducten van klanten.Verkorten van de O&O-cyclus en verbetering van de productie-efficiëntieVoor grootschalige of complexe projecten wijzen wij ook toegewijde projectmanagers aan om de middelen te coördineren, de voortgang van het project te volgen en alle technische problemen tijdig op te lossen.

Vaak gestelde vragen
1Wat is een infrarood detector / thermische beeldsensor?

Infraroodgolven kunnen niet met het menselijk oog worden gezien. Een infrarooddetektor/thermologische beeldsensor is een optisch-elektrisch apparaat dat reageert op infraroodstraling en thermische energie,met een vermogen van meer dan 10 W.

2Wat is WLP?

WLP verwijst naar wafer level packaging. Het is het proces van het voltooien van een hoge vacuümverpakking rechtstreeks op de hele MEMS wafer, vervolgens schrijven en snijden om een enkele infrarood sensor te maken.Samen met metalen en keramische verpakkingen, zijn de 3 belangrijkste pakketvormen van niet-gekoelde infrarooddetectoren.

3Wat is het voordeel van WLP?

WLP-IR-detectoren zijn speciaal ontworpen om te voldoen aan de miniaturisatie- en lage kostenvereisten bij de toepassing van infraroodtechnologie op de consumentenelektronica-markt.We bieden nu een verscheidenheid aan WLP infrarood module oplossingen om meer nieuwe toepassingen in opkomende markten te stimuleren.
